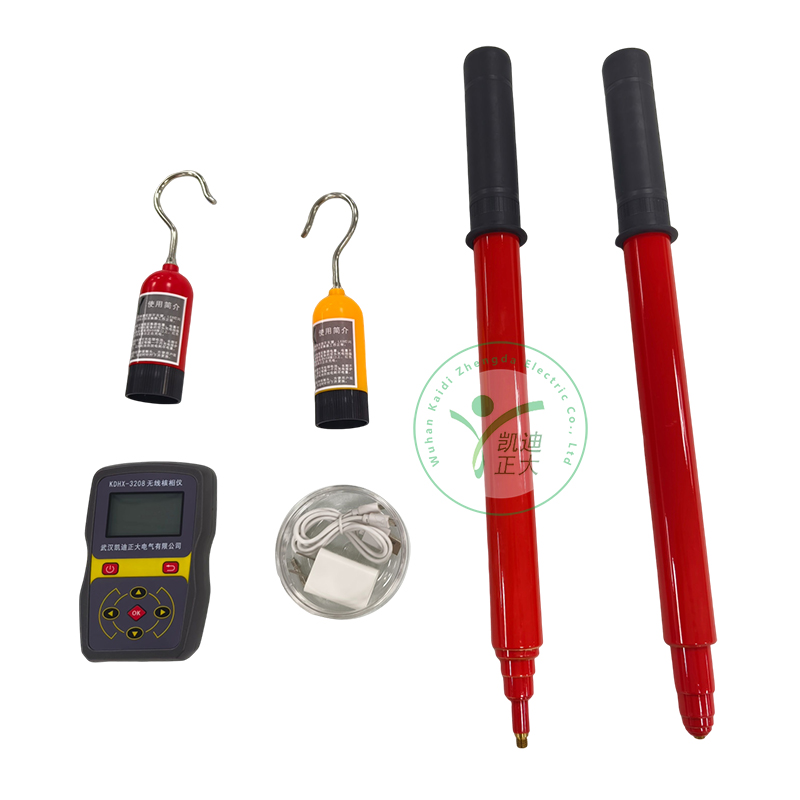

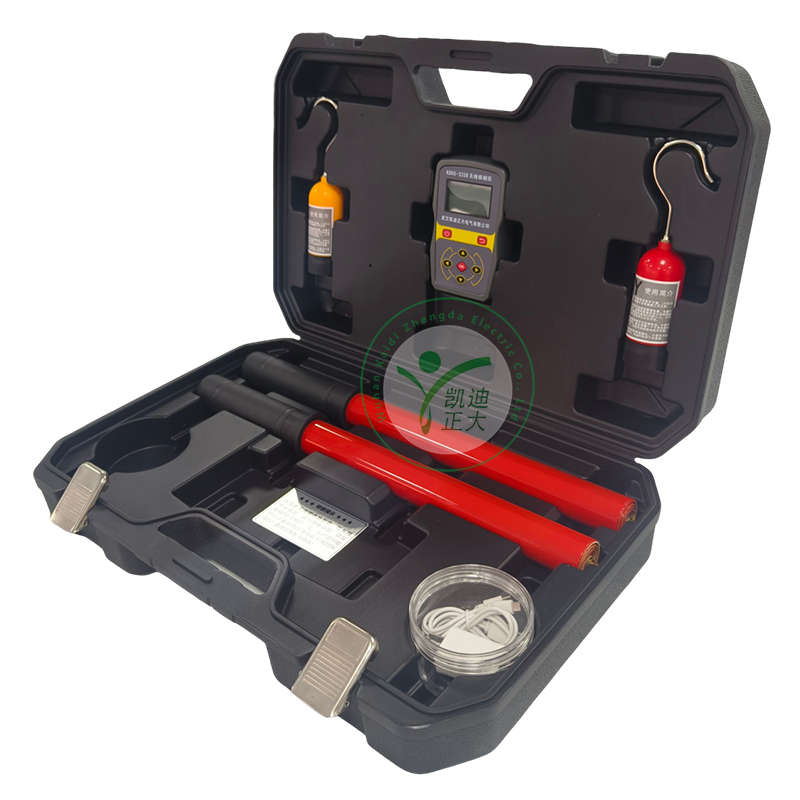

本公司生产的KDHX-3208无线高压核相仪，主要应用于电力线路、变电所的相位校验和相序校验，主要功能包括验电、核相、测相序等。本产品采用双重屏蔽及新的数字电路，具有抗干扰性强，符合(EMC)标准要求，适应各种电磁场干扰场合。

将被测导线的高电压相位信号经过处理后直接发射出去，由手持机接收并进行相位比较，对核相后的结果定性，实时显示相位角度差和矢量图。

本产品采用无线传输技术，达到安全可靠、快速准确，不同电压等级（10V-500KV）均适用。在核对电网的结构时，对于三相连接的线路能够准确的识别不同导线的相对相位，在两个测量组件之间无电气上的连接，这样可使测量装置的应用非常灵活和安全。



产品优势
所测电压：10V -500KV，不同电压等级均适用
准确度：自校误差≤±3°
采样速率：10次／秒
屏幕对比度：可调整显示清晰度Ø 自动关机设置：从不、0-10分钟内可自行设置
背光时间设置：常亮、常灭、0-60秒内可自行设置
同相定性：≤30°为同相（相位阈值0-60°内可自行设置。系统默认30°）
异相定性：＞30°为异相（相位阈值0-60°内可自行设置。系统默认30°）
现场校准功能：可对被测导线进行现场校准，确保相位角精度
手持机和X采集器、Y采集器的传输距离为X≤200m、Y≤200m
多模式设计，适用性更强，更安全、更方便
人机交互界面，简捷操作
FCC天线设计，信号更强，更易穿透墙壁、门或障碍物的阻挡
双重屏蔽，抗干扰性强，符合EMC标准
图表和数据显示，更方便易读
定性测量：通过声光信号显示
定量测量：实时显示相位角度差，误差≤5°
相序校验：顺相序、逆相序 （120°、240°）


技术指标
所测电压：10V-500kV
电源：手持机：5号AA碱性电池2节(1.5V)；X和Y采集器：可充电锂电池
无线传输距离：视距200米
同相：相角偏移≤30°（ 阈值0-60°内，可自行设置）
异相：相角偏移＞30° （阈值0-60°内，可自行设置）
显示精度：定量测量≤3°
相位角分辨率：1°
相序测量：通过120°顺时针/240°逆时针来确定指示相序
显示：正显液晶显示屏，阳光下可清晰显示
操作温度：-35℃---+50℃
储存温度：-40℃---+55℃
相对湿度：≤95％ RH 不结露

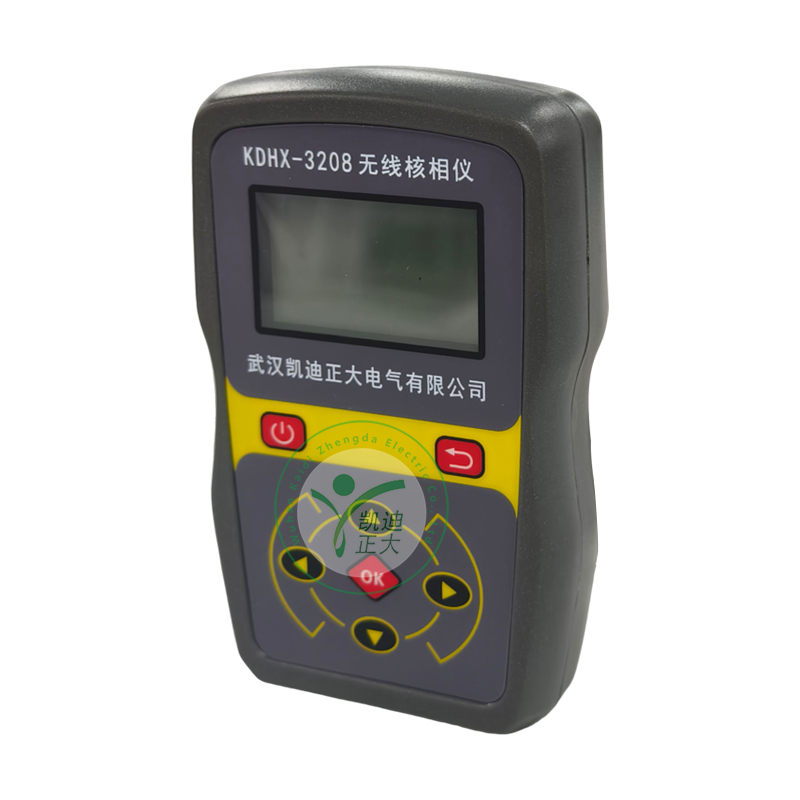

手持机：0.28 kg
X采集器：0.11kg
Y采集器：0.11kg
