KDHX-3209中置柜多功能无线高压核相仪（以下简称“核相仪”）用于两条高压线路并网或环网核相。该仪器可以升级远程核相的功能。组合功能强，一机多用。

适合小车式开关柜、高压线路、环网柜感应点的核相工作，适用1V～220KV交流输电线路带电作业和二次侧带电作业，具有高压验电功能。

仪器引用《DL/T971-2005带电作业用交流1KV-35KV便携式核相仪》，采用无线传输技术，操作安全可靠，使用方便，克服了有线核相器的诸多缺点。

核相仪由2个高压发射器X/Y、2个低压发射器X1/Y1、6个中置柜采集器X2/Y2、1个接收主机组成。发射器可以判断线路是否带电，测量线路相位和频率。2个发射器将测量的数据通过无线电发送给接收主机，接收主机依据发射器数据计算两线路相位差值，判断同异相。

技术指标
1、中置柜技术指标
主机和采集器的视距传输距离≥5m;
测试交流电压等级为6KV-35KV；

2、中环网柜技术指标
主机和采集器的视距传输距离≥100m;
测试交流电压等级为1V-500V；

3、高压核相技术指标
主机和采集器的视距传输距离≥100m;
测试交流电压等级为15V-220KV；

4、相位差准确度：误差≤6°。
5、频率准确度：±0.1HZ。
6、电压测量范围为1V～220KV。
7、发射器和接收主机的最大传输视距约100米。
8、真人语音提示测量结果和操作步骤。
9、320*240彩屏同时显示相位差、频率、失量图和同异相结果。
10、无操作1小时自动关机。
11、发射器和接收器均内置可充电锂电池，且电池可拆卸更换。
12、主机锂电池容量约2500mAH，发射器锂电池容量约350mAH。
13、高压测量时泄漏电流<10uA。
14、发射器工作功耗<0.1W，接收主机工作功耗<0.3W。
15、工作环境：-35℃--- +45℃ 湿度≤95%RH。
16、储存环境：-40℃--- +55℃ 湿度≤95%RH。
17、整机重量：约6KG。
18、仪器包装尺寸：长89cm*宽26cmm*高11cm。

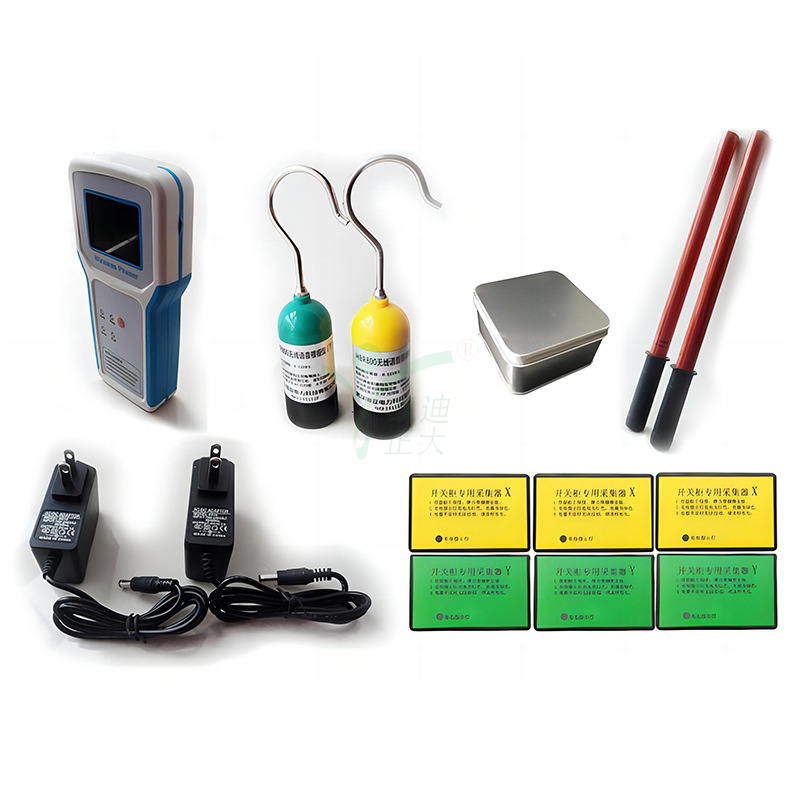

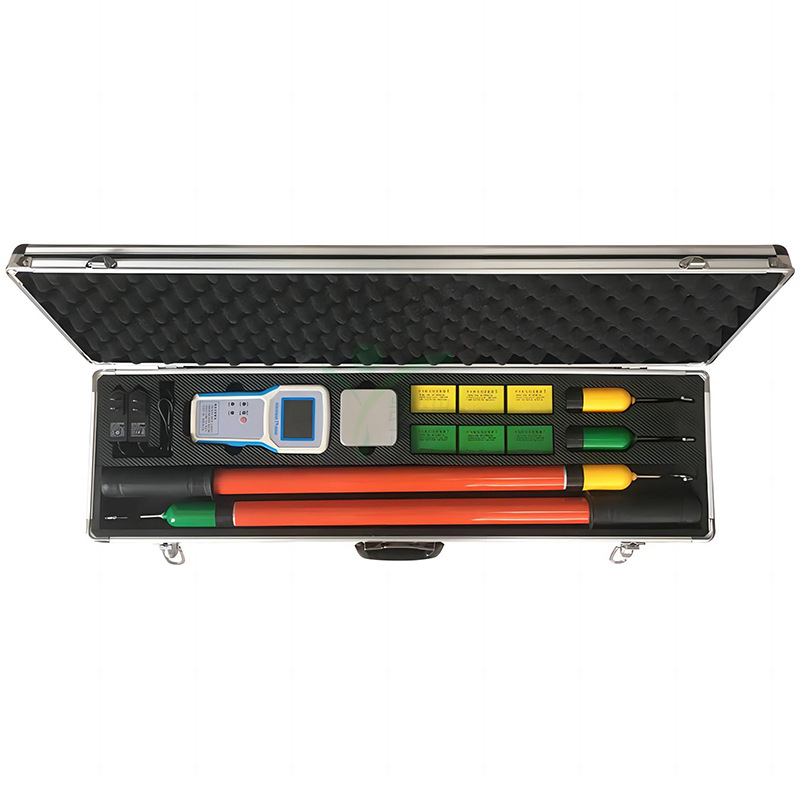

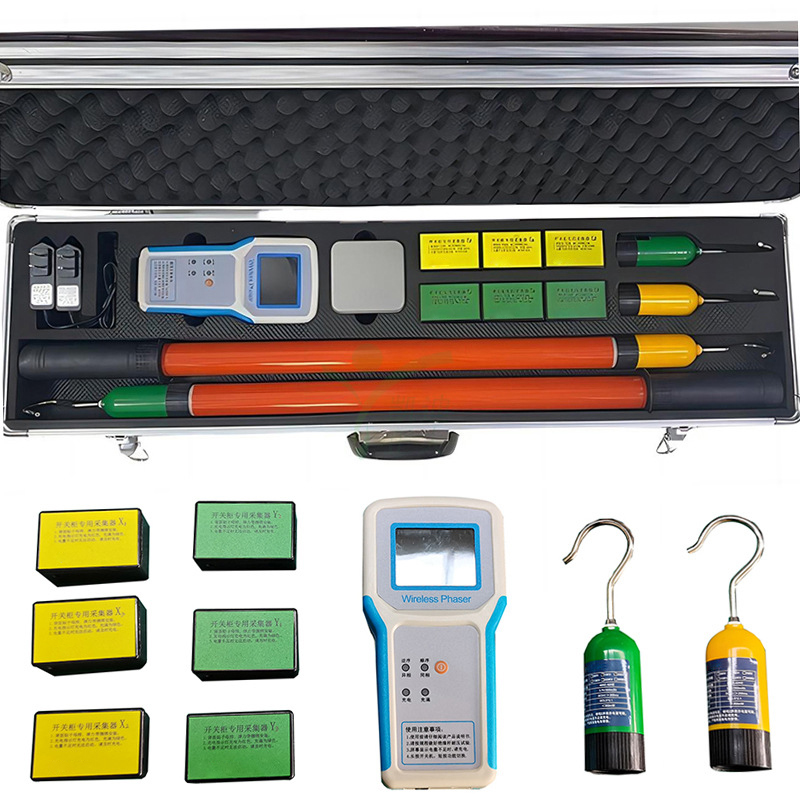

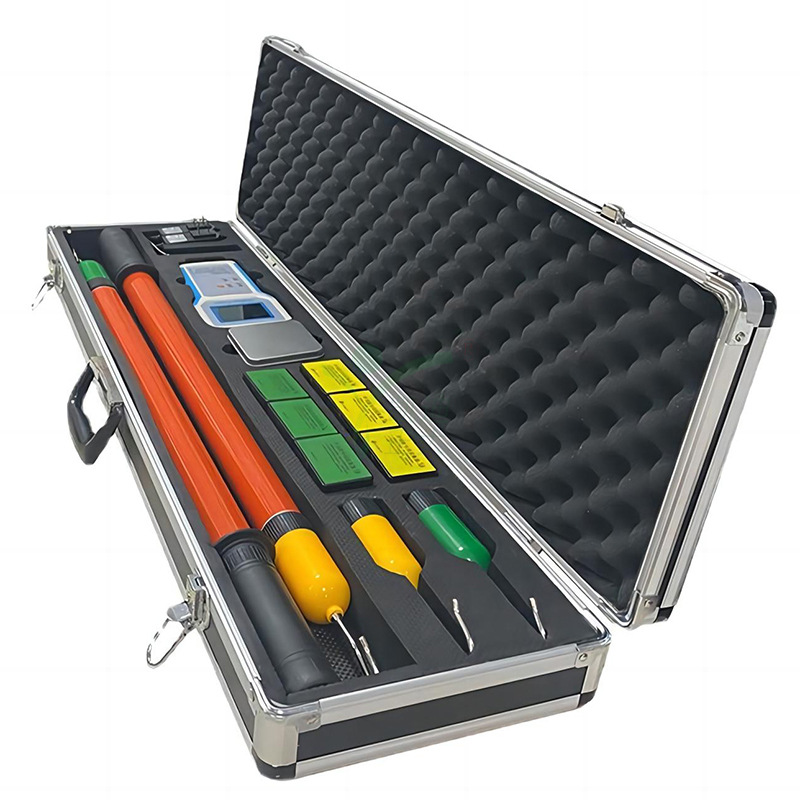

装箱清单
铝合金机箱：1个
接收主机（未配置GPS功能）：1个
高压发射器X、Y：1对
低压发射器X1、Y1：1对
中置柜采集器X2、Y2：3对
伸缩式绝缘杆(3米)：2根
尖头端子：2个
弯钩端子：2个
充电器(5V/1A)：2个
自检测试线：2条
接地线：2条
说明书：1份
出厂检验报告：1份
合格证/保修卡：1份

使用条件
1：周围空气温度：最高气温：+50℃；最低气温：-20℃；最大日温差：30K
2：海拔高度：2000m
3：太阳辐射强度：0.1w∕cm2
4：水平加速度抗震能力：0.2g
5：垂直加速度抗震能力：0.13g
6：湿度：日相对湿度平均值：≤90％；月相对湿度平均值：≤90％
