KDJK-AJ架空线路接地故障巡查仪是新型线路接地故障巡查装置,适用于不长于25公里的架空高压线路巡查单相接地故障,对接地故障点进行精确探寻定位(巡查作业时线路需停止运行)。仪器适用于裸导线或带绝缘外皮的导线,能准确找到架空线路的单相金属性接地、经电弧接地、经过渡电阻接地、瓷瓶击穿、避雷器击穿等隐蔽性接地故障。

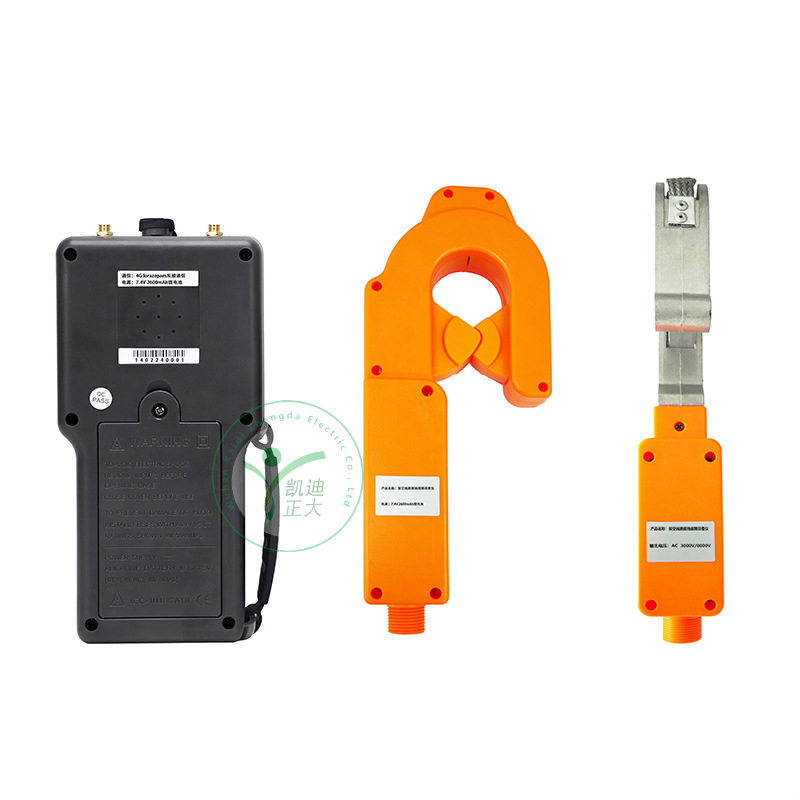

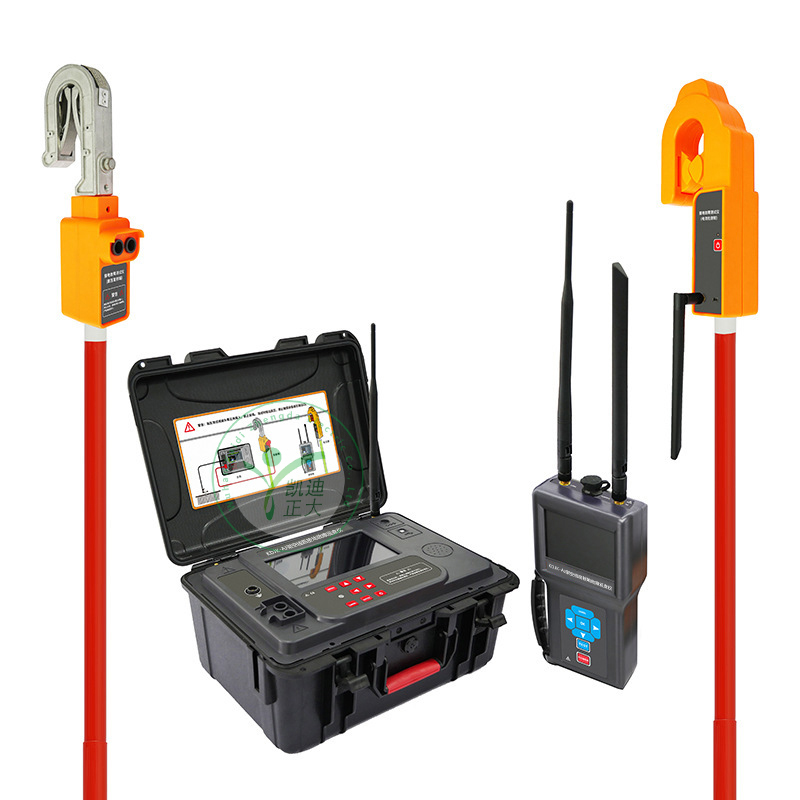

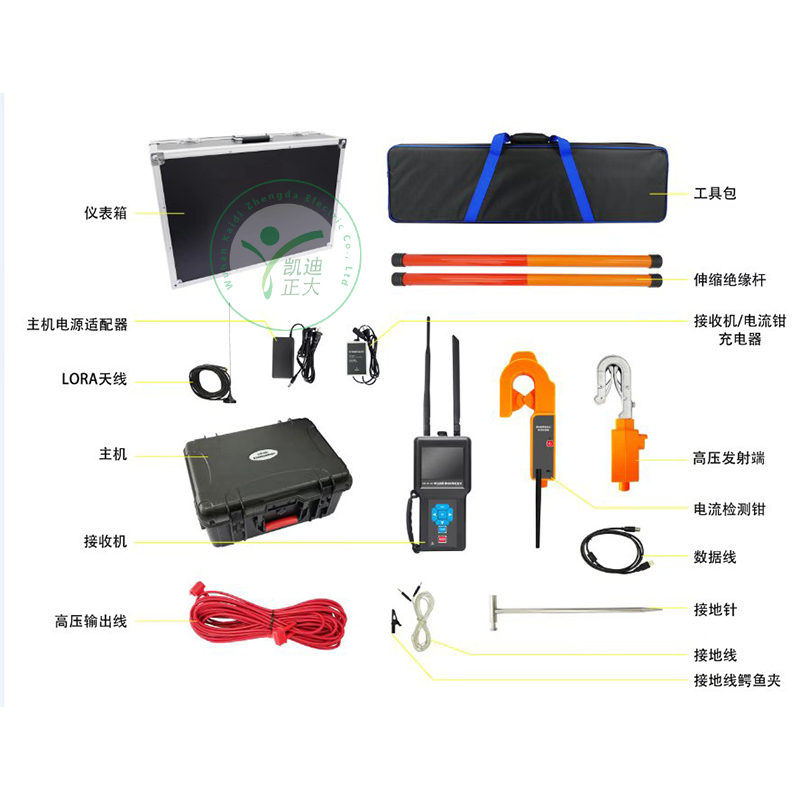

KDJK-AJ架空线路接地故障巡查仪,由主机、电流检测钳、高压发射端、接收机、测试线、接地针、绝缘杆及附件组成。主机与接收器之间为4G/LORA双模通信,控制高压信号输出,同时将测试结果发出到主机。电流钳与接收器之间为LORA通信,将电流钳检测到的信号发送到接收器。主机采用7寸彩屏,故障指向清晰明了,测试结果一目了然,接收机具有语音播报功能,测试结果、线路故障方向,使得现场操作更加轻松。电流检测钳及高压发射端结构紧凑,体积小,重量轻,挂装方便,一次挂装即可完成线路故障查找,操作简易快速,极大减轻了测试的工作强度,提高工作效率。
KDJK-AJ架空线路接地故障巡查仪,可进行多条线路的接地故障定位。在架空线路停运后,由高压发射端向线路施加低频高压信号,电流检测钳检测电缆线的信号,通过主机分析脉冲电流及阻抗,判断有无接地故障,在接收机液晶屏显示及语音播报检测结果。
| 功 能 | 架空线路接地故障查找 |
| 电 源 | 主机:DC29.6V,10400mAh可充锂电池 接收机/电流检测钳:DC7.4V,2600mAh可充锂电池 |
| 测试方式 | 钳形CT |
| 显 示 屏 | 7寸彩色LCD,尺寸153.8mm×85.6mm |
| 输出电压 | AC 3000V/8000V |
| 输出电流 | ≤100mA |
| 接地故障电阻 | ≤150kΩ |
| 线路电抗 | ≤150MΩ |
| 定位精度 | ≤0.2m |
| 输出频率 | 50Hz |
| 钳口尺寸 | Φ36mm |
| 数据上传 | 主机带有USB接口,上传测试数据 |
| 仪表尺寸 | 主机:355mm×272mm×164mm 电流检测钳:297mm×118mm×94mm 高压发射端:293mm×116mm×51mm 接收机:445mm×108mm×45mm |
| 仪表重量 | 主机:约8540g 电流检测钳:约500g 高压发射端:约420g 接收机:约460g 总重量:约25kg(含附件) |
| 电池电量显示 | 显示主机、电流检测钳、接收机电池电量 |
| LoRa模块通信 | 通信距离5km(野外空旷环境下) |
| 4G通信 | 有 |
| 工作温湿度 | 温度: -20℃~70℃,湿度:5~90%RH |
| 工作高度 | 海拔<5000m |
| 绝缘杆尺寸 | 约4300mm |
