KD-2163多次脉冲电缆故障测试仪能满足不同电压等级电力电缆的不同类型故障检测及故障点的定位，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障，能检测电缆长度。
KD-2163多次脉冲电缆故障测试仪主要用于对110kV及以下电力电缆故障冲击放电配合电缆仪故障波形采样和定点仪故障点精确定点时使用。
产品组成： KD-2163电缆故障测试仪主机、KD-216D多次脉冲产生器、KDZD850超静音精确定点仪、KD-210Z一体化高频高压电源

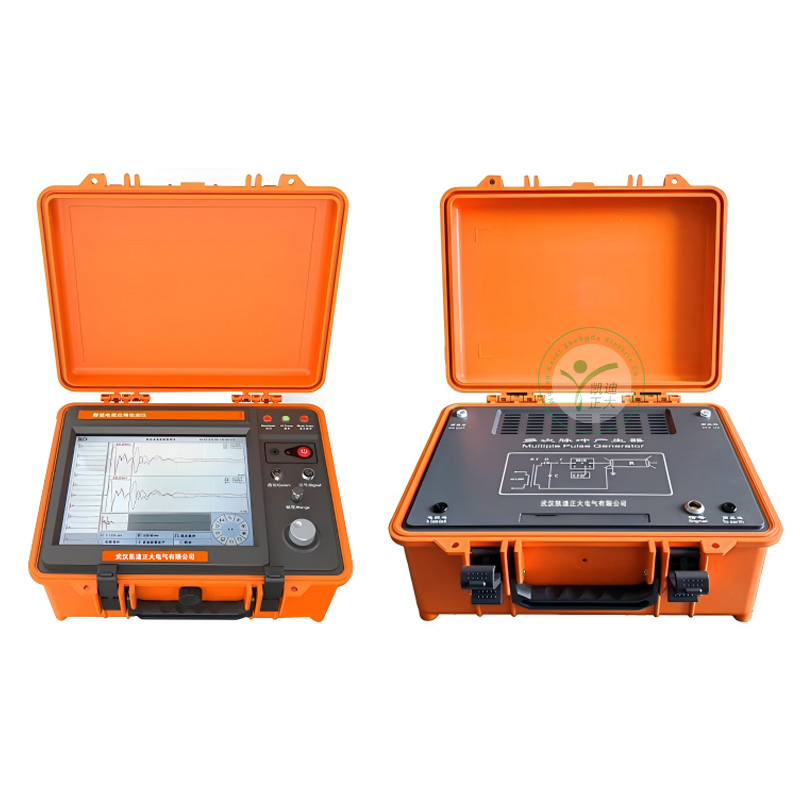

1、KD-2163电缆故障测试仪主机
全智能多次脉冲电缆故障测试仪主机
用于电缆故障距离的粗测，对故障电缆的全长，低阻故障，高阻故障进行故障距离测试
1) 功能特点：
◆ 采用12.1in大屏，旋钮鼠标操控，高亮液晶显示，适应户外阳光下使用，锂电供电、方便现场测试。工程塑料机箱，防震防潮，具有极强的稳定性。
◆ 闪测仪带WIFI模块及SIM接口可实现移动终端无线对测量数据远程传输和技术支持，采用集成化通信技术，采集信号稳定，主机可自动选择最低3.125MHz、最高达400MHz的八种采样频率，自适应脉宽，能满足不同长度电缆的测试要求。
2) 设备参数
可测试各种不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类主绝缘故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。
显示方式：12.1英寸工业级液晶屏（Linux操作系统）。
存储空间：32G电子盘。
语言：中文、英文、俄文三种语言切换
测试方法：低压脉冲法、高压冲闪法、多次脉冲法
操作方式：触摸屏加光电旋钮双操作（触屏功能选配 ）
脉冲宽度/脉冲幅值（100ns~10μs, 120V）
增益调节（-20…+40dB）
输出阻抗匹配（120 欧姆）
测试距离：5m-100km。
最短测试距离（盲区）：5米。
精确定点误差：±0.2m。
测试误差：系统误差小于±1%。
多次脉冲产生器：冲击电压≤40kV。
分辨率：v/（2f）米。(v:传播速度m/μs；f:采样频率MHz)
采样频率：400MHz、200MHz、100MHz、50MHz、25MHz、12.5MHz、6.25MHz、3.125MHz。
电源与功耗：AC220V±10%，不大于15W；DC12V（7AH）不大于20W。
待机时间：可连续使用6小时左右。
主机重量：5kg。
外形尺寸：390mm×280mm×160mm。
2、KD-216D多次脉冲产生器
配合电缆故障测距仪实现对故障波形的自动分析
输出电压：<40kV

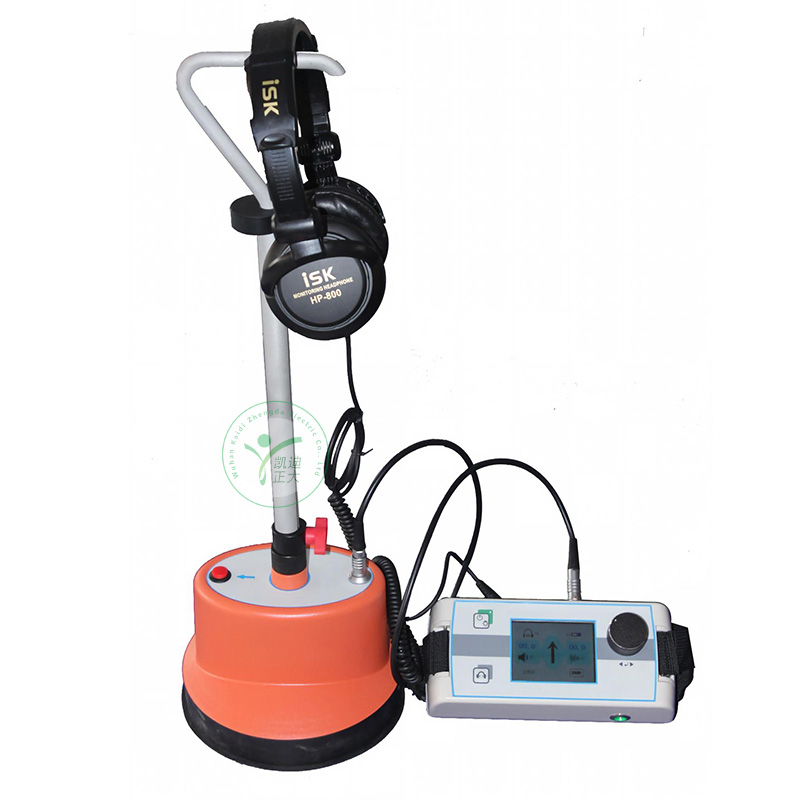

3.KDZD850超静音精确定点仪
技术特点
◆ 卓越的放电声音音质，背景更加安静，选用监听耳机用来快速、可靠地定点故障点位置。
◆ 磁场信号可选择地记录，获得更高的定点精度，全自动设置声音通道和磁场通道的触发阀值。
◆ 选用超静音技术和BNR智能背景降噪技术.，开启与关闭冲击放电音量上限。
◆ 接收机里的黑色箭头随时自动显示出精确定点时的前进方向，走过故障点即提示返回。
◆ 接收机里的黄色箭头同时指示故障电缆中心轴线的相对左右位置，保证定点时始终在电缆正上方。
◆ 应用冲击放电声前后两次的时间差大小对比判定真正故障点的精确位置。
◆ 模具化设计了特殊的自落式探地传感器，并配有软质路面、硬化路面、草坪的传感接头。
◆ 选用可靠的进口接插件，保证声音的纯度，人性化设计了高度可调的探头手柄，非常适用。
技术参数
◆ 传感器动态量程：声音通道>104dB ，磁场通道>110 dB传感器频率范围：100 Hz---1500 Hz
◆ 冲击放电声音放大倍数 >90dB，冲击放电音量上限84dB(A)可以开启或关闭
◆ 滤波设置：无滤波 100 Hz---1500 Hz
◆ 低通滤波：100Hz---400 Hz  带通滤波：150Hz---600 Hz  高通滤波：200Hz---1500 Hz
◆ 液晶显示器：高亮真彩屏，像素320 x 240  适应户外。
◆ 现场连续工作时间：碱性可更换电池电池，方便现场使用

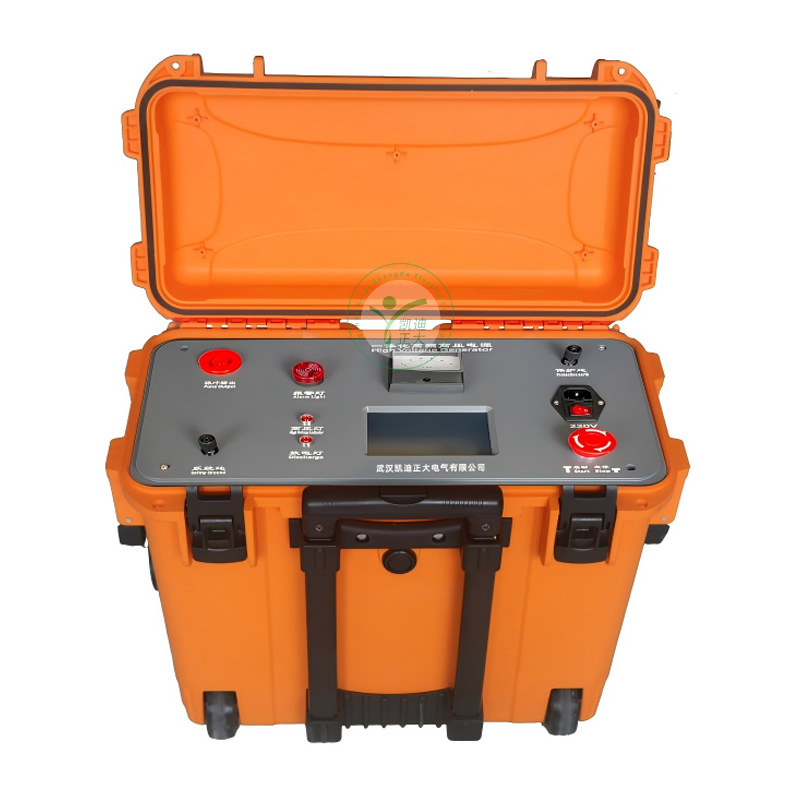

4.KD-210Z一体化高频高压电源
纯一体化设计，内置式电容、接线简单；
触摸屏人机交互，操作简单、仪器状态显示简洁直观；
具有电压调节、自动稳压和自动保护功能；
输出高压具有单次脉冲和连续脉冲功能，分别配合故障测试仪测距和定点仪查找故障点；
软件控制跌落式冲击打火放电，自适应放电及脉冲周期；
具有应急停止键、自动放电功能，急停或停机自动降压放电，安全可靠；
连续工作时间不少于6小时，满足电缆故障测试的最长工作时间；
工程拉杆式机箱设计，结构紧凑、体积小、重量轻、方便携带。


1.  输出方式：脉冲输出
2.  输出电压：直流负压≤32kV
3.  工作电流：≤10A
4.  工作模式：单次脉冲、连续脉冲
5.  内置电容：3uF/32kV
6.  放电能量：≤1536J
7.  脉冲周期：4s～8s自适应
8. 自动放电：停机自动放电
9. 工作电源：工频220V±10%
10. 显示屏幕：800×480分辨率触摸液晶屏
11. 工作温度：-10℃～40℃
12. 工作湿度：≤80%
13. 海拔高度：≤1000米
14. 外形尺寸：550(L)*300(W)*435(H) mm
15. 重    量：≤28kg
