KD-216WF高压电缆外护套故障定位系统是查找铺设后超高压电缆外护层破损故障的专业设备。能在故障电缆停电情况下，对电缆外护层故障进行准确定位。
KD-216WF高压电缆外护套故障定位系统包含两部分：
1.高压电缆外护套故障定位测试主机：
用于护层直流耐压试验及高阻接地故障的烧穿。可以做为护层故障定位电源，为超高压电缆护层故障定点提供大功率高压脉冲信号源。
2．数字式故障定位接收器：
对于地埋电缆利用跨步电压法精确定位故障点。
对于沟道电缆利用信号幅度及指示方向精确定位故障点。

1. 主机采用大功率高压直流信号源，可用于护层直流耐压试验及高阻接地故障的烧穿。
2. 数字式故障定位接收器具有信号波形显示、故障点方向指示等功能。抗干扰能力强，简单直观。
3. 接收跨步电压的A字架手持拆分式设计，便于携带。
4. 既可以对地埋电缆护层故障进行故障点定位，也可以对沟道电缆护层故障进行故障点定位。

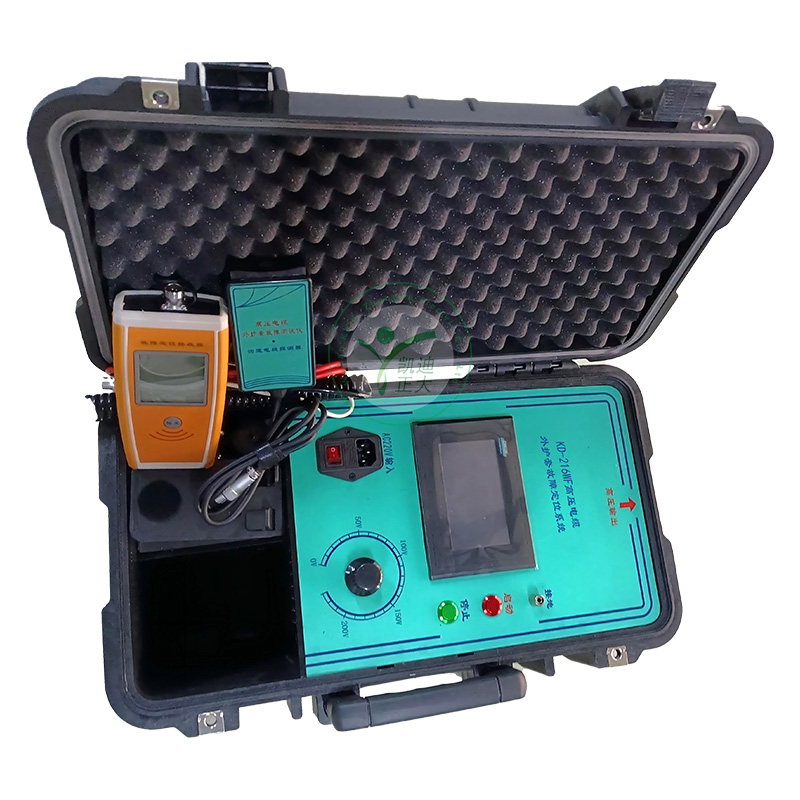

5. 采用一箱式结构设计，主机及附件都装于一个工程塑料箱内，便于存放及携带，外箱单人可以手提或倾斜侧拉，也可以双人抬起。
6. 主机显示使用户外工业彩屏，所需参数可以通过触摸设置，所有信息均可显示于屏上。
7. 带语音辅助提示。

1、主机：
输出电压：DC 0～10kV可调
输出电流：0～100mA可调     输出方式：连续/断续
最大输出功率：1kW   持续烧穿功率：800w
 电源：AC 220V，50Hz，6A
使用条件：温度: -20~+40℃；湿度10-90％RH；海拔<4500m
2 数字式故障定位接收器
（跨步定位接收器及A字架、区域判断传感器）
信号接收模式：跨步电压信号，A字架输入；
最高检测灵敏度：跨步电压信号0.1mV；
显示功能：阳光下可视LCD
显示信号波形、故障点方向、信号强度等。
电源：2节5号碱性电池供电，使用时间大于10小时
A字架:不锈钢拆装式。
3 体积及重量
工程外箱体积：500mm×305mm×457mm。
重量：20kg。
