随着电力行业的发展和微机综合自动化产品的推广应用，保护回路和计量回路的接线正确与否直接影响到电力系统工作的稳定性和电费计量的准确性，而这两点正是电力系统非常重要的两个方面。由于保护装置和高压计量装置的接线比较多，容易造成错误接线，而又不易被察觉，(尤其是差动保护的复杂接线，有时高低侧同时引入，变压器联结方式有多种形式，又存在不同的联结组别，高低压侧CT也有多种不同的组合方式，易接错，而在平时运行中又可能没有达到误动的条件而不易被发现，存在很大的隐患)。

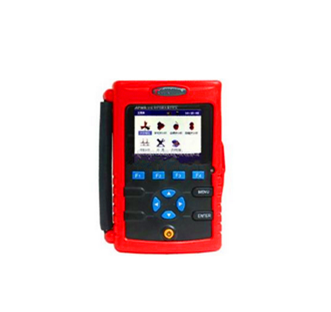

　　KDZD500V保护回路矢量分析仪能对主变差动保护、母线差动保护、自耦变差动保护、励磁变差动保护的二次回路CT接线的正确性进行自动分析和判断，如果接线错误，能指出错误的类型和位置，开创了一种新的工作方式，主要依靠仪器，而不是主要依靠人工来分析保护回路CT接线的正确性。可以实现三相电压、电流、相角、频率、功率、功率因数等交流电参数的高精度测量。

　　1、集主变、励磁变、自藕变、母线差动保护接线自动分析功能于一身;

　　2、测量1～3相交流电压、电流、相位、频率、功率等多种电参数;

　　3、具有主变、励磁变、自藕变、母线差动保护接线正确性自动分析功能，并给出结论;

　　4、显示向量图;

　　5、小电流精确测量相位(10mA～10A和1mA～5A两种规格电流钳可选);

　　6、在线1～3相电参数趋势记录功能;

　　7、配置PC分析软件;

　　8、低功耗设计，3节LR6(5号)碱性干电池供电;

　　9、SD卡移动存储数据;

　　10、大屏幕单色低功耗液晶;

　　11、流畅时尚外观，一体化手持式结构。

　　1、电压

　　测量范围：5V～500V;

　　分辨率0.01V;

　　精度：0.1%×量程。

　　2、电流

　　标配电流钳：10mA～10A;

　　武汉凯迪正大电气有限公司位于九省通衢的江城之都的武汉市，始建于2003年1月，公司生产经营范围：电力仪器仪表。主要产品有继电保护测试系列、大电流发生器、高压试验仪器、互感器测试仪器、变压器测试仪器、接地电阻测试仪器、高压开关测试仪器、避雷器测试仪器、三倍频发生器、直流高压发生器、模拟开关、SF6检漏仪、微水测量仪、高压数字兆欧表、水冷式发电机绝缘电阻测试仪等。

　　武汉凯迪正大电气有限公司以“诚信、质量、科技”作为企业文化，面向电力行业的广大用户，不断开拓进取;先后于湖北大学电力系、华北电力大学、青岛大学、武汉电力工程学建立技术合作。公司已拥有电力部电力设备及仪表质量检测中心检验鉴定、ISO9002质量体系认证及产品质量认证、质量服务AAA级企业、计量器具制造定点企业。产品主要在全国二十多个省市成功运行，赢得广泛赞誉。

　　1、六路钳形差动保护接线测试仪产品简介?

　　答：六路钳形差动保护接线测试仪是武汉凯迪正大电气有限公司较新推出也叫六路钳形差动保护接线测试仪，目前国内市场上体积最小的多功能二次继保及用电检查设备。非常适合电能计量、用电检查、电力稽查和继电保护差动检测、启动试验等现场使用。仪器也可做为数字式相仪伏安表的 高端升级换代产品。
