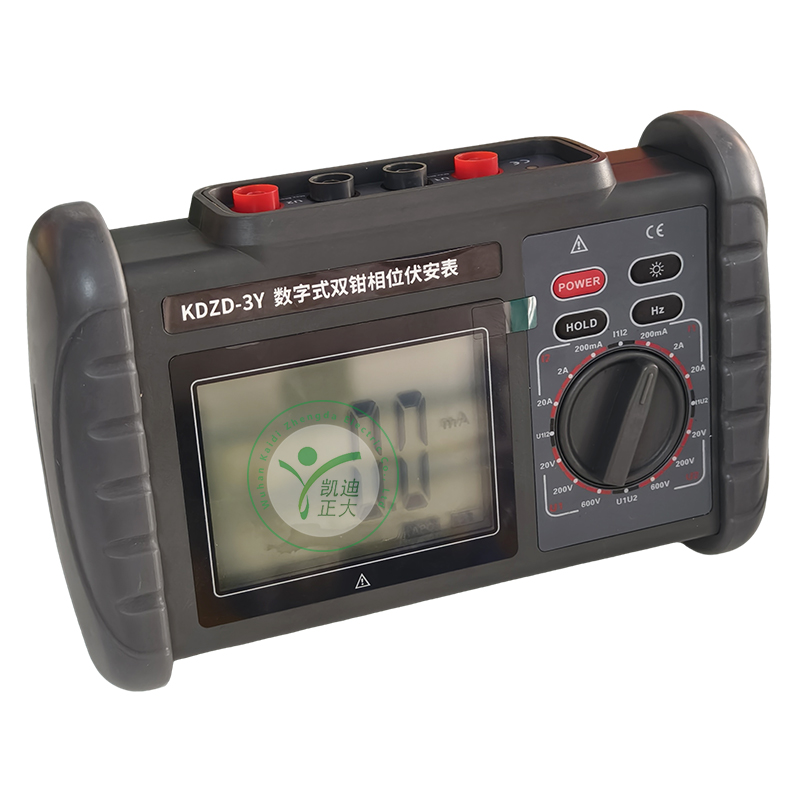

KDZD-3Y 数字式双钳相位伏安表是专为现场测量相位、电压、电流、漏电流、相序等而精心设计的双通道、多功能、数字式、手持式测量仪器，采用最新TA技术及数字集成技术，确保常年测试的高精度、高稳定性、高可靠性。其广泛适用于电力、计量、通信、铁路、石油、化工、冶金、建筑、科研教学单位、工矿企业等领域。
KDZD-3Y 数字式双钳相位伏安表可以现场测量任意两相电压之间（U-U）、任意两相电流之间（I-I）、 及任意相电压与电流之间（U-I）的相位，还可判别感性、容性电路，三相电压的相序， 检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组TA之间的相位关系，检查电度表的接线正确与否等。
KDZD-3Y 数字式双钳相位伏安表具备智能、快速、省电、精确、安全、稳定特点；设计美观，操作方便，可适用于继电保护、电能计量工作。可用在所有不断开线路需要测量交流电压电流及其相位的场合；可以直接读出差动保护各组电流互感器CT之间的相位关系；可以通过相位测量确定各种单相或三相电度表接线正确与否；可以检查变压器的电压相序。


1. 采用最新TA技术，检测电流时无需断开被测线路，非接触测量，而检测U1-U2间相位时，两路输入完全绝缘隔离。
2. 在被测回路不开路的情况下，同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等。
3. 智能化设计，减少了操作的繁琐性，降低了误操作的可能性，具有高精度、高稳定、低功耗、使用方便。
4. 电流钳钳口尺寸：Φ40mm，适合粗大导线的测量。
5. 测试线采用电力专用电缆线，弹棒插头和鳄鱼夹均有绝缘保护。
6. 采用大LCD显示屏，白屏背光显示一目了然。高精度、高稳定、低功耗、使用方便。
7. 绝缘防滑护套。
8. 配有USB-RS232接口，可存储500组数据，通过系统软件上传所存数据到电脑，便于读取、保存、报表、打印历史数据等。
9. 外壳采用工程绝缘材料,配备橡皮防振保护套，切实保障了操作的安全性， 避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。
10. 采用超大高反差蓝屏背光LCD(64 mm×54mm)，显示一目了然，其电流钳尖嘴型设计,特适合于排线密集的场所。

基准条件和工作条件

影响量	基准条件	工作条件
环境温度	23℃±1℃	-10℃～40℃
环境湿渡	40%～60%	＜80%
信号波形	正弦波	正弦波
信号频率	50HZ±1HZ	45HZ～65HZ
仪表工作电压	9V±0.1V	9V±1.5V
测相位频率相序时 电流幅值	1A±0.2A	2mA～20A
测相位频率相序时 电压幅值	100V±20V	10V～600V
测功率功率因数时 电流幅值	1A±0.2A	20mA～20A
测功率功率因数时 电压幅值	100V±20V	10V～600V
外电场、磁场	应避免
被测导线位置	被测导线处于钳口的近似几何中心位置

基准条件下基本误差及性能指标

类别	量程	分辨率	基本误差
电压	AC 0.00V～600V	0.01V	±(0.5%量程)
电流	AC 0.0mA～20.0A	0.1mA	±(0.5%量程)
相位	0.0°～360°	0.1°	±1°
有功功率P	0.0W～12kW	0.1W	±(1.0%量程)
无功功率Q	0.0VAR～12kVAR	0.1VAR	±(1.0%量程)
视在功率S	0.0VA～12kVA	0.1VA	±(1.0%量程)
功率因数PF	-1～+1	0.001	±0.03
频率F	45HZ～65HZ	0.01HZ	±(1.0%量程)

工作条件下的相位误差：10mA～20A为±3°；10mA以下±6°一般规格

功能	测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等
电源	3.7V锂充电电池
功耗	最大250mA
显示模式	LCD彩屏显示，72×55mm
仪表尺寸	长宽厚：187*119*48mm
电压量程	AC 0.00V～600V	分辨率：0.01V	精度：±0.5%FS
电流量程	AC 0.0mA～20.0A	分辨率：0.1mA	精度：±0.5%FS
相位量程	0.0°～360.0°	分辨率：0.1°	精度：±1°
频率量程	45.00Hz～65.00Hz	分辨率：0.01Hz	精度：±0.5Hz
有功功率量程	0.0W～12kW	分辨率：0.1W	精度：±(3%rdg+3dgt)
无功功率量程	0.0W～12kVAR	分辨率：0.1VAR	精度：±(3%rdg+3dgt)
视在功率量程	0.0W～12kVA	分辨率：0.1VA	精度：±(3%rdg+3dgt)
功率因数量程	-1～+1	分辨率：0.001	精度：±0.03
电流矢量和	0mA～60.0A
相序	正相：U1、U2、U3或I1、I2、I3光标从左往右顺次闪烁 反相：U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁
检测速率	约2秒/次
数据保持	测试中按HOLD键保持数据，“HOLD”符号显示
数据存储	500组
硅胶防护套	有
USB接口	USB接口，所存数据上传电脑，便于分析管理数据
自动关机	开机约15分钟后，仪表自动关机，以降低电池消耗
背光功能	有，适合昏暗场所及夜间使用
电压检测	当电池电压低于3.2V时，电池电压低符号显示，提醒及时充电
仪表质量	主机：380g(带电池)
	尖嘴形电流钳：180g×3
	测试线：190g
电压测试线长度	1.5m
电流钳线长	2m
工作温湿度	-10℃～40℃；80%Rh以下
存放温湿度	-10℃～60℃；70%Rh以下
输入阻抗	测试电压输入阻抗为：1MΩ
耐压	仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟
绝缘	仪表线路与外壳之间≥100MΩ
结构	外壳绝缘
适合安规	IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2
