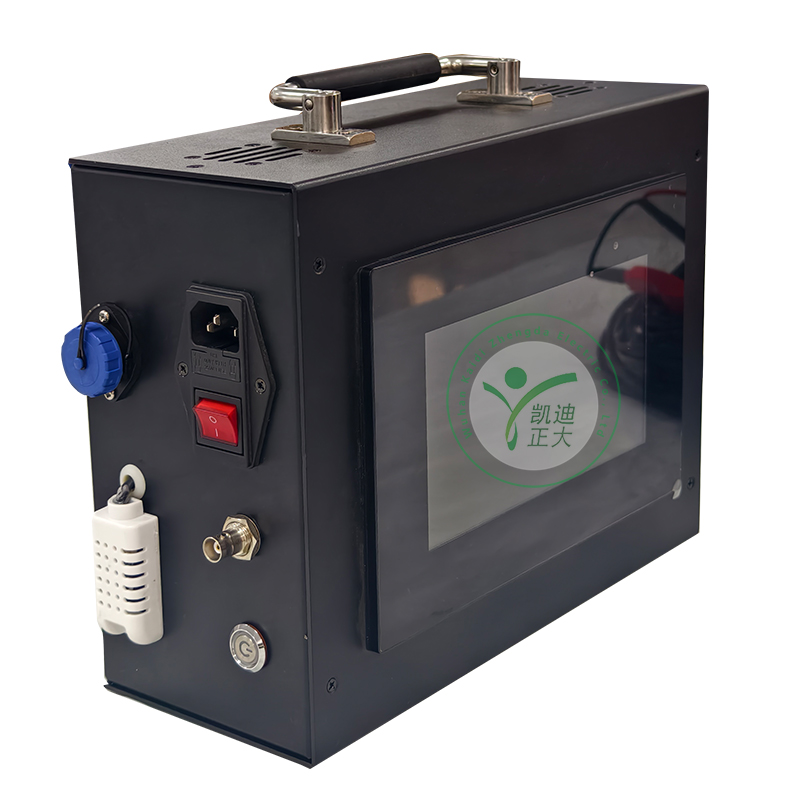

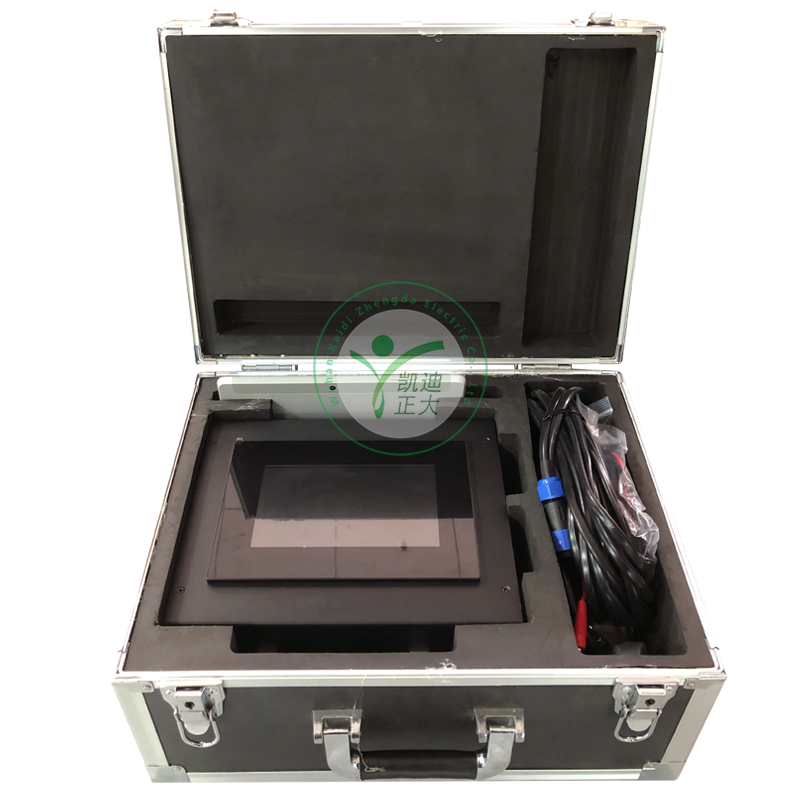

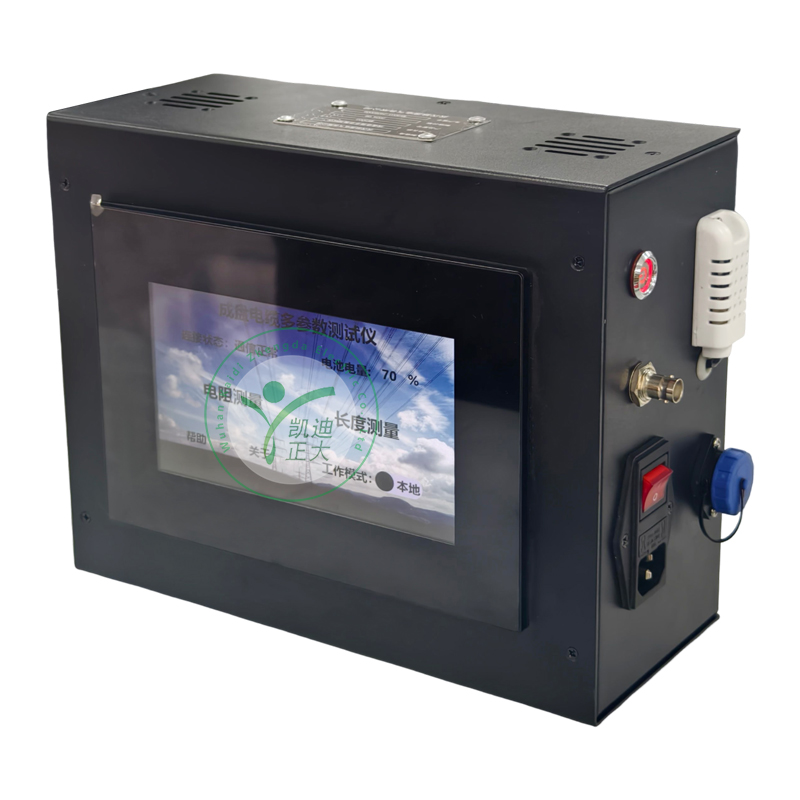

成盘电缆多参数测试仪是一款对电缆质量进行快速检测的仪器，具有便捷、快速、准确的特点，适用于各类型电缆。


产品特点
成盘电缆多参数测试仪结合多电气参数的测量，能快速的对电缆导体单位长度电阻、导体有效截面积、电缆长度等值进行测量计算，为用户进行电缆质量检测提供了有效准确的手段。


系统功能
仪器采用“行波测试+多电气参数综合诊断”的方法，可直接测量电缆长度、导体直流电阻、环境温度等值，进而计算单位长度导体直流电阻、导体有效截面积等值。仪器配备 2 种测量模式，本地测量（以下简称本地）和无线远程测量（以下简称远程），仪器主机内部配备无线蓝牙模块，在一定距离内可稳定有效的与远程终端电脑进行数据通信，灵活应对复杂的现场环境。内部集成锂电池充放电管理系统、充放电过压过流保护系统、仪器内部过温保护系统；

行波测量导体长度：通过向电缆一端注入低压脉冲信号，脉冲信号以一定的速度 v 传播到另一端，由于阻抗不匹配，脉冲发生反射，通过高速计数器可获得脉冲传播时间△t，由公式计算得到测试电缆长度 L（线缆长度小于 30 米或大于 50 千米不建议采用该方法进行测量）。

测量导体直流电阻：通过精密电阻测试模块对电缆导体直流电阻进行测量，通过厂家标称的电缆长度（或实际测量的电缆长度）计算单位长度电阻。

仪器还具有通过长导体的阻值与截取的导体的阻值比较计算出导体的长度的功能，也具有通过电缆长度与测量电阻值进行导体的截面积计算的功能。

技术指标
采用精密直流电阻测量模块测量电缆的电阻，测量范围：0Ω～100Ω，基本精度±0.2%+1uΩ，在计算单位长度电阻时自动进行温度修正；

长度测量采用高精度脉冲时间计数模块，长度测量范围 30m～50km，精度优于±1%+0.5m；

精密温湿度测量模块，测量精度：温度±1%，湿度±2%；

蓝牙模块有效传输距离 0~30m，环境空旷情况下；

锂电池为 12.6V 15000mAh，大容量电池组，满电量时可供测试仪开机待机20 小时以上，实际不间断测量运行 8 小时以上。

相关执行标准
GB/T 3956-2008 电缆的导体
GB/T 6587-2012 电子测量仪器通用规范
GB/T 12604.1-2020 无损检测 术语 超声检测
GB/T 11344-2021 无损检测 超声测厚
JB/T 9329-1999 仪器仪表运输、运输贮存基本环境条件及试验方法
