适用于变电站、发电厂测量电缆外护套环流、电缆外护层接地电流、谐波、间谐波、总谐波率、漏电流、频率、波形等。

功能特点

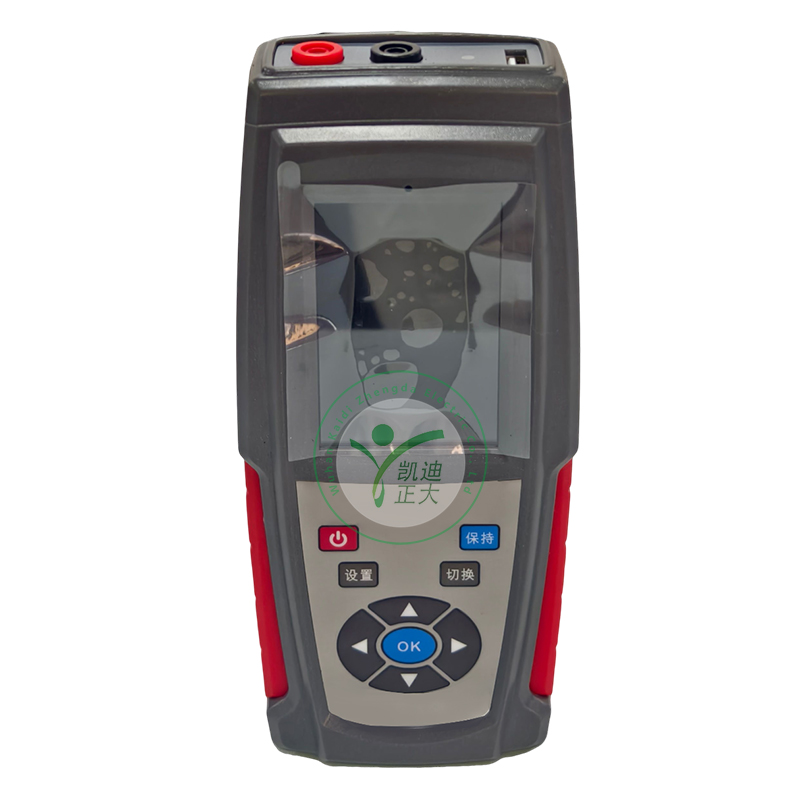

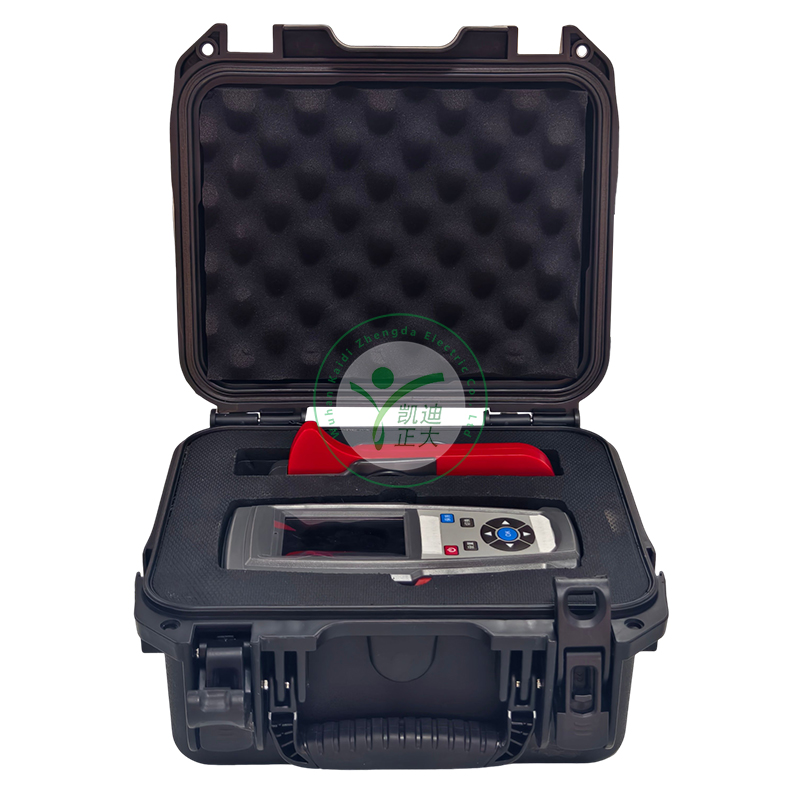

1、该产品由KDZD300A电缆外护套环流接地测试手持式主机和专用KDZD300A电缆外护套环流电流钳组成。
2、适用于变电站、发电厂测量电缆外护套环流、电缆外护层接地电流、谐波、间谐波、总谐波率、漏电流、频率、波形等。采用3.5寸彩色液晶屏，能实时显示被测电流的大小及波形，中文图形界面，操作直观。

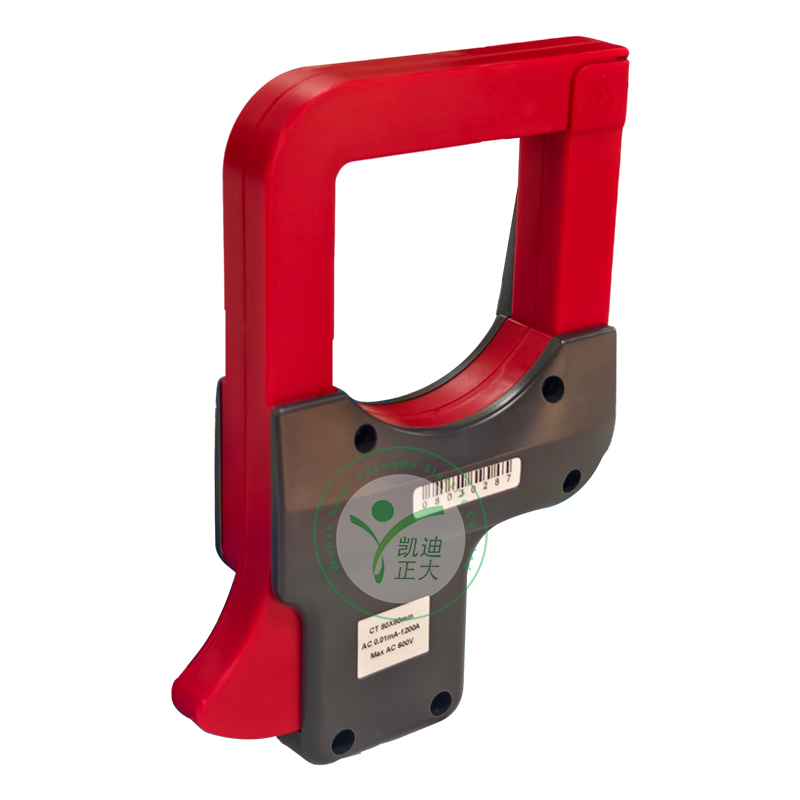

3、专用KDZD300A电缆外护套环流电流钳选用特殊合金，双层磁性屏蔽技术，外界磁场影响小，抗干扰能力强确保常年无间断测量的高精度、高稳定性、高可靠性
4、非接触测量，不必断开被测线路，安全快速。
5、整机采用32位高速DSP和FFT变换、数字滤波等技术，抗干扰能力强，确保数据准确可靠。
6、内置大容量锂电池，可设置自动关机时间和自定义编辑试品编号，方便现场使用正常工况可连续工作8小时以上。
7、测试程序简单高效，仪器自动测量，波形显示。
8、菜单简单友好，显示数据图表清晰易读，阳光下可清晰显示。
9、仪器带有万年历、数据存储高达104组，关机不丢失数据。


技术参数
1、工作电源DC 7.4V大容量可充锂电池转换USB充电接口
2、额定电流150mA max
3、量程范围电流：0-300A （AC）；频率：20Hz～400Hz
4、频率45～65Hz （用于工频50Hz信号测量）
5、电缆外护套环流接地准确度：
磁场干扰B 5GS时±1%±3个字
磁场干扰B 10GS时±1%±3个字
磁场干扰B 15GS时±1%±3个字
磁场干扰B 20GS时±2%±3个字
6、最小分辨率0.1mA
7、谐波比25次，有间谐波，0.0%～99.9%
8、总谐波率(THD)0.0%～99.9%
9、采样速率3次/秒
10、钳口尺寸80mm
11、电流有效值显示0.5mA-300A
12、内部数据存储104组
13、显示3.5寸彩色液晶屏，支持电容屏触摸
14、工作温度-10～50℃
15、环境湿度≤80%RH，无结露
16、储存条件-20℃~60℃，≤95％RH, 无结露
17、体积长218mm×宽98mm×高48mm
18、整机净重：650g（含电池）
