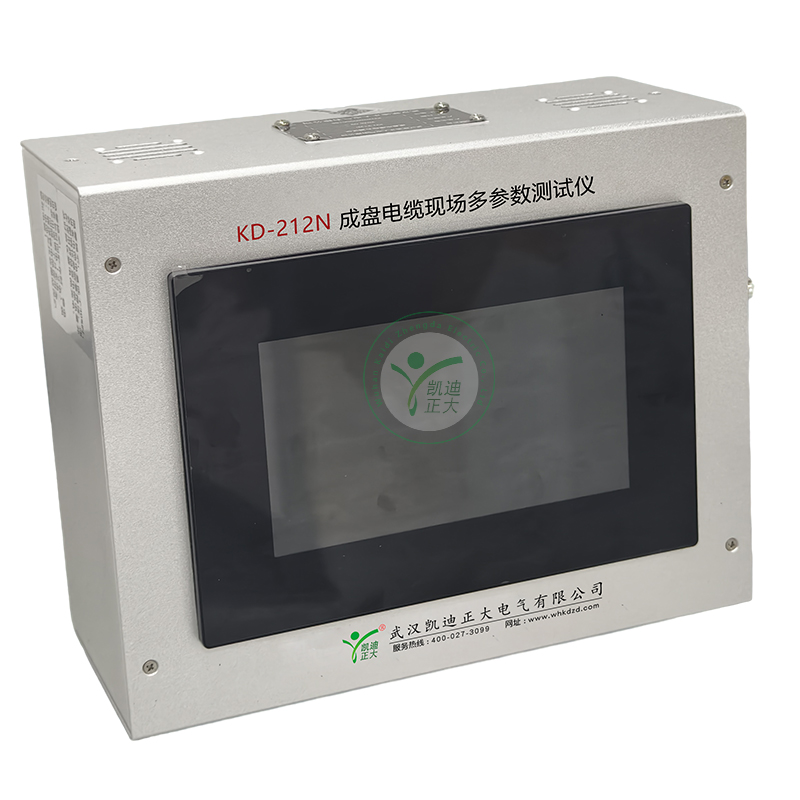

成盘电缆多参数测试仪创新性的将图像识别技术引入，并结合多电气参数测量，通过多种手段对电缆导体的截面积、单位长度电阻及长度等值进行测量计算，为用户进行电缆导体检测提供了有效准确的手段。



系统功能
本设备采用“成像法+行波测试+多电气参数的综合诊断”的方法，测量导体有效截面积，长导体长度、长导体直流电阻，单位长度导体直流电阻，长电缆电容，单位长度电缆电容，环境温度等值。

成像法测量导体截面积：通过图像分析实现对电缆端面有效截面积的准确测量，可以针对各种各类型电缆进行，较之传统的使用卡尺测量“直径”，提高精度。

行波测量导体长度：通过向电缆一端注入低压脉冲信号，脉冲信号以一定的速度v传播到另一端，由于阻抗不匹配，脉冲发生反射，通过高速计数器可获得脉冲传播时间△t，由公式计算得到测试电缆长度L。线缆长度小于20米或大于800米不建议采用该方法进行测量。

测量导体直流电阻：通过精密电阻测试模块对电缆直流电阻进行测量，通过标称的长度计算单位长度电阻。并可以通过长导体的阻值与截取的导体的阻值比较计算出导体的实际长度。

测量电缆的电容（选配）：通过精密电容测试模块对电缆的电容进行测量，通过长电缆的电容与截取的电缆的电容比较计算出电缆的实际长度。


硬件系统组成

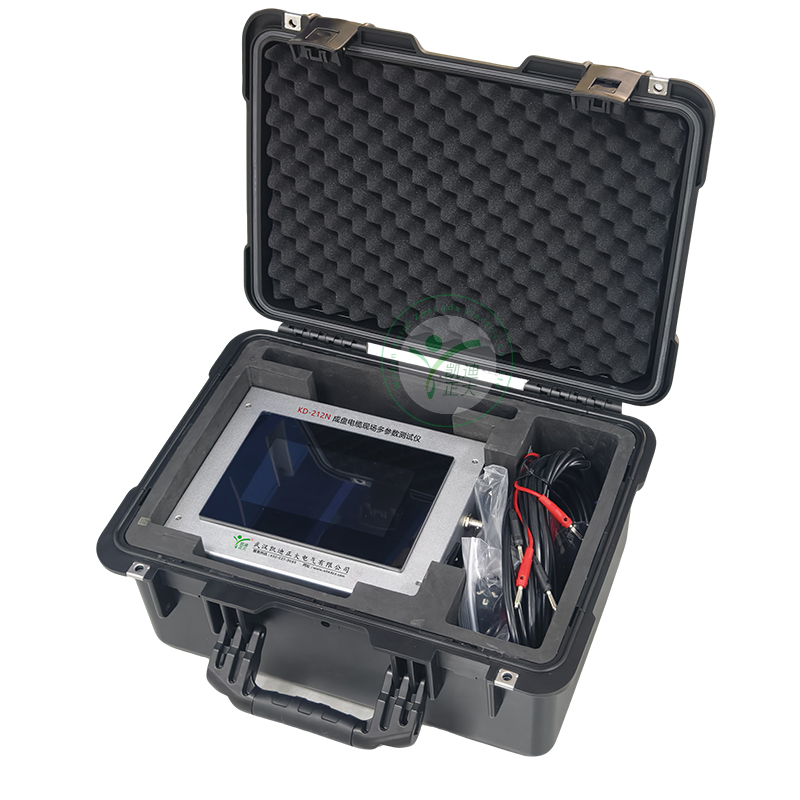

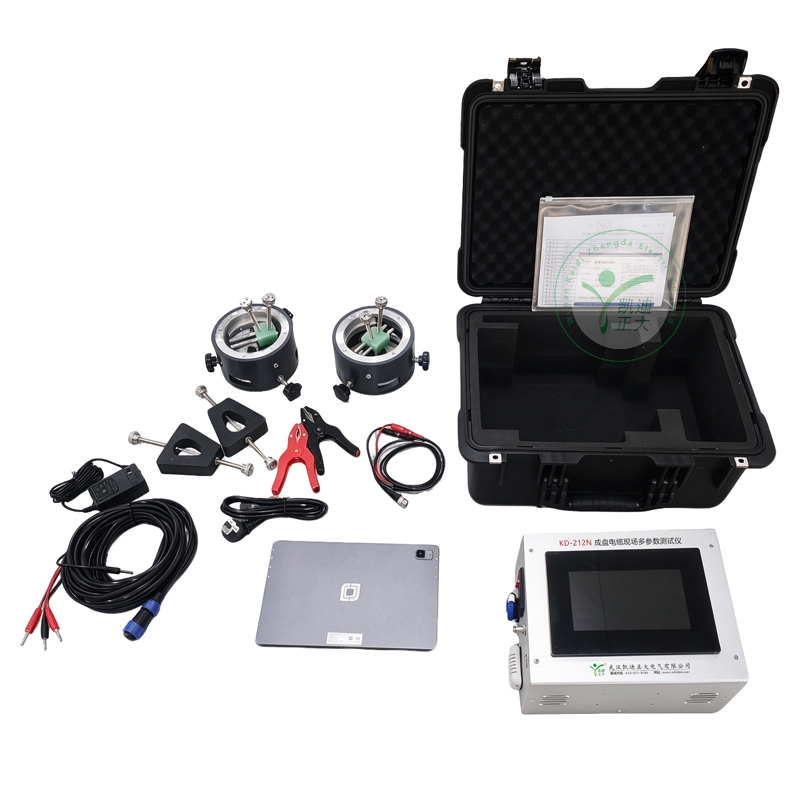

成盘电缆多参数测试仪由测试仪载体、平板电脑、长度测量线、五端测量线、专用成像夹具（选配）、电缆切割机（选配）、电缆标称杆尺（选配）等组成。

技术指标
采用成像法测量导体的有效截面积，准确度优于3%；
采用精密电阻测量模块测量电缆的直流电阻，基本精度0.2%+2字，并具有温度修正功能；
根据电阻测量导体长度，准确度优于1%；
采用精密电容测量模块测量电缆的电容，基本精度0.1%，根据电容测量导体长度，准确度优于1%。
