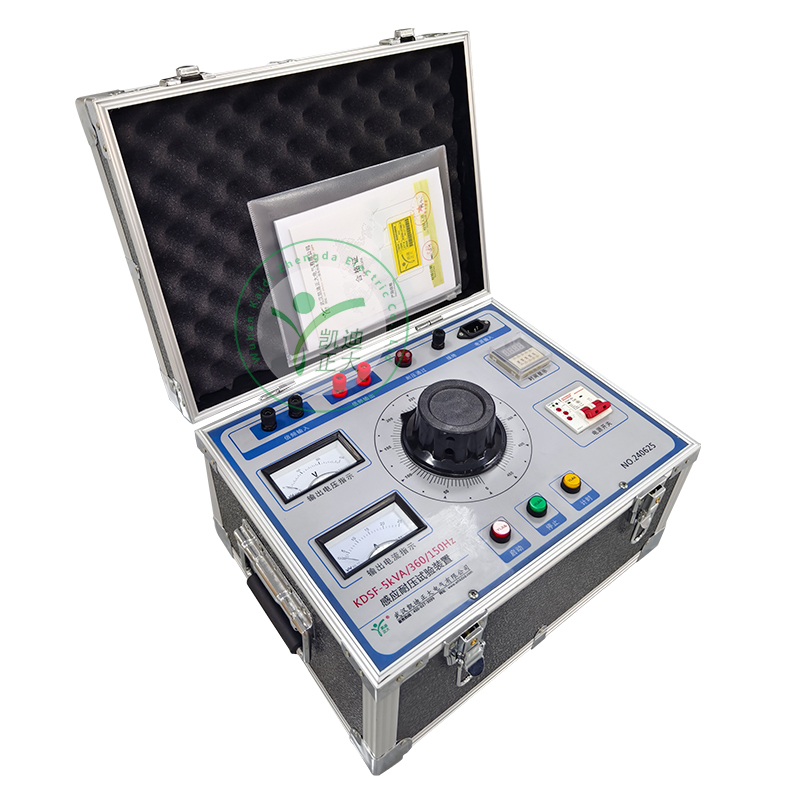

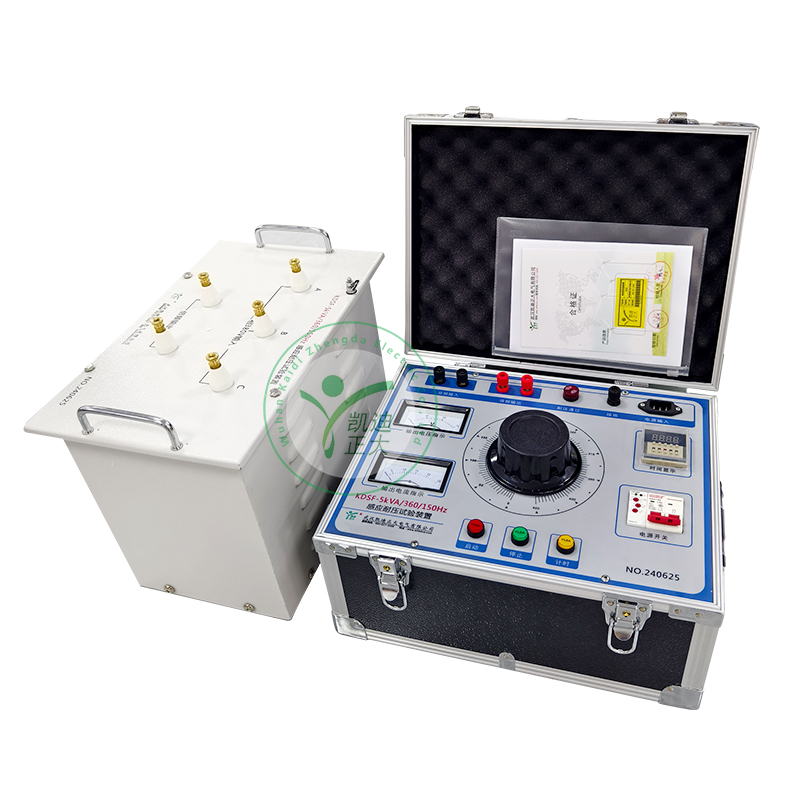

KDSF 感应耐压试验装置是根据国家标准《GB311-64》和原水电部发布的《电气设备预防性试验规程》，为满足电力系统对高压电压互感器、倍频感应耐压试验设备的要求而设计的，用于电力系统35-220KV等级电压互感器的交流耐压试验，以考核互感器的主纵绝缘强度，同时也可对电机及变压器的绕组进行感应耐压试验，也可作短时运行的150HZ电源用。

KDSF 感应耐压试验装置是利用磁路的饱和特性，取出谐波中分量最大的三次谐波电压，作为发生器的电源，对感应线圈式的电气产品作匝间、段间、层间的倍频、倍压试验；以考核线圈的绝缘强度、耐压水平。

KDSF 感应耐压试验装置采用三芯五柱结构，将铁芯工作磁通密度选择在饱和磁密以上，使开口接成三角形的次级绕组中的基波电势（正序向量）的向量和为0，而开口两端应出同相的150Hz三次谐波（零序）。



1.用于对电压互感器作倍频感应耐压试验；
2.对电力变压器进行分相的倍频感应耐压试验；
3.对其它感应线圈式的电气产品作倍频感应耐压试验。

输入电压：三相380V 50Hz±10%
输入频率：50Hz正弦波
输出电压：单相 0～360V
输出频率：150Hz
输入容量：0～5kVA
输出容量：0～1kVA
输入电流：小于7.5A
输出电流：小于2.5A
波形失真：≤5%-8%
空载运行时间：≤5分钟
负载运行时间：40 - 60S
