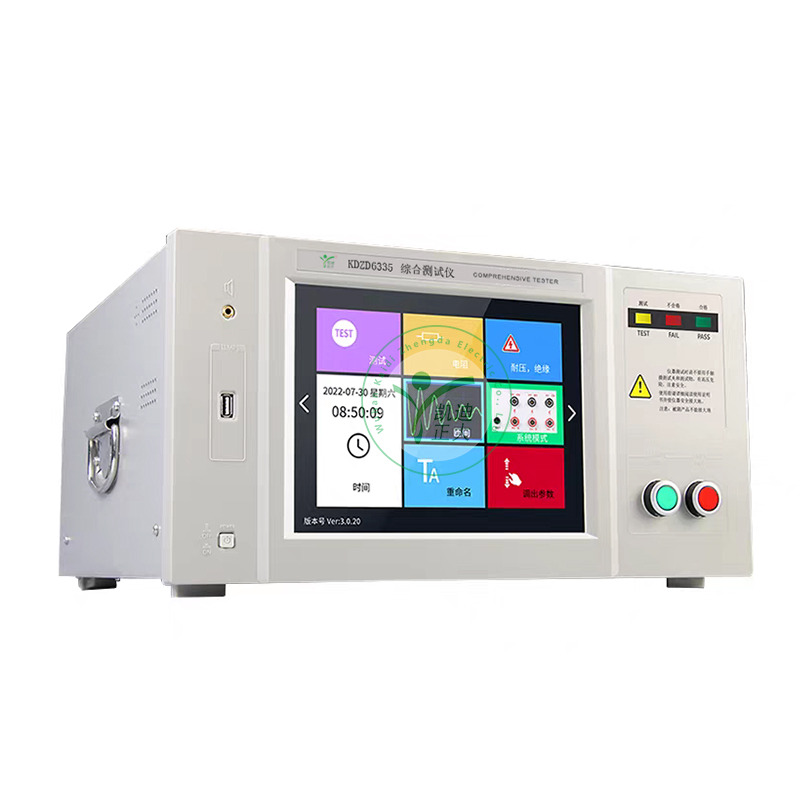

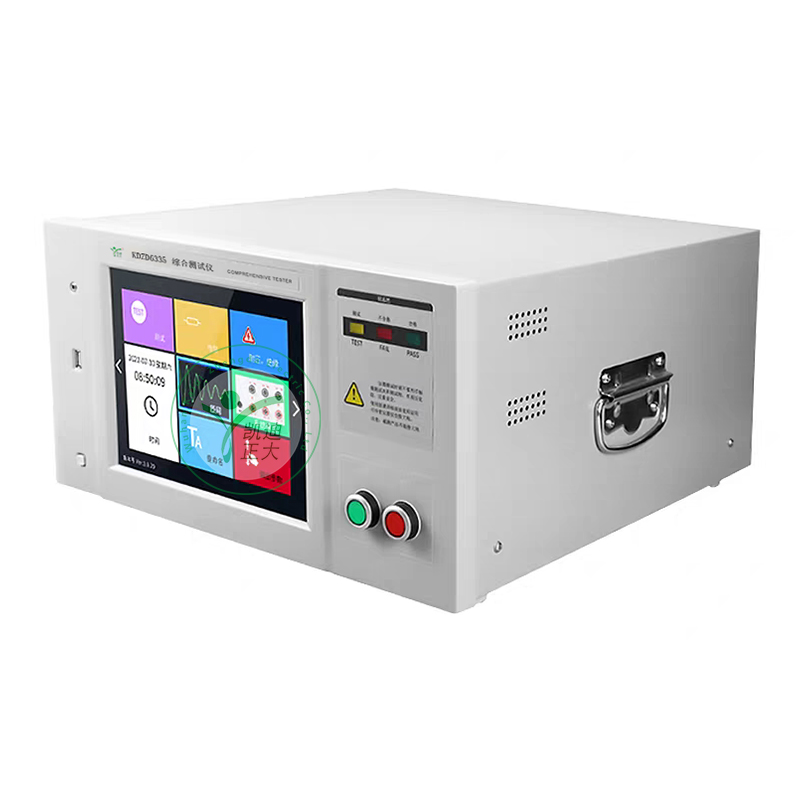

KDZD6335智能电极直流绝缘电阻匝间耐压综合测试仪，集交直流耐电压测试，绝缘电阻、匝间绝缘耐压冲击测试、直流低电阻、电感、相间多功能为一体，适合于单、三相电机类产品的快速检测。

1. 各检测项目可任意排列、组合、开通或屏蔽。
2. 多种三相电机模式可选：三相3线、三相4线、三相6线。
3. 增加非常实用的相间绝缘和耐电压测试。
4. 有RS232通讯接口和多种分选输出接口，方便客户二次开发。
5. 直流低电阻定制温度补偿功能.
6. 256MbitFLASH存储测试结果。
7. 匝间绝缘高压输出端可增加正反电压换向测一次（需定制）。
8. 交直流耐压绝缘测试试验是应用于对电器产品进行耐电压性能测试的高品质仪器，符合《GB4706.1-2005家用和类似用途电器的安全第一部分：通用要求》；及其各特殊要求；《GB9706医疗电器设备 第一部分》

1.仪器参数

彩色液晶显示	分辨率：800×600；10.4英寸电容触摸彩屏
电源输入	220VAC±10% 50Hz±5%  <150W
尺寸	440(W)×450(D)×225(H)mm
重量	约25Kg
环境条件	使用温度：5℃——35℃；使用湿度：20%——80%RH
	存储温度： 0℃——40℃：存储湿度： 5%——90%RH
存储能力	200个电机型号的参数
综合测量顺序	（匝间·绝缘·AC耐压·DC耐压·低电阻·电感）任意排列
多种工作模式	三相电机（三相3线，三相4线，三相6线） 单通道，两通道，三通道，主副绕组，可选8通道
相间耐压绝缘	有
匝间电压正反换向	可定制
温度补偿	低电阻补偿温度（温度·系数可设）
分选输出	PLC开关量输出、光耦隔离输出、RS232输出
触发方式	手控、脚控、外部、RS232
声响报警选择	不合格响、合格响、静音、混合声响
音量可选	高音、低音


2.匝间技术指标

型  号	KDZD6335-3 型	KDZD6335-5 型
脉冲电压范围	300V~3KV	500V~5KV
脉冲电压精度	±5%±10V	±5%±20V
脉冲电压步进	10V
单次测量时间	0.2S
连续冲击次数	1-99次
充磁设置	0-9次
检测判断模式	面积、面积差、电晕放电量、相位
重复精度	面积±1%、面积差±1%



3.交流耐电压技术指标

型  号	KDZD6335-3型	KDZD6335-5型
交流电压设定	300V~3KV	500V~5KV
电压精度	±5%+10V	±5%+20V
电压步进	10V
时间设置	1.0S~99.9S
最大电流	20.00mA
可设最小电流值	0.00-0.99mA
分辨力	0.01mA
电流精度	5%+5个字


4.直流耐压技术指标

型  号	KDZD6335-3型	KDZD6335-5型
直流电压设定	300V~3kV	500V~5kV
电压精度	±5%+10V	±5%+20V
电压步进	10V
时间设置	1.0S~99.9S
最大电流	5.00mA（可定制10mA）
分辨力	0.01mA
电流精度	5%+5个字


5.直流绝缘电阻技术指标

型  号	KDZD6335型
直流电压设定	0.5kV，1.0kV（其他电压可定制）
最大负载	1VA
最大输出电流	1mA
电压精度	±3%+10V
绝缘电阻精度	1-200M（5%+8个字）200M-2000M（10%+8个字）
时间设置	1.0S~99.9S
最小电阻	小于1M判定不合格


6.直流低电阻技术指标

型  号	KDZD6335型
电阻范围	10uΩ~20kΩ
电阻精度	200mΩ±0.5%+3个字 （2Ω，20Ω，200Ω，2kΩ，20kΩ）±0.2%+3个字
单次测量时间	0.2S
分选方式	绝对值，百分比，三相平衡度
量程	20mΩ，200mΩ，2Ω，20Ω，200Ω，2kΩ，20kΩ
温度补偿	有，温度可设


7.电感技术指标

型  号	KDZD6335型
电感范围	0.0001mH~9999mH
基本精度	±0.3%(1+Lx/Lmax+Lmin/Lx)(1+1/Qx)(1+ks+kv+kf)
单次测量时间	约0.5S
分选方式	绝对值，百分比，三相平衡度
电感L等效方式	串联、并联
测试频率	100Hz、1kHz、10kHz
频率准确度	0.02%
测试电平	1.0V、0.3V、0.1V
测量端方式	四端。 HD、HS、LS、LD
