400-027-3099| 型号 | 交流耐压 | 直流耐压 | 绝缘电阻 | 接地电阻 | 泄漏 电流 |
功率检测 | 测试负载 类型 |
内置 电源 |
| KDZD9661 | 5kV/40mA | 6kV/20mA | 2.5kV/50GΩ | 40A/600mΩ | 20mA | √ | 单相器具 | |
| KDZD9661A | 5kV/40mA | 6kV/20mA | 2.5kV/50GΩ | 40A/600mΩ | 20mA | √ | 单相器具 | 500VA |
| KDZD9661B | 5kV/40mA | 6kV/20mA | 2.5kV/50GΩ | 40A/600mΩ | 20mA | √ | 单/三相器具 |

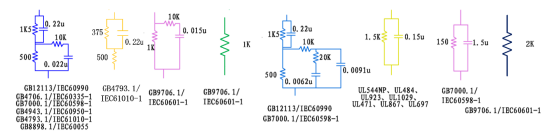

MD注释
| 内置MD注释 | 标准号 |
| MD-A网络 | GB4706.1-2005/IEC60335-1-2004家用和类似用途电器、GB/T12113-2003/IEC60990-1999接触电流测量、IEC60335-1-2010，GB7000.1-2015/IEC60598-1-2014灯具、GB4943.1-2011/IEC60950-1-2005信息技术设备、GB4793.1-2007/IEC61010-1-2001测量、控制和实验室用电气设备、GB8898.1-2011/IEC60065-1-2005音频、视频及类似电子设备 |
| MD-B网络 | UL1563-2006 SPA类电气设备 |
| MD-C网络 | GB9706.1-2007/IEC60601-1-1988医疗电气设备、UL2601-2002医疗电气设备 |
| MD-D网络 | UL544-1998牙科医用设备 |
| MD-E网络 | UL923-2002家用或商用微波炉、UL484-2014房间空气调节器、 UL1029-2007高强度气体放电灯、UL867-2004空气清洁器、 UL697-2012变形玩具UL544NP-1998牙科医用设备、UL471-1996商用制冷和冷藏柜、 |
| MD-F网络 | GB/T12113-2003/IEC60990-1999接触电流测量GB7000.1-2015/IEC60598-1-2014灯具 |
| MD-G网络 | GB4943.1-2011/IEC60950-1-2005信息技术设备、GB4793.1-2007/IEC61010-1-200测量、控制和实验室用电气设备 |
| MD-H网络 | GB7000.1-2015/IEC60598-1-2014灯具 |
技术指标
| 交流耐压 | ||||||||||
| 额定输出 | 5kV/40mA | |||||||||
| 交流电压输出 | 范围：（100 ~ 5000）V ，分辨力：1V，误差：±（1%×设定值+5V） | |||||||||
| 交流电压测量 | 范围：（0.100 ~ 5.000）kV，分辨力：1V，误差：±(1%×读数值+5个字) | |||||||||
| 输出频率 | 50Hz / 60Hz，精度：±0.1Hz | |||||||||
| 输出调整度 | ±（1%×设定值+5V），空载到满载 | |||||||||
| 波形失真度 | 正弦波，＜2%（阻性负载） | |||||||||
| 交流电流测量 | 范围：0.010mA~3.500mA, 分辨力:0.001mA, 误差：±（1%×读数值+5个字） 3.00mA~40.00mA，分辨力： 0.01mA，误差：±（1%×读数值+5个字） |
|||||||||
| 缓升与缓降时间 | 范围：0，（0.1~999.9）s，分辨力：0.1s | |||||||||
| 持续时间 | 范围：0，（0.5 ~999.9）s，分辨力：0.1s，误差：±（1% ×设定值+1个字） | |||||||||
| 电弧侦测 | 1 ~9 (9最灵敏)，0表示关电弧功能 | |||||||||
| 电流补偿 | 0.000~40.00mA，总电流+补偿电流＜40mA，自动 | |||||||||
| 直流耐压 | ||||||||||
| 额定输出 | 6kV/20mA | |||||||||
| 直流电压输出 | 范围：（100 ~ 6000）VDC，分辨率：1V，误差：±（1%×设定值+5V） | |||||||||
| 直流电压测量 | 范围：（100 ~ 6000）VDC，分辨率：1V，误差：±(1%×读数值+5V) | |||||||||
| 输出纹波 | <2%（6kV/1mA 阻性负载） | |||||||||
| 输出调整度 | ±（1%×设定值+2V），空载到满载 | |||||||||
| 直流电流测量 | 范围1：0.0~350.0uA，分辨力：0.1uA，误差：± (1%×读数值+5个字)； 范围2：300~3500μA，分辨力：1uA，误差：± (1%×读数值+5个字)； 范围3：3000uA~ 20000uA，分辨力：10μA；误差：± (1%×读数值+5个字)； |
|||||||||
| 缓升时间 | 范围：0，（0.4 ~999.9）s，0为关， | |||||||||
| 持续时间 | 范围：0，（0.5~999.9）s，0为无限长，分辨力：0.1s，误差：± 1% ×设定值+1个字 | |||||||||
| 电弧侦测 | 1 ~9 (9最灵敏)，0表示关电弧功能 | |||||||||
| 电流补偿 | （0 ~200.0）μA，自动 | |||||||||
| 放电时间 | ≤200ms | |||||||||
| 最大容性负载 | 1uF＜1kV，0.75uF＜2kV，0.5uF＜3kV，0.08uF＜4kV，0.04uF＜5kV | |||||||||
| 绝缘电阻 | ||||||||||
| 额定输出 | 2500VDC/50GΩ | |||||||||
| 直流电压输出 | 范围：（100 ~ 2500）V DC，分辨率：1V，误差：±（1%×设定值+5V） | |||||||||
| 直流电压测量 | 范围：（100 ~ 2500）V DC，分辨率：1V，误差：±（1%×读数值+5V） | |||||||||
| 电阻上下限设置 | 范围：1.0MΩ~50000MΩ，上限包含无上限设定 | |||||||||
| 绝缘电阻测量 | 范围：0.1MΩ~50.00GΩ； 误差：100V~499V：0.100MΩ~2.000GΩ，±（5%×读数值+2字），分辨力0.1MΩ； 500V~2500V：0.100MΩ~999.9MΩ，±（2%×读数值+2字），分辨力0.1MΩ； 1.000GΩ~9.999GΩ，±（5%×读数值+2字），分辨力1MΩ； 10.00GΩ~50.00GΩ，±（10%×读数值+2字），分辨力，0.01GΩ； |
|||||||||
| 缓升时间 | 范围：0，（0.1 ~999.9）s，0为关， | |||||||||
| 延判时间 | 范围：0，（0.5~999.9）s，0为无限长，分辨力：0.1s， 误差：± 1% ×设定值+1个字 |
|||||||||
| 接地导通电阻 | ||||||||||
| 额定输出 | 40A/600mΩ（招标文件要求1000欧姆）这个不满足； | |||||||||
| 额定输出 | 电流最大40A，电阻最大600mΩ，开路电压低于12V | |||||||||
| 输出电流 | 范围：（2.0 A ~40.0 A）AC，分辨率：0.1A，误差：±（1%×设定值+2个字） | |||||||||
| 电流波动 | ≤0.4%×设定值/分钟 | |||||||||
| 输出电压 | 范围：（3.0~12.0）V AC，分辨力：0.1V，误差：±(1%×设定值+2个字)，开路情况下 | |||||||||
| 输出频率 | 50Hz / 60Hz，精度：±0.1Hz | |||||||||
| 电阻测量 |  范围：(10.0~99.9)mΩ，（100~600）mΩ，分辨力：0.1/1 mΩ； |
|||||||||
| 测量误差：＜100mΩ，±（1%×设定值+3mΩ）；≥100mΩ，±(1%×设定值+5mΩ) | ||||||||||
| 电阻补偿 | (0~200)mΩ | |||||||||
| 测试时间 | 范围：0，（0.5~999.9）s，0为无限长，分辨力：0.1s，误差：± 1% ×设定值+1个字 | |||||||||
| 泄漏电流（接触电流） | ||||||||||
| KDZD9661 | KDZD9661A | KDZD9661B | ||||||||
| 内置MD网络 | A网络 | 八网络 | A网络 | |||||||
| 外置探针 | 无 | PH、 PL | 无 | |||||||
| 测量模式 | 地线-火线（G-L）; 地线-零线（G-N）; 自动模式（G-L/G-N） |
表面-表面（PH-PL）; 表面-火线（PH-L）; 地线-火线（G-L）; 地线-零线（G-N）; 自动模式（G-L/G-N） |
地线-火线（G-L）; 地线-零线（G-N）; 自动模式（G-L/G-N）； |
|||||||
| 人体模拟网络MD（仅KDZD9661A内置8网络） |  |
|||||||||
| 试验电压输出 | 单相；外置电源提供所需电压和频率； | 单相；由内置500VA电源或外置电源提供所需电压和频率； | 单相、三相；外置的电源提供所需电压和频率； | |||||||
| 测试方式· | 支持工作模式（动态）与单一故障模式（静态） | |||||||||
| 外置探针 | PH /PL 探针（仅KDZD9661A） | |||||||||
| 工作电源状态 | 极性：开、关、自动；零线：开、关；地线：开、关 | |||||||||
| 电压测量 | 范围：0.0V~280.0V、50Hz/60Hz；误差：10.0V~280.0V：±（0.4%×读数值+0.1%×量程） | |||||||||
| 负载电流 | 电流大于40A，立刻保护 | |||||||||
| 过电流保护 | 最大电流70A，自动切断隔离电源 | |||||||||
| 接触电流/泄漏电流测量（有效值/峰值/AC/DC） | 0.0μA～999.9μA： | 直流、15Hz≤f≤100kHz：±（1.5%×读数值+10个字） | ||||||||
| 100kHz＜f≤1000kHz，10.0μA～999.9μA：±5%×读数值 | ||||||||||
| 1000μA～7999μA： | 直流、15Hz≤f≤100kHz：±（1.5%×读数值+10个字） | |||||||||
| 100kHz＜f≤1000kHz，10μA～7999μA：±5%×读数值 | ||||||||||
| 8.00mA～20.00mA： | 直流、15Hz≤f≤100kHz：±（1.5%×读数值+10个字） | |||||||||
| 100kHz＜f＜1000kHz，0.01mA~20.00mA：±5%×读数值 | ||||||||||
| 接触电流补偿 | 范围：0.000~1.000mA，自动测量，可打开或关闭。 | |||||||||
| 测试时间 | 范围：0，（1 ~999.9），0为无限长，分辨力：0.1s，误差：±（ 1% ×设定值+1个字），（测试方式为AUTO（G-L、G-N）时，时间各1半） | |||||||||
| 直流输入阻抗 | 2kΩ±1%（GB12113图4） | |||||||||
| 输入阻抗 | ≤100kHz 5%；＞100kHz 10% | |||||||||
| 频率响应 | 误差同电流测量允许误差 | |||||||||
| 功率参数测试 | ||||||||||
| 报警功能 | 功率上、下限报警 | |||||||||
| 功率上下限设置（每一相参数） | 范围：0.00W~12.00kW，分辨力：0.01W /0.1W /1W；判定误差：±（0.1%×设定值+0.1%×量程） | |||||||||
| 有功功率测量 | 范围：0.10W~12.000kW，分辨力：0.01W /0.01W /0.1W /0.001kW 误差：PF＞0.5：±（0.1%×读数值+0.1%×量程） PF≤0.5：±（0.4%×读数值+0.1%×量程） |
|||||||||
| 电压上下限设置 | 开启电压报警功能时 范围：0.00V~300.0V，分辨力：0.01V /0.1V； 判定误差：±（0.1%×设定值+0.1%×量程），45Hz≤f≤65Hz |
|||||||||
| 电压测量 | 范围：5.00V~300.0V，峰值因数：≤1.6，分辨力：0.01V /0.1V；误差：±（0.1%×读数值+0.1%×量程），45Hz≤f≤65Hz | |||||||||
| 电流上下限设置 | 开启电流报警功能时，范围：0.00mA~40.00A，分辨力：0.01mA /0.1mA /0.001A /0.01A 判定误差：±（0.1%×设定值+0.1%×量程），45Hz≤f≤65Hz |
|||||||||
| 电流测量 | 范围：AC，0.030～3.999A，4.00～40.00A，峰值因数：≤1.6，分辨力：0.01mA /0.1mA /0.001A /0.01A 误差：±（0.1%×读数值+0.1%×量程），45Hz≤f≤65Hz |
|||||||||
| 功率因素上下限设置 | 开启功率因素报警功能时，范围：±(0.100～1.000)，分辨力：0.001，判定误差：±0.01 | |||||||||
| 功率因数测量 | 范围：±(0.100～1.000)，分辨力：0.001，误差：±0.01（电压/电流幅值均大于相应量程的10%） | |||||||||
| 频率测量 | 范围：45.00Hz ~65.00Hz，分辨力：0.01Hz，误差：±(0.1%×读数值) | |||||||||
| 测试时间 | 范围：0，（0.5~999.9）s，0为无限长，分辨力：0.1s，误差：± 1 ×设定值+1个字 | |||||||||
| 低压启动测试 | ||||||||||
| 电流上下限设置 | 范围：（0.00~40.00）A，分辨力0.01A，判定误差：±（0.1%×设定值+0.1%×量程） | |||||||||
| 电压测量 | 范围：5.00V~300.0V，峰值因数：≤1.6，分辨力：0.01V /0.1V；误差：±（0.1%×读数值+0.1%×量程），45Hz≤f≤65Hz | |||||||||
| 电流测量 | 范围：（0.02~40.00）A，峰值因数：≤1.6，分辨力0.01A，误差：±（0.1%×读数值+0.1%×量程），45Hz≤f≤65Hz | |||||||||
| 测试时间 | 范围：0，（0.5~999.9）s，0为无限长，分辨力：0.1s，误差：± 1% ×设定值+1个字 | |||||||||
| LN回路检测功能 | ||||||||||
| 检测方式 | 直流恒流源 | |||||||||
| 电阻上下限功能 | 范围：（1.0-999.9）Ω，分辨力：0.1Ω，允许误差：±（2%x读数值+5个字） | |||||||||
| 测试时间 | 范围：0，（0.5-999.9）s,0为无限长，分辨力0.1s，允许误差：±0.2% x设定值+1个字 | |||||||||
| 扩展电源规格 | ||||||||||
| KDZD9661 | KDZD9661A | KDZD9661B | ||||||||
| 内置电源 | 无 | 500VA | 无 | |||||||
| 内置电源输出规格 | 电压 | 无 | 0-300V (0.5%*设置值+0.5%*量程) | 无 | ||||||
| 电流 | 无 | 0-4.5A (0.5%*设置值+0.5%*量程) | 无 | |||||||
| 外置扩展 | 支持 | 支持 | 支持 | |||||||
| 相参数/最大输入规格 | 300V/40A | 300V/40A | 300V/40A | |||||||
| 外置扩展类型 | 单相 | 单相 | 三相四线 | |||||||
| 电源功能 | 提供泄漏电流需要的试验电压（1.06倍或1.1倍额定电压） 提供用于功率检测的电压 |
|||||||||
| 一般规格 | ||||||||||
| 记忆组别 | 200组 | |||||||||
| 遥控输入信号 | 启动、停止、快速选组 | |||||||||
| 遥控输出信号 | 测试中、合格、失败、错误 | |||||||||
| 报警灯输出 | 测试中、合格、失败 | |||||||||
| 接口 | USB/RS232/LAN（可选配RS485） | |||||||||
| 显示界面 | 7吋彩屏（触摸） | |||||||||
| 语言 | 中文/English | |||||||||
| 操作环境 | 温度 | －10～50℃ | ||||||||
| 湿度 | 50℃，90%RH，24H | |||||||||
| 输入电源 | AC，220V±10%，50Hz±5%，10A | |||||||||
| 功耗 | 空载小于50W，满载小于550W | |||||||||
| 外形尺寸 | 430*130*470 | |||||||||
| 重量 | 25kg | |||||||||
