概述

匝间冲击耐压测试仪是采用脉冲波形比较法,以高压冲击波对二线圈或绕组进行过电压的模拟检测，并由示波器来判别二绕组波形差异的一种测试仪器。它不但能迅速、正确地判断线圈或绕组匝间绝缘电晕放电、局部或相间短路、开路、接线嵌线错误、线圈平衡等各类故障。

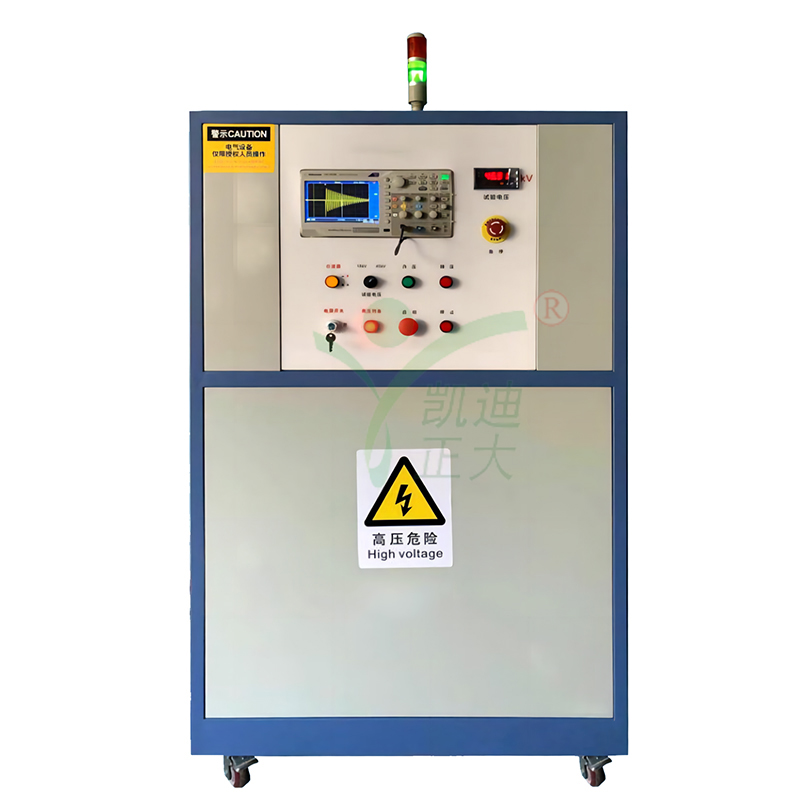

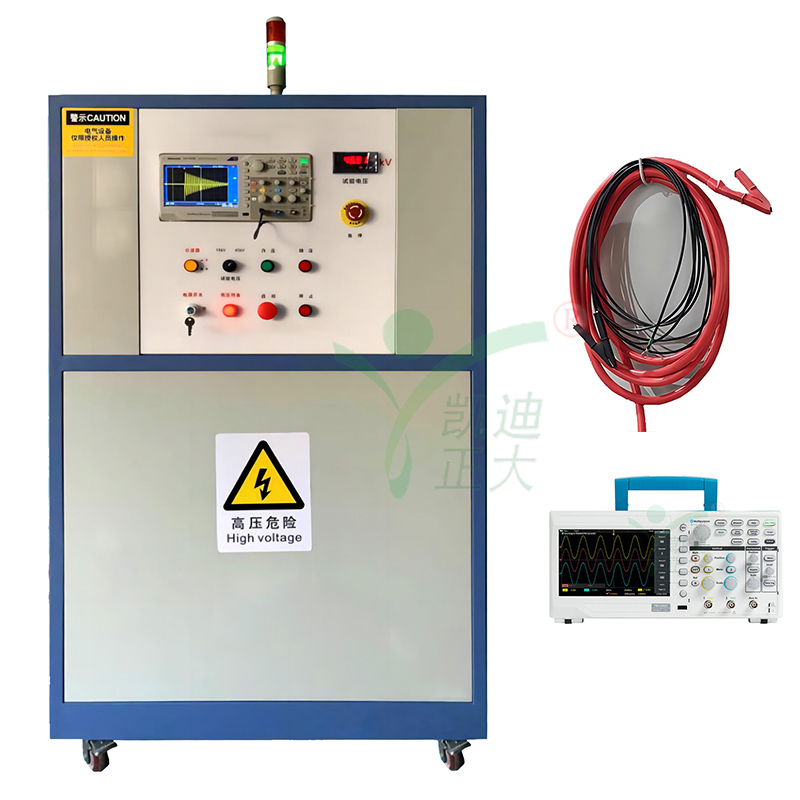

KDYD2850KV匝间冲击耐压测试仪适用于额定电压 15000V 及以下大中型高中压、交直流电机的绕组匝间绝缘检测；也可用于变压器绕组、电器线圈绕组的匝间绝缘检测。 因电机、变压器绕组由于绝缘结构和绝缘材料的不一致，特别是操作者工艺水平的不同，在绕线、嵌线、刮线、接头端部整形、搬运等工序工艺环节都会引起不同程度的绝缘损伤，使绕组存在着各种形式的匝间绝缘故障，因此，匝间绝缘是电机、变压器的薄弱环节。

KDYD2850KV匝间冲击耐压测试仪是以检测被试品阻抗对称平衡情况为基本原理，采用冲击波比较法以高频、高压脉冲对电机、变压器绕组进行等效过电压的无损模拟试验，利用仪器本身示波器观察波形对比分析，能直观、迅速正确的测试绕组匝间短路及各种阻抗不平衡故障。

产品特点

KDYD2850KV匝间冲击耐压测试仪适用于额定电压 15000V 及以下大中型高中压、适用范围：额定电压15000V及以下交直流电机线圈及整机匝间绝缘冲击耐电压试验。交直流电机的绕组匝间绝缘检测；也可用于变压器绕组、电器线圈绕组的匝间绝缘检测


技术指标

波前时间 ：0.2µs
极性： 负极性
脉冲峰值电压：2.0~≥50kV（连续可调）
峰值电压表显示：0~50kV±5%
85%以下电压连续使用，85%以上电压间歇使用
脉冲储能电容：0.05µF±10%
最大输出能量：62.5J
放电频率：放电频率为1次/秒
放电次数：1-9999次(推荐设置5次)
绝缘电阻：电源输入端对机架的绝缘电阻大于等于50M欧姆；
介电强度：电源输入端对机架能够承受1500V/50Hz，1min耐电压试验，无飞狐，无击穿现象；

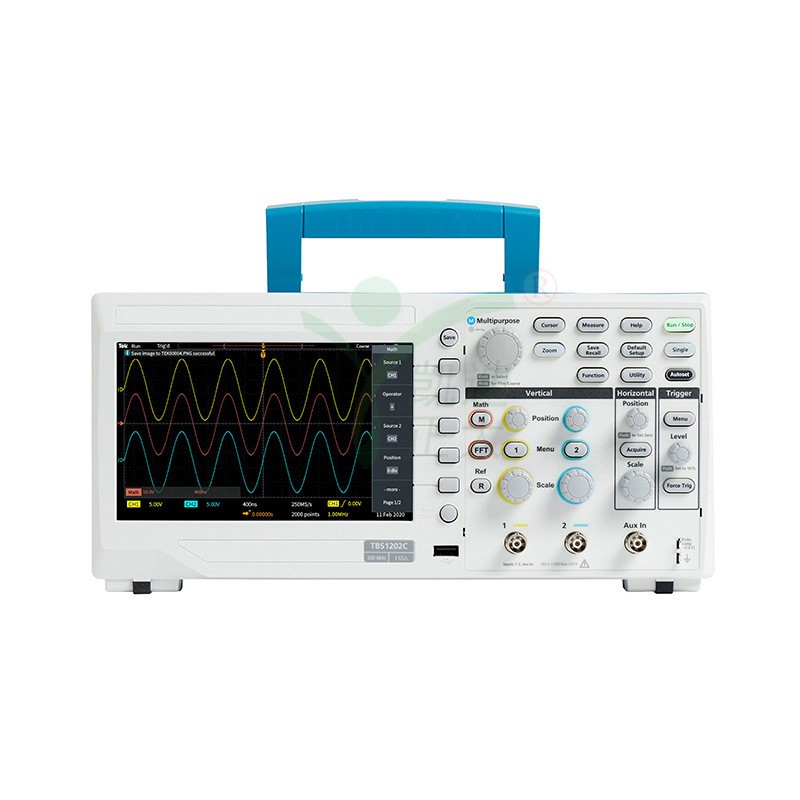

仪器配数字存储示波器，可保存波形并通电脑打印波形。
外型尺寸（宽、高、深）：900×600×1550（宽、高、深）
重量　：125kg

仪器使用环境：

电源电压：220V+10%；50Hz/60Hz+2%；
环境温度：0~40度；相对湿度：不大于80%；
工作电源：~220V±5%50Hz
功耗：2000VA

适用范围：额定电压15000V及以下交直流电机线圈及整机匝间绝缘冲击耐电压试验
