产品概述
KDYD2830绕组匝间冲击耐压试验仪适用于试验电压30kV及以下高压电机、中小型电机、直流电机的绕组匝间绝缘检测；也可用于变压器绕组、电器线圈绕组的匝间绝缘检测。因电机、变压器绕组由于绝缘结构和绝缘材料的不一致，特别是操作者工艺水平的不同，在绕线、嵌线、刮线、接头端部整形、搬运等工序工艺环节都会引起不同程度的绝缘损伤，使绕组存在着各种形式的匝间绝缘故障，因此，匝间绝缘是电机、变压器的薄弱环节。

为了提高电机、变压器绝缘检测水平和产品的可靠性，根据各国电机制造厂经验，如美国NEMA.MG1-12.04及IEC.IEE标准、前苏联Τoct183-74和我国GB755-2000《旋转电机基本技术要求》及部标JB/T9615.1—2000《交流低压电机散嵌绕组匝间绝缘试验方法》及GB14711-2004《中小型旋转电机安全通用要求》规定必须对电机成品、半成品进行浸渍前后匝间绝缘耐压试验。

KDYD2830绕组匝间冲击电压试验仪是以检测被试品阻抗对称平衡情况为基本原理，采用冲击波比较法以高频、高压脉冲对电机、变压器绕组进行等效过电压的无损模拟试验，利用示波器观察波形对比分析，能直观、迅速正确地测试绕组匝间短路及各种阻抗不平衡故障。

产品特点

KDYD2830匝间仪可以查出下列故障：匝间绝缘击穿（匝间短路）、电晕放电、绕组断线、匝数差异。

KDYD2830与市场其它同类产品比较有以下特点：采用液晶显示、具有存储功能的示波器使仪器工作的可靠性和稳定性有较大幅度的提高。单/三相、交/直流电机通用，大大提高了仪器的适用范围。

KDYD2830匝间试验仪适用于交直流电机、变压器、电器线圈的生产厂家和修造单位，是提高产品可靠性的常用检测仪器。

主要技术参数

电源电压：220V±5%；50Hz±5%；
显示：采用DS1052E彩色示波器；
冲击波峰值电压：0~30kV范围内连续可调（可定制35KV）；
峰值电压精度：3kV~30kV±5%
冲击波重复频率：3.125Hz；
峰值电压表显示：0~30kV（可定制35KV）；
脉冲电容：0.05uF（也可按要求另选）；
最大输出能量：22.5J；
绝缘电阻：电源输入端对机架的绝缘电阻≥20MΩ
介电强度：电源输入端对机架能承受1500V/50Hzmin耐压试验无飞狐、击穿现象；
环境温度：0~35度；
相对湿度：35度时≤80%；
外形尺寸：720×600×1700（mm）；
重量：150kg；
样式：柜式；

装箱单

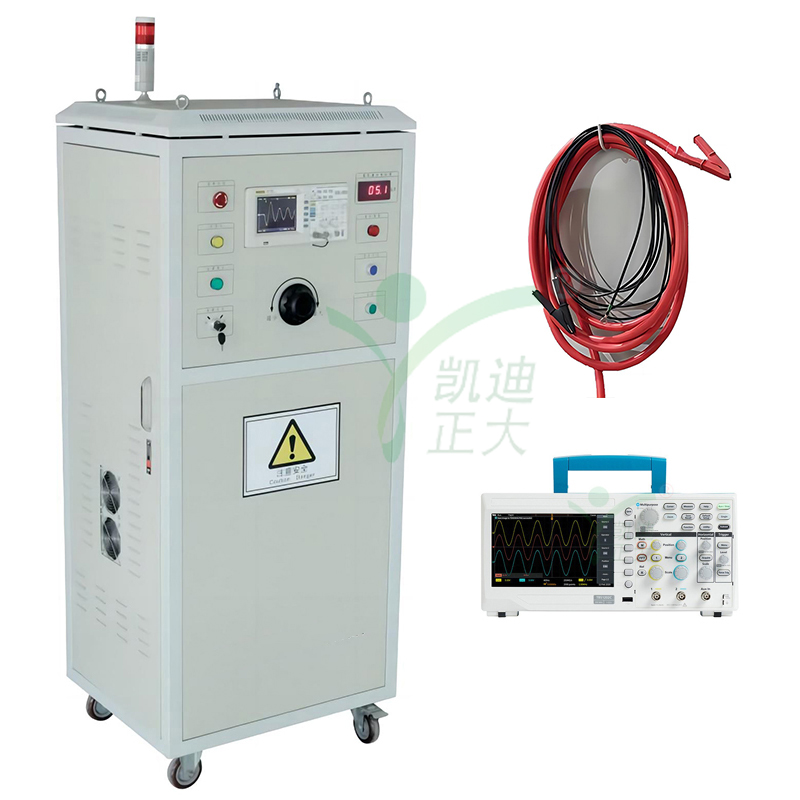

KDYD2830kV匝间冲击耐压试验仪：1台
高压警示灯：1只

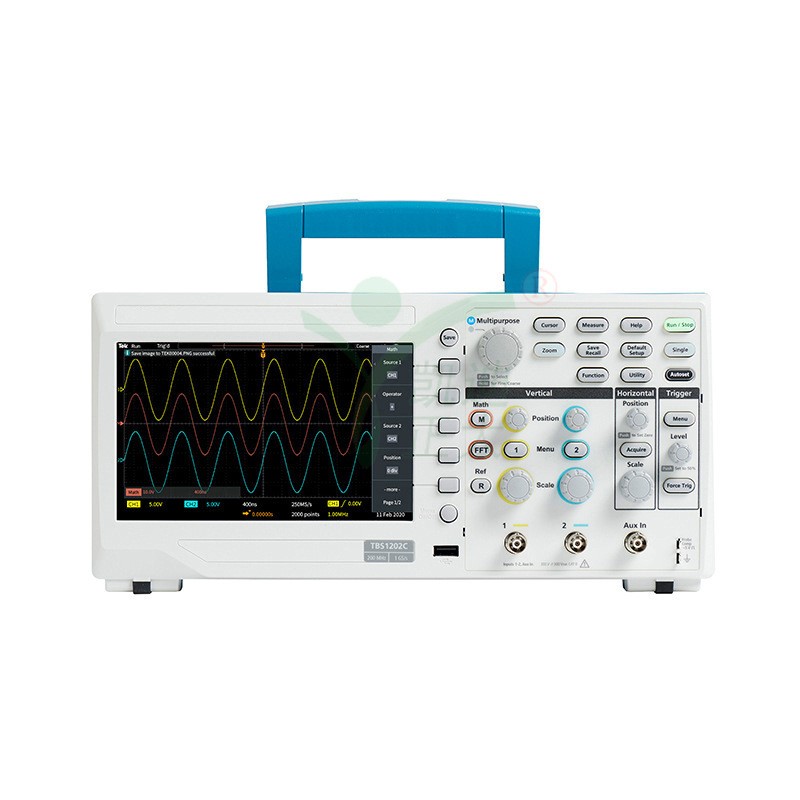

DS 1052E数字存储示波器(内置)：1台

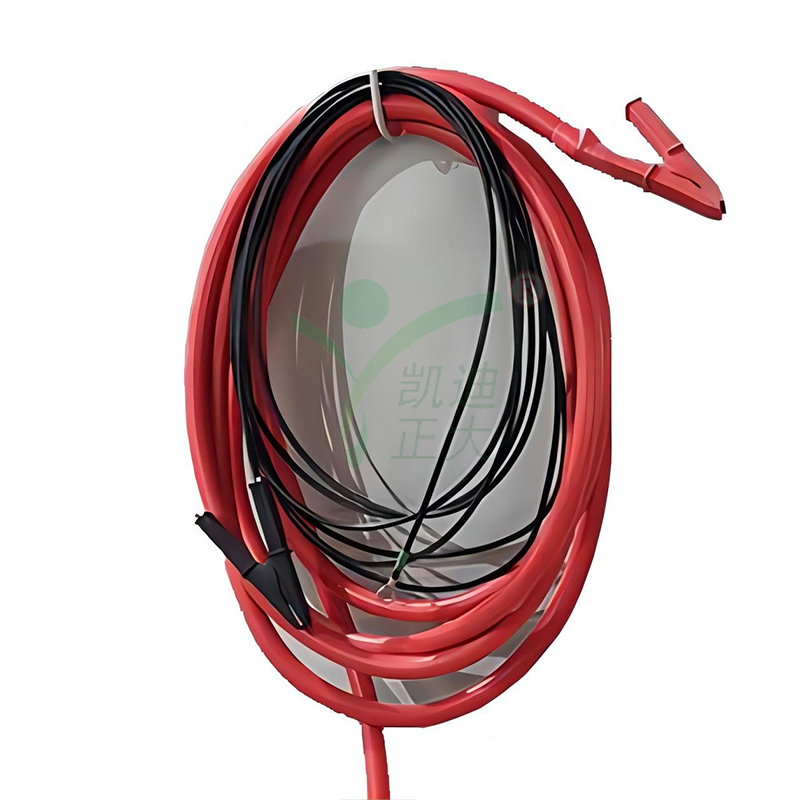

高压测试线：2根
交流220V电源线：1根
信号线：1根
仪器使用说明书：1份
脚踏开关：1只
仪器合格证：1份
仪器保修卡：1份
仪器测试报告：1份
仪器装箱单：1份
