KD-216F智能型电缆故障测试仪，根据中华人民共和国电力行业标准《DL/T849.1～ DL/T849.3-2004》电力设备专用测试仪器通用技术规范，结合市场需求，历经十多年现场经验积累研发，采用多次弧反射法、低压脉冲法、脉冲电流法、衰减法等技术。KD-216F智能型电缆故障测试仪主机集测距、路径一体，整机采用高档PP塑料机箱，小巧精致，易携带；操作界面友好，即使非专业人员操作，依然可以很快熟悉并使用，高效、准确的完成电缆故障测试工作。

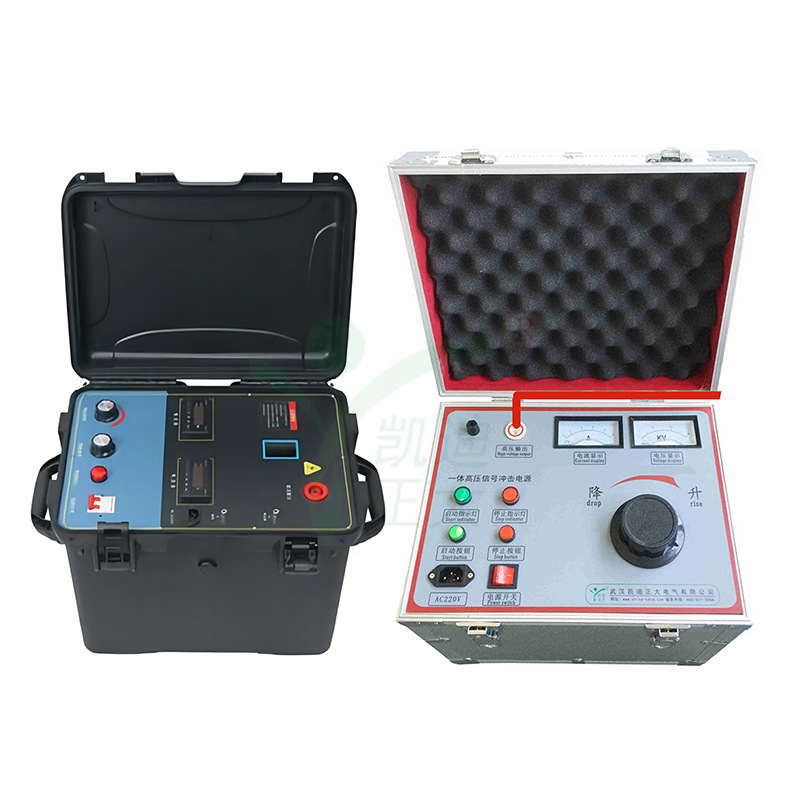

        该系统测试由系统主机和故障定位仪以及电缆路径仪三部分组成，用于电力电缆各类故障的测试，电缆路径、电缆埋设深度，以及铁路、机场信号控制电缆、和路灯电缆故障的测试。

1.用于110kV及以下不同等级、不同截面、不同介质及各种材质的电力电缆的各类故障及电缆长度、波速，故障类型包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。



2.工业级10.4寸彩色触摸液晶屏显示，菜单式操作和文字提示实现人机互动。



3.采用高集成工控机，计算机控制、软件操作；提供7种测试脉冲，保证了测量精度，满足了长电缆足够远、短电缆无盲区的测试要求。



4.故障自动搜索，距离自动显示，双游标移动可精确到1米，波形可压缩、扩展，同屏随机显示几个更接近标准的波形供你准确比较分析，提高测试精度，减少误差。



5.内置存储/调出功能，可方便将数据及波形保存或调出重新分析。



6.内置电源供电，在无电源环境中均可长时间使用。



7.体积小、重量轻、使用方便，检测故障成功率和测试精度高。



在不同环境下性能稳定，不死机，信号采集高压保护措施安全。

1.采样方法：低压脉冲法、冲击闪络法、速度测量法
2.电缆长度：50m、300m、1km、2km、5km、10km、30km、60km
3.波速设置：交联乙烯、聚氯乙烯、油浸纸、不滴油和未知类型自设定
4.冲击高压：35kV及以下
5.测试距离：＜60km
6.分 辨 率：1m
7.测试精度：1m
8.显示方式：工业级10.4寸彩色触摸液晶屏
9.操作方式：触摸屏操作、物理旋钮操作
10.分析设置：滚屏、缩放、保存、调出、波移等功能
11.工作电源：内置电池供电
12.连续工作：＞4h（亦可使用外接电源使用）
13.储存功能：具有数据存储功能，可存储大量现场波形及数据，并随时调出使用
14.波形分析：所有的高阻故障波形仅表现为低压脉冲法的短路故障波形特征，便于分析卡位
15.波形处理：能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离
16.外形尺寸：长370mm×宽270mm×高220mm
重 量：2.5kg
