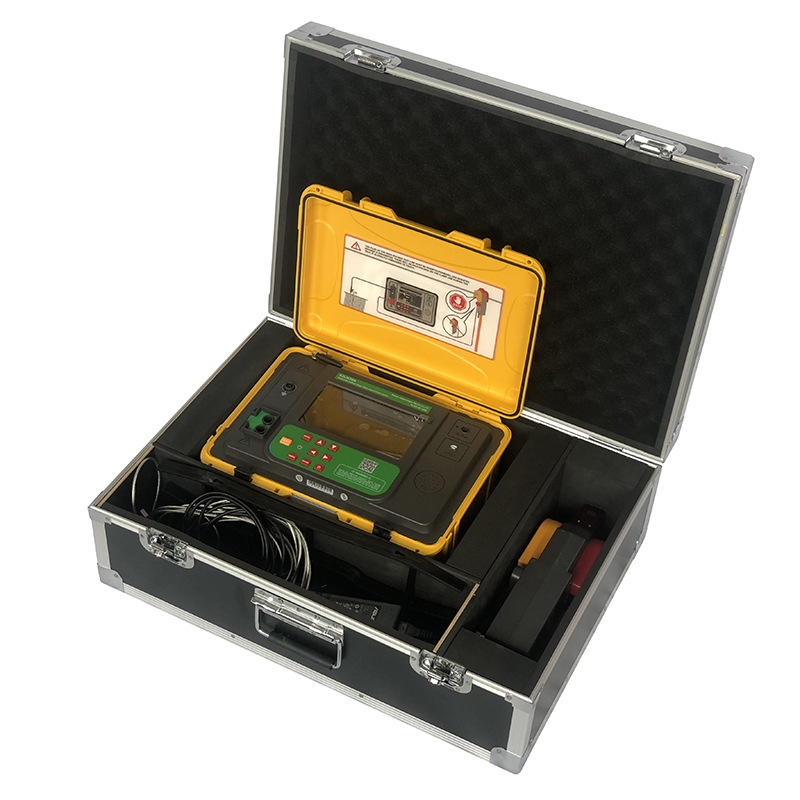

KDJK-10A 架空线路接地故障查找仪

参考标准:

相关信息:无相关信息

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述

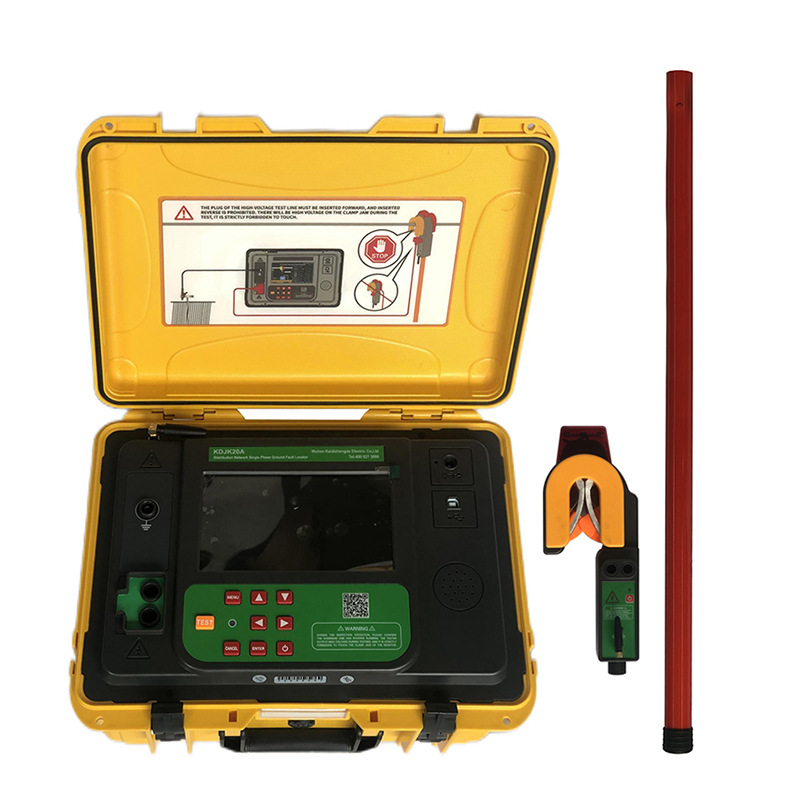

        KDJK-10A只能在线路发生故障停运后进行故障定位,由发射机向故障线路施加高压将故障复现,超低频电流由发射机流向故障点,经过渡电阻进入大地并流回发射机;在线路沿线,将传感器通过绝缘杆挂接在线路上检测电流。传感器采用高灵敏度传感器,其磁路无需闭合,在很大程度上方便了挂、取操作。传感器检测线路上的电流,自动进行调零操作,将模拟信号转成数字信号后通过无线方式向外传送。在地面上的接收机接收传感器发送的无线信号,在液晶屏上直观显示测量结果。在故障点前,电流持续存在,故障点后,电流消失。可先进行粗略分段(长线路采用二分之一法分段,分支线路优先测试分支点),再精确定点,从而快速确定故障位置。



        KDJK-10A适用于单相金属性接地、经电弧接地、经过渡电阻接地等多种故障类型;超低频信号能避免系统电容影响,低阻到高阻故障均能适应;线路是否有分支,无论是架空线分支还是电缆分支,线路上是否挂接变压器对设备均无影响。



        KDJK-10A在使用过程中需要首先连接发射机,在定位过程中需要爬杆挂接传感器,故而使用稍为复杂,但定位测试的限制条件极少,定位精度和故障确认度很高。KDJK-10A是在线路发生接地故障后,解决巡视目测未能发现的疑难故障的测试设备。

产品特点

1、用途:6-35kV架空线路小电流接地故障查找定位。
2、使用场景:线路发生接地故障后停运。
3、发射机电压高、功率大,电流稳定,可测高阻故障。
4、超低频信号克服系统分布电容影响,可进行高阻故障定位。

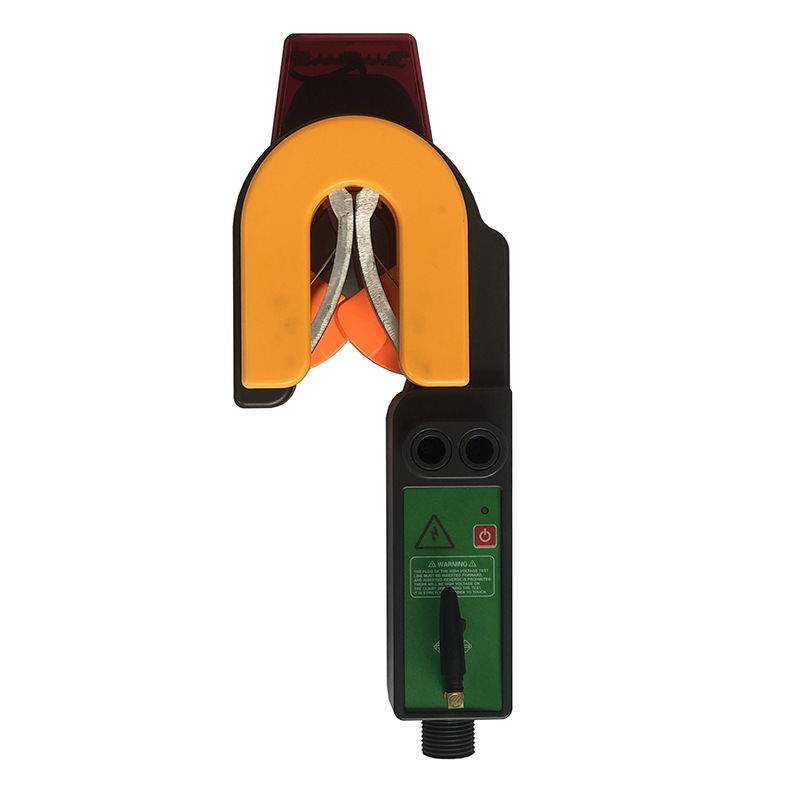

5、高灵敏开口传感器,无需闭合,方便线路挂接。
6、传感器-接收机无线通信,安全可靠。
7、数值/波形显示,判据明确直观。

详细参数

1、定位精度:0.1m
2、发射机输出特性:1Hz,0~8kV,0~100mA,1000W(max)
3、可测线路长度:≥100km
4、传感器与接收机的无线通讯距离:>100m
