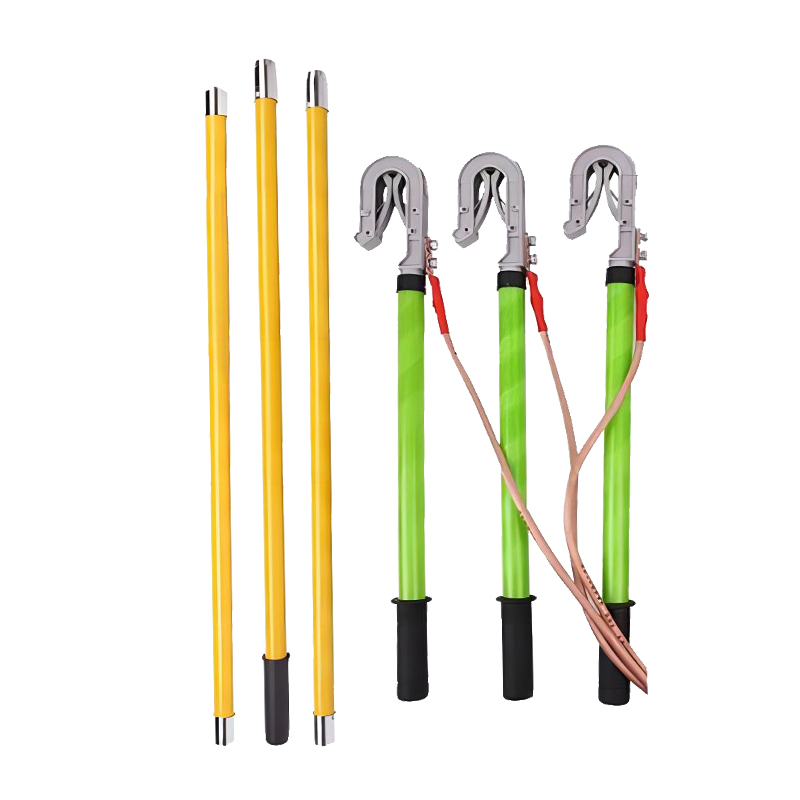

KDJK-10A只能在线路发生故障停运后进行故障定位，由发射机向故障线路施加高压将故障复现，超低频电流由发射机流向故障点，经过渡电阻进入大地并流回发射机;在线路沿线，将传感器通过绝缘杆挂接在线路上检测电流。传感器采用高灵敏度传感器，其磁路无需闭合，在很大程度上方便了挂、取操作。传感器检测线路上的电流，自动进行调零操作，将模拟信号转成数字信号后通过无线方式向外传送。在地面上的接收机接收传感器发送的无线信号，在液晶屏上直观显示测量结果。在故障点前，电流持续存在，故障点后，电流消失。可新的行粗略分段(长线路采用二分之一法分段，分支线路优先测试分支点)，再精确定点，从而快速确定故障位置。

　　KDJK-10A适用于单相金属性接地、经电弧接地、经过渡电阻接地等多种故障类型;超低频信号能避免系统电容影响，低阻到高阻故障均能适应;线路是否有分支，无论是架空线分支还是电缆分支，线路上是否挂接变压器对设备均无影响。

　　KDJK-10A在使用过程中需要首先连接发射机，在定位过程中需要爬杆挂接传感器，故而使用稍为复杂，但定位测试的限制条件少，定位精度和故障确认度很高。KDJK-10A是在线路发生接地故障后，解决巡视目测未能发现的疑难故障的测试设备。

　　定位精度：0.2米。

　　输出频率：1Hz

　　开路电压： 基波有效值0～2800V

　　电流测试范围：100mA

　　接地故障测量范围：接地电阻≤100kΩ

　　脉动直流：0～8kV，相当于10kV线路的相电压峰值

　　检测线路长度：≥120km

　　短路电流： 基波有效值0～30mA

　　信号输出范围：0～100mA

　　信号输出精度：±1mA

　　传感器与接收机的无线通讯距离：不小于30m

　　发射机输出功率：最高功率1000W

　　发射机电源：AC 220V市电，可接发电机(输出功率≥1500W)

　　重量：15kg 体积：455×335×310mm

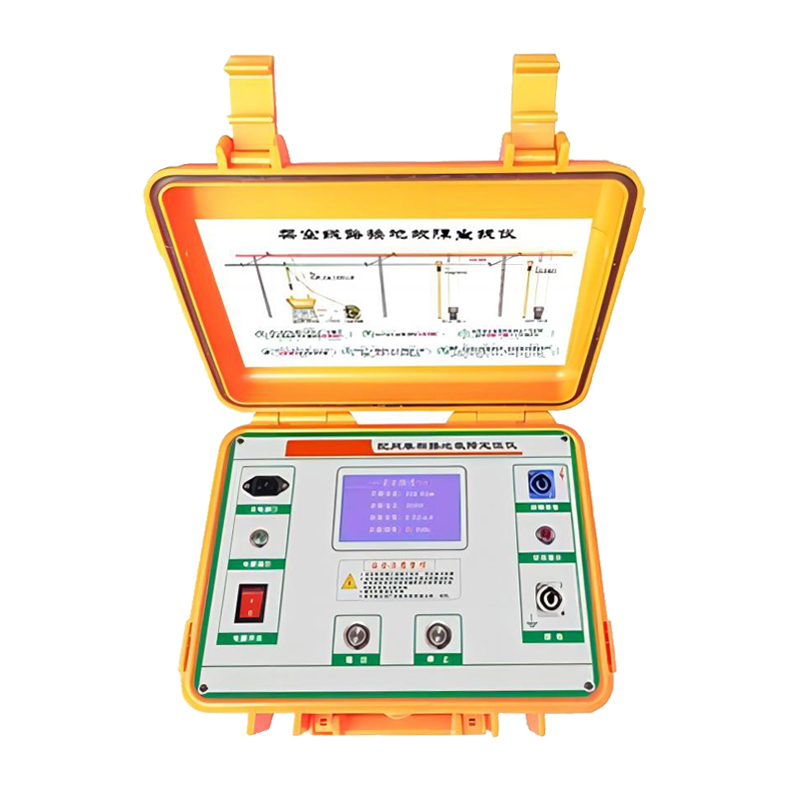

　　1、测试信号发生器

　　定位精度：0.2米。

　　发射机输出特性：

　　输出频率1Hz

　　开路电压： 基波有效值0～2800V

　　电流测试范围：100mA

　　接地故障测量范围：接地电阻≤100kΩ

　　脉动直流：0～8kV，相当于10kV线路的相电压峰值

　　检测线路长度：≥120km

　　短路电流： 基波有效值0～30mA

　　信号输出范围：0～100mA

　　信号输出精度：±1mA

　　传感器与接收机的无线通讯距离：不小于30m

　　发射机输出功率：最高功率900W

　　发射机电源：AC 220V市电，可接发电机(输出功率≥1500W)

　　重量：15kg 体积：455×335×310mm

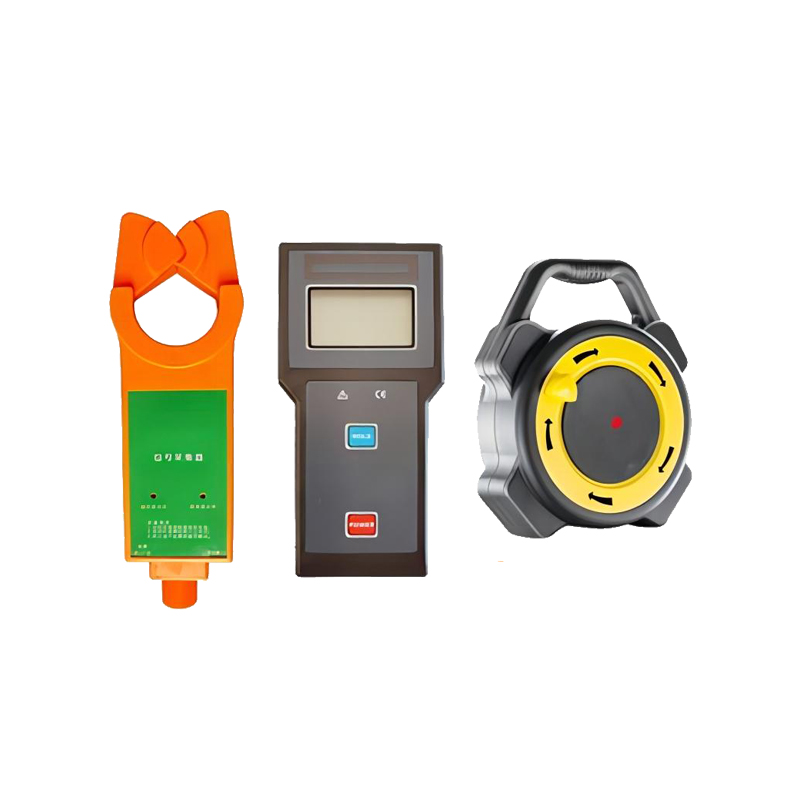

　　2、信号发射传感器

　　检测测试信号发生装置发出的异频信号。

　　自动对时。

　　自动显示与钳表的通迅状态。

　　自动显示装置电压。

　　自动低电压报警。

　　检测线路负荷电流大小。

　　采用钳形CT测量异频信号和负荷电流大小。

　　可以用于测量绝缘线路。

　　可以实时显示电流钳电池状态和电池电压。

　　测试精度：±1%±3dgt(23℃±5℃，80%RH以下)

　　检测范围：0.1mA～100.0mA

　　传输方式：无线RF方式

　　传输频率：433MHz

　　传输距离：≥30m

　　钳口直径：≥40mm

　　工作环境温度：-30℃～70℃

　　电源：3节7号碱性干电池。

　　重量：0.45kg 体积：180×100×35mm

　　2、信号接收器

　　接收并显示从手持数据检测装置传来的数据。

　　可以锁定并保持数据。

　　自动对时，自动显示与钳表的通迅状态。

　　自动显示装置电压，自动低电压报警。

　　以数字方式显示检测到异频信号大小。

　　可以存储手持信号检测装置传送来的数据。

　　显示模式：大屏幕液晶显示器，背光功能。

　　可存储历史数据：≥500次。

　　可以设定多种工作方式。

　　可以读取主机和接收机的数据。

　　工作环境温度：-30℃～70℃。

　　电源：5节5号碱性干电池。

　　重量：0.45kg 体积：205 ×100×35mm

　　武汉凯迪正大电气有限公司位于九省通衢的江城之都的武汉市，始建于2003年1月，公司生产经营范围：电力仪器仪表。主要产品有继电保护测试系列、大电流发生器、高压试验仪器、互感器测试仪器、变压器测试仪器、接地电阻测试仪器、高压开关测试仪器、避雷器测试仪器、三倍频发生器、直流高压发生器、模拟开关、SF6检漏仪、微水测量仪、高压数字兆欧表、水冷式发电机绝缘电阻测试仪等。

　　武汉凯迪正大电气有限公司以“诚信、质量、科技”作为企业文化，面向电力行业的广大用户，不断开拓进取;先后于湖北大学电力系、华北电力大学、青岛大学、武汉电力工程学建立技术合作。公司已拥有电力部电力设备及仪表质量检测中心检验鉴定、ISO9002质量体系认证及产品质量认证、质量服务AAA级企业、计量器具制造定点企业。产品主要在全国二十多个省市成功运行，赢得广泛赞誉。

　　KDJK-10A架空线小电流接地故障定位仪适用哪些地方?

　　答：适用于小电流接地系统配电网，检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地等多种故障。
