KDJB1200微机继电保护校验仪是在参照电力部颁发的《微机型继电保护试验装置技术条件(讨论稿)》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代新的的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。它采用单机运行，亦可联接笔记本电脑运行的新的结构。主机内置新一代高速数字信号处理器微机、真16位DAC模块、新型模块式高保真大功率功放，自带大屏幕液晶显示器以及灵活方便的旋转鼠标控制器。单机操作即已具有很强的功能，可进行大多数试验，联接电脑运行操作功能。具有大型测试仪优越的性能、新的的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。是继保工作者得心应手的好工具。

　　1、经典的Windows XP操作界面，人机界面友好，操作简便快捷，为了方便用户使用，定义了大量键盘快捷键，使得操作“一键到位”

　　2、高性能的嵌入式工业控制计算机和8.4〞大屏幕高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等

　　3、配备有薄型工业键盘和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作

　　4、配备有外接USB接口，可以方便地进行数据存取和软件维护

　　5、无需外接其它设备即可以完成大多数项目的测试，自动显示、记录测试数据，完成矢量图和特性曲线的描绘

　　6、采用高性能D/A转换器，产生的波形精度高、线性好，并且具备良好的瞬态响应和幅频特性。在测量范围内都能保证波形精度等指标要求

　　7、算法产生的波形精确，不同于曲线拟和的波形产生方法，保证信号为纯正的正弦波

　　8、可直接输出交流电压、交流电流、直流电压、直流电流，可变幅值、相位、频率， 2 ~ 20次谐波

　　9、功率放大部分采用新型大功率高保真线性功放电路，输出功率大、纹波干扰小，每相电压可输出120V、电流可输出30A.在输出电流达到30A时，波形仍能保证不失真、不削峰

　　10、具有16个开入量输入和8对空接点开出量输出接口。开入量输入接口能自动适应无源(空接点)、有源，并能自动适应有源输入的极性，在输入电压±250V范围内能正常工作

　　11、提供各种自动测试软件模块和GPS同步触发试验(选配)等

　　12、GPS同步触发误差小于50μS

　　13、可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，进行故障回放。可以实时存储测试数据，显示矢量图，打印报表等

　　14、采用精心设计的机箱结构，体积小，散热良好，重量轻，易携带，流动试验方便

　　15、仪器具有自我保护功能，采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。

　　交流电流输出

　　输出精度：0.5级

　　相电流输出(有效值)：3*40A

　　三并电流输出(有效值)：0～120A

　　相电流长时间允许工作值(有效值)：3*10A

　　相电流最大输出功率：420VA

　　三并电流最大输出时最大输出功率 ：900VA

　　三并电流最大输出时允许工作时间：10s

　　频率范围(基波)：20～1000Hz

　　谐波次数：1～20 次

　　直流电流输出

　　输出精度：0.5级

　　电流输出：3*0～±10A / 每相，3*0～±30A / 三并

　　最大输出负载电压：20V

　　交流电压输出

　　输出精度：0.5级

　　相电压输出(有效值)：3*0～120V

　　线电压输出(有效值)：3*0～240V

　　相电压/线电压输出功率：80VA / 100VA

　　频率范围(基波)：20～1000Hz

　　谐波次数：1～20次

　　直流电压输出

　　输出精度：0.5级

　　相电压输出幅值：0～±160V

　　线电压输出幅值：0～±320V

　　相电压/线电压输出功率 70VA / 140VA

　　开关量及时间测量

　　开关量输入 ：7路，空接点：1～20mA，24V

　　电位接点接入：“0”：0～ +6V; “1”：+11 V～ +250V

　　开关量输出 2对DC：220V/0.2A;AC：220V/0.5A

　　时间测量范围：0.1ms ～ 9999s 测量精度：0.1mS

　　体积重量

　　外形尺寸：400×300×180mm³

　　单机重量：18kg

　　供电电源：AC 220V±10%，50/60Hz

　　环境温度：-10℃ ～ +50℃

　　武汉凯迪正大电气有限公司位于九省通衢的江城之都的武汉市，始建于2003年1月，公司生产经营范围：电力仪器仪表。主要产品有继电保护测试系列、大电流发生器、高压试验仪器、互感器测试仪器、变压器测试仪器、接地电阻测试仪器、高压开关测试仪器、避雷器测试仪器、三倍频发生器、直流高压发生器、模拟开关、SF6检漏仪、微水测量仪、高压数字兆欧表、水冷式发电机绝缘电阻测试仪等。

　　武汉凯迪正大电气有限公司以“诚信、质量、科技”作为企业文化，面向电力行业的广大用户，不断开拓进取;先后于湖北大学电力系、华北电力大学、青岛大学、武汉电力工程学建立技术合作。公司已拥有电力部电力设备及仪表质量检测中心检验鉴定、ISO9002质量体系认证及产品质量认证、质量服务AAA级企业、计量器具制造定点企业。产品主要在全国二十多个省市成功运行，赢得广泛赞誉。

　　1、微机继电保护测试仪有哪些别称?

　　答：KDJB-A三相继电保护测试仪单机可以做交流试验，直流试验,低周同期,时间测量,功率阻抗,差动试验,叠加谐波,整组试验,阻抗阶梯,零序保护,系统设置等试验项目

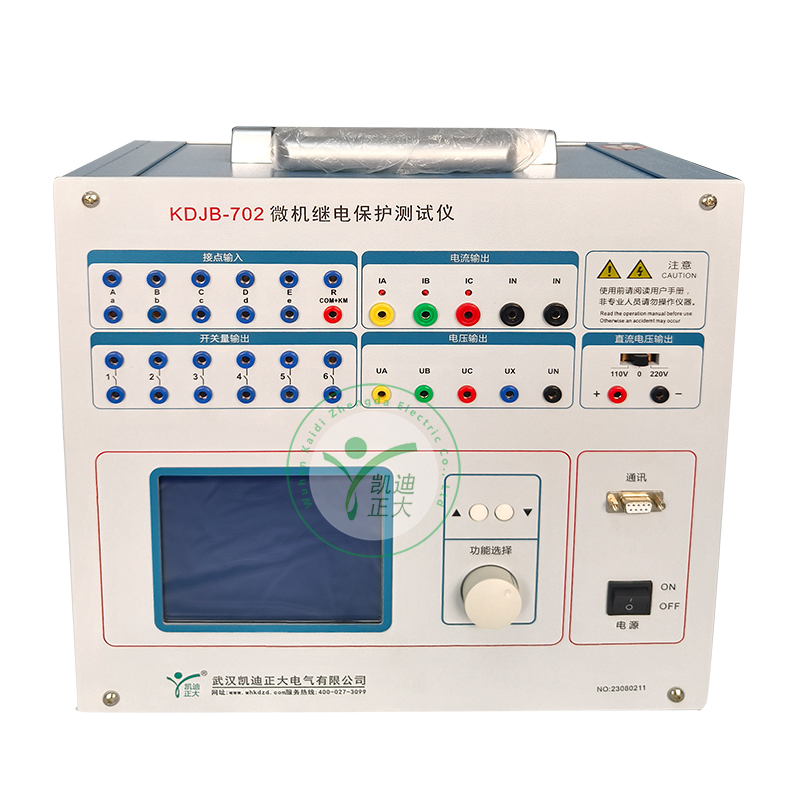

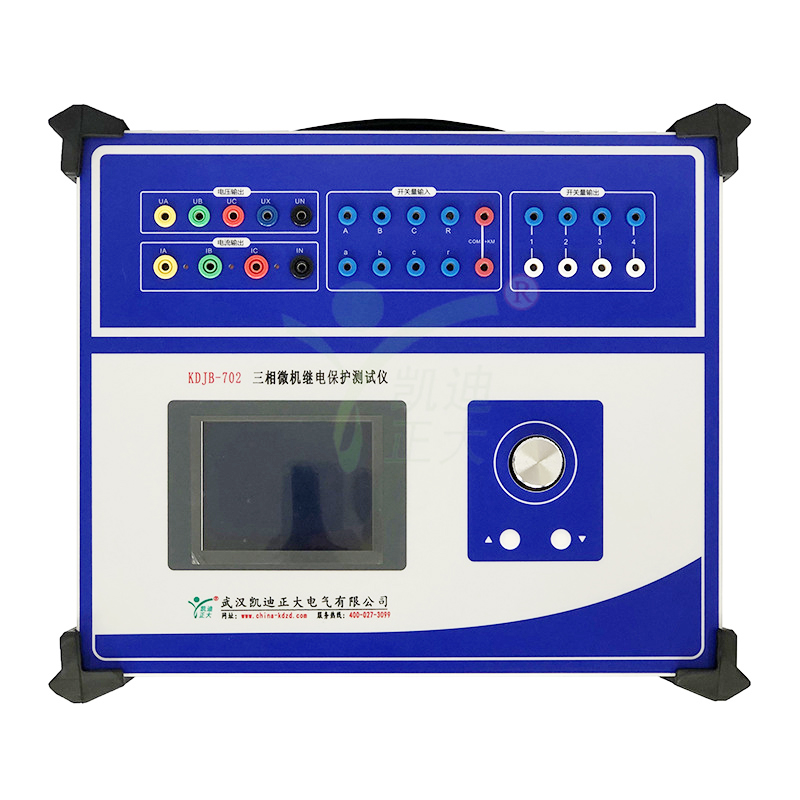

　　别称：微机继电保护测试仪、微机继保仪、继电保护测试仪、KDJB-702三相继电保护测试仪、继保测试仪、三相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪，六相微机继电保护测试仪，六相继电保护测试仪，微机继电
