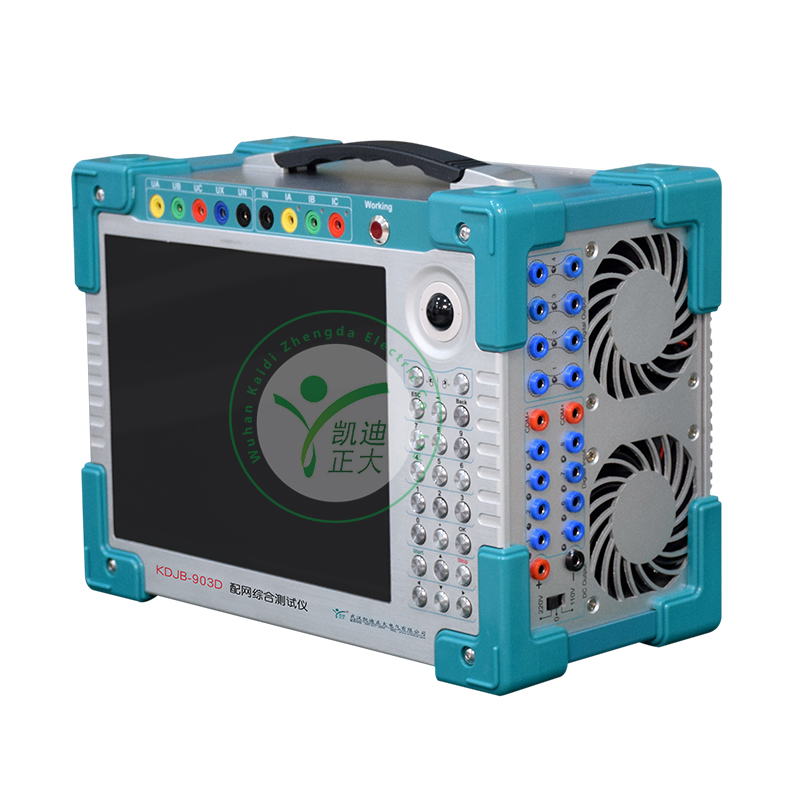

产品概述
 KDJB-903D满足现场试验要求。本仪器具有标准的四相电压，三相电流输出，既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差功保护和备自投装置，试验更加方便。

主要特点
1．满足现场试验要求。本仪器具有标准的四相电压，三相电流输出，既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差功保护和备自投装置，试验更加方便。

2．满足国标GB/T 7261-2016《继电保护和安全自动装置基本试验方法》，满足国标DL/T 624-2010《继电保护微机型试验装置技术条件》的标准。

3．Windows XP操作界面，人机界面友好，操作简便快捷；嵌入式工业控制计算机和10.4寸分辨率为800×600的LED真彩显示屏，可以提供丰富直观的信息，包括设备当前的工作状态及各种帮助信息等。

4．本机Windows XP系统自带恢复功能，避免因非法关机或误操作等引起的系统崩溃。



5．配备有超薄型多功能快接按键和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作。

6．主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度。

7．功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定。

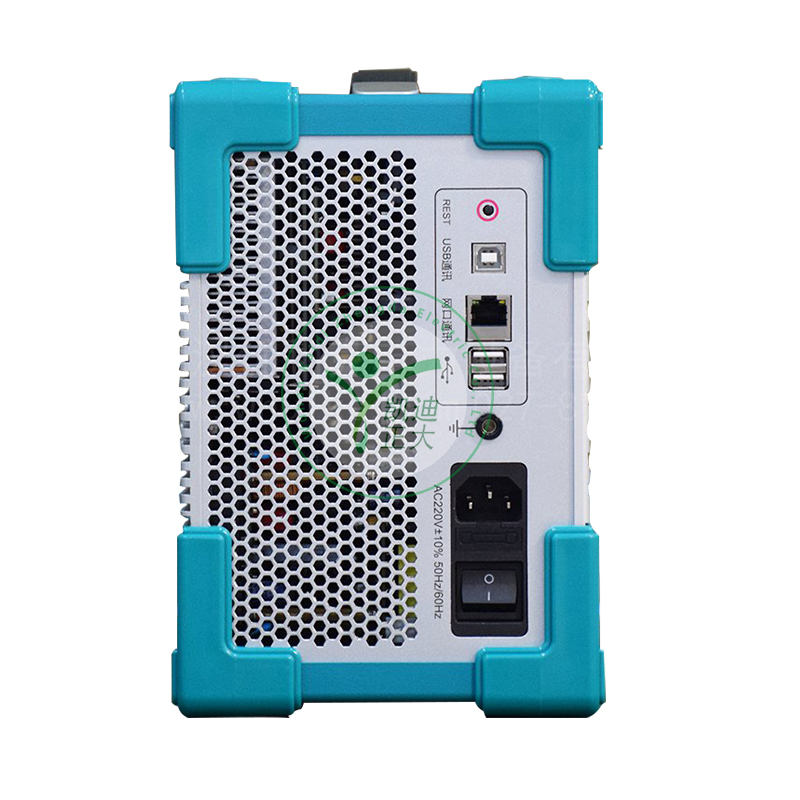

8．采用USB接口直接和PC机通讯，无须转接线，方便使用。

9．可连接笔记本电脑（选配）运行。笔记本电脑与工控机使用同一套软件，无须重新学习操作方法。

10.具备GPS同步试验功能。装置可内置GPS同步卡（选配）通过RS232口与PC机相连，实现两台测试仪异地进行同步对调试验。

11.配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）。以提供给需要直流工作电源的继电器或保护装置使用。

12.具有软件自较准功能，避免了要打开机箱通过调整电位器来校准精度，从而提高了精度的稳定性。

技术参数
1.交流电流源
单相电流输出（有效值）：0--10A/相，精度：0.1% ±5mA
三相并联输出(有效值)：0--30A/三相同相位并联输出
相电流长时间允许工作值(有效值)：5A
每相最大输出功率 ：100VA
三相并联电流最大输出功率：300VA
三并电流最大输出允许工作时间：5s
频率范围：0--1000Hz，精度0.01Hz
谐波次数：2--20次
相位：0--360°，精度0.1°

2．直流电流源
直流电流输出：0--±5A/相，精度：0.2% ±5mA

3．交流电压源
单相电压输出（有效值）：0--120V/相，精度：0.1% ±5mV
线电压输出（有效值）：0--240V
相电压/线电压输出功率：40VA/60VA
频率范围：0--1000Hz，精度：0.01Hz
谐波次数：2--20次
相位：0--360°，精度：0.1°

4．直流电压源
单相电压输出幅值：0--±160V，精度：0.2% ±5mV
线电压输出幅值：0--±320V
相电压/线电压输出功率：40VA/60VA

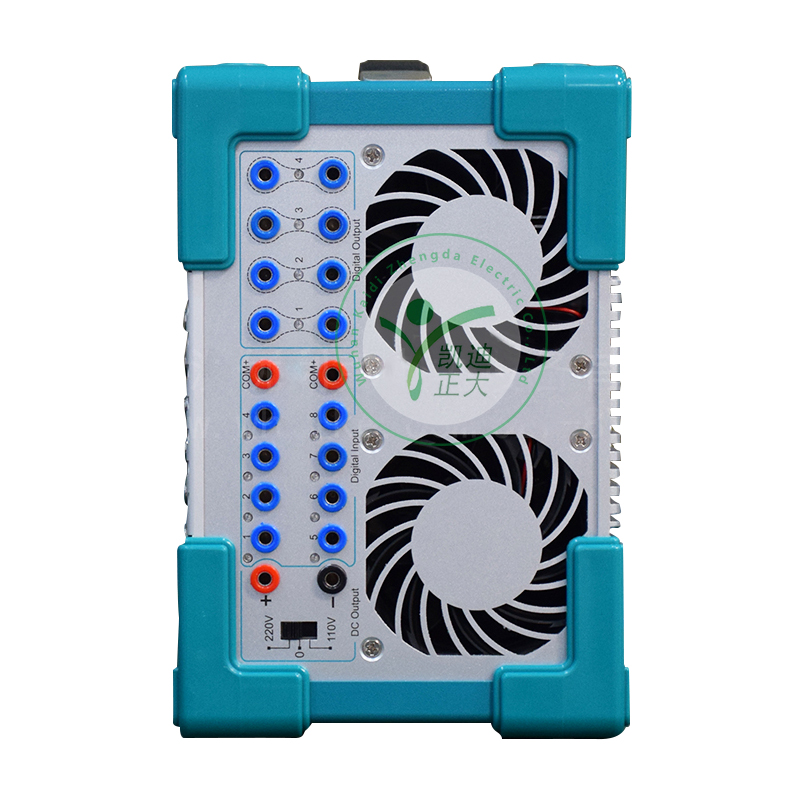

5．开关量端子
开关量输入端子：8对
空接点：1--20mA，24V 装置内部有源输出
电位翻转：无源接点：低阻短接信号；有源接点：0-250V DC
开关量输出端子：4对，空接点，遮断容量：110V/2A，220V/1A

6．其他
时间范围 ：1ms--9999s，测量精度：1ms
单机体积重量：体积 315 x 225 x 155 mm3，约8.5Kg
适配器供电：充电器24V/2A

7．交流电流工作时间
10A≥工作电流：工作时间＞6小时
