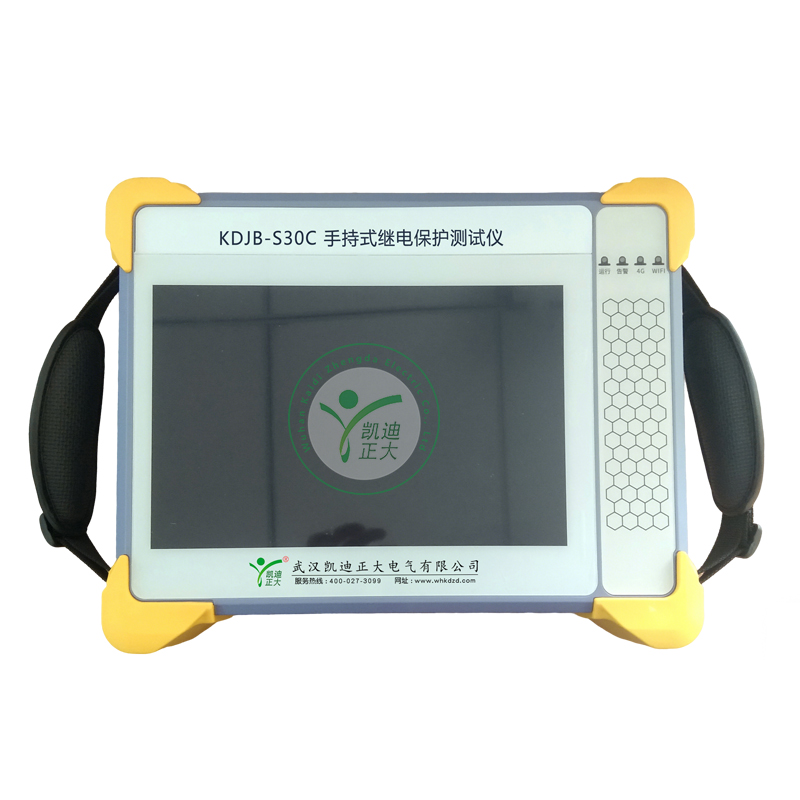

手持式继电保护测试仪是在目前电力系统二次运维工作中轻调试重回路的大环境下自主研发的手持式继电保护测试仪产品，该产品采用电源技术及微型模块化处理技术，搭配高精度电流放大器和电压放大器模块，内置4G和无线WIFl模块。适用于电力系统、发电厂、厂矿化工企业、送变电工程公司及继电保护仪器生产厂家等用户二次运维检修调试工作。

　　测试功能丰富：

　　通用测试：手动试验、状态序列、交流采样、继电器测试、谐波。

　　功能测试：复压过流、距离保护、零序保护、低周减载、低压测试、同期测试。

　　既满足主网及发电厂110kV及以上变电站保护及测控装置的测试需求，又满足配网FTU、DTU、TTU等终端装置的测试需求。

　　测试仪采用的低功耗电路设计，既降低整机的发热量，又提高续航能力，正常使用条件下续航可达8小时以上.

　　测试仪采用的数字电子技术和功率电子技术，保证高稳定的电流和电压输出，输出波形平滑，输出精度高可达0.1%，稳定性好。

　　测试仪采用工业级10英寸OLED触摸屏操作和显示，具有良好的人机交互界面，简单易用，快速测试。

　　测试仪自带过热、过载保护功能，保证用户使用和被测设备安全。

技术参数

　　工作环境条件

　　环境温度：-10°C～+45°C

　　相对湿度：不大于90%

　　大气压力：80kPa ～110kPa

技术指标

　　产品型号 (4U3I)

　　电流输出

　　输出交流电流：3×15A

　　准确度：±2mA(0.2A~0.5A);±0.1%±2mA(0.5A~ Imax)

　　失真率与响应时间：0.5A~Imax：交流THD% ≤0.2%，过载自动检测;上升下降时间小于100µs

　　输出直流电流：3×±15A

　　准确度：±5mA(0.2A~1A);±0.5%(1A~15A)

　　带载能力：≥60VA/相

　　输出时间：3A，连续;5A，90s;10A，20s;15A，10s

　　电压输出

　　输出交流电压：4×130V

　　准确度：±4mV(0.2V~2V);±0.1%±2mV(2V~Umax)

　　失真率与响应时间：0.5V~ Umax：交流THD%≤0.2%，过载自动检测;上升下降时间小于100µs

　　输出直流电压：4×±175V

　　准确度：±25mV(± 0.5V~5V);±0.5%(± 5V~ Umax)

　　带载能力：≥30VA/相

　　输出时间：连续输出

　　交流源输出频率：10-1000Hz，可模拟20次谐波;10~65Hz，误差≤1mHz;65~450Hz，误差≤10mHz;450~1000Hz，误差≤20mHz

　　交流源输出相位：0-360°连续可调;准确度误差≤±0.2°

　　辅助直流输出：1×DC 220V ±15%，0.5A

　　开关量：2DI 2DO

　　时间测量：测量范围1ms~999.99s;准确度±1ms(0.001～1s)，±0.1%(1～999.999s)

　　接口：1×USB;1×以太网口

　　工作电源：内置可充电锂电池，19.8AH

　　充电器：DC 25.2V 3A

　　外形尺寸(长×宽×深)：310×240×80(mm)

　　重量(含电池)：4.75kg
