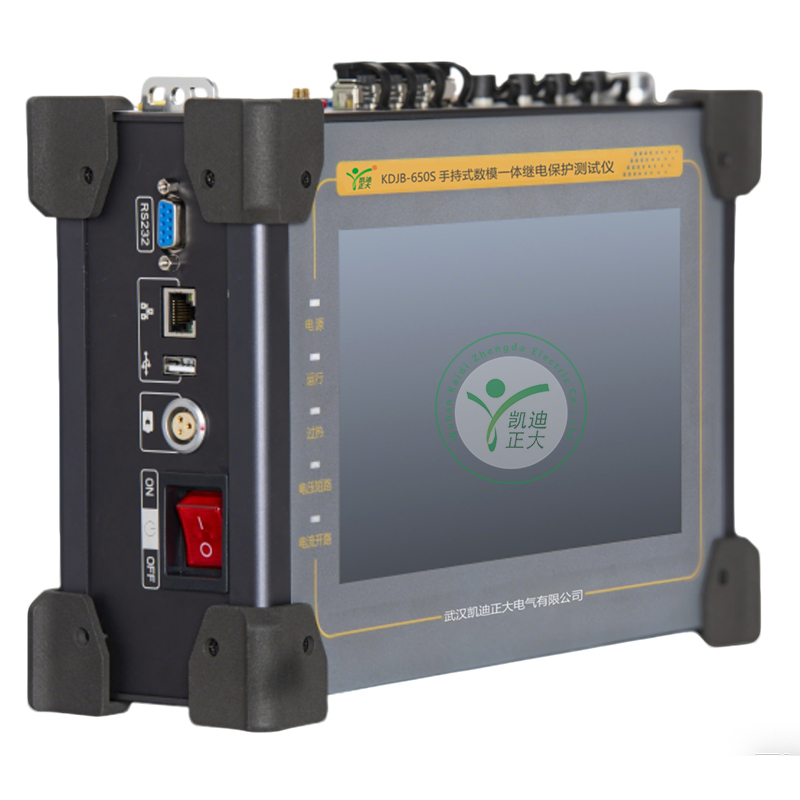

KDJB-650S手持式数模一体继电保护测试仪是凯迪正大公司应用最新的数字电源及信号处理技术，其设计的模块化电流和电压放大器组件，以及采用的动态误差校正算法，确保了在全范围内能够输出高精度的电压和电流信号。测试仪运用云技术实现了测试仪的远程测试、维护以及模板数据的实时更新，为测试仪器的智能化和大数据应用奠定了基础。适用于常规变电站、智能变电站、发电厂以及配电网等用户的二次运维检修调试工作。


1. 内置锂电池组供电，体积小，重量轻，整机不足4.5kg；
2. 万分之五的电流电压输出精度，满足合并单元测试要求；
3. 输出通道多，幅值大：电流可输出6相20A或3相40A，电压6相130V；
4. 9寸LCD触摸屏，全触屏操作，操作方便快捷；
5. 采用Linux操作系统，相比Windos CE操作系统，运行稳定；
6. 强大的异常工况报警功能，通过纯硬件完成电压源短路、电流源开路、过热及信号失真检测。
7. 数模混合输出方式，满足“模拟量+GOOSE”的保护装置测试要求；
8. 千兆口配置，满足千兆报文接收及发送需求；
9. 强大的SV和GOOSE报文分析能力，具有报文分析仪的功能；
10. 具有SCD文件比对及SCD文件图形化功能；
11. 具有CID模型文件在线读取与校核功能；可一键式完成装置内部CID文件与SCD文件一致性校核。
12. 跨平台应用软件。具备就地触屏操作或电脑联机操作模式；
13. 具备云测试功能，运用云服务器技术，测试模板、测试案例可通过云服务器下载使用；
14. 具备一键启动自动测试功能，满足保护装置工厂化调试的测试要求；
15. 支持装置保护定值、压板等信息的读取及核对，完成现场定期核对；
16. 具有光功率测量功能；
17. 具备数据串接转发功能；
18. 优异的热系统设计，保证了在长时间大功率输出下其性能的稳定和可靠；
19. 具有GPS/北斗转光B码功能，可作为B码源使用；
20. 具备4G物联网（选配）、wifi、蓝牙通信功能；
21. 具有自动升级功能，可直接使用U盘升级；
22. 自动生成PDF、CSV格式的测试报告，通过U盘进行拷贝存档。
23. 具有pcap报文记录文件的离线分析功能；
24. 8路模拟量小信号输出（选配）；
25. 支持RoLa无线数据传输，具有二次电流无线核相功能（选配）。

设置	各相输出电流幅值，频率和相位独立可调
输出范围	6×0～20A/相或3×0～40A/相
准确度	典型值：
	<±0.2mA(0A～0.2A)
	<±0.05%±0.1mA（0.2A～10A），
	<±0.1%（10A～20A），±0.2%（20A～Imax）
	保证值：
	<0.08%rd+ 0.02%rg，at（0～20A）
	<0.15%rd+ 0.05%rg，at（20～Imax）
分辨力	1mA
最大输出功率Pmax	6×20A/相≥85VA/相，3×40A/相≥110VA/相
电流上升下降时间	<100µs
总谐波失真度（ THD%）	典型值：
	≤0.2%(0.2A～2A)，≤0.1%(2A～Imax)
	保证值：
	≤0.5%(0.5A～Imax)
频率	10Hz ～1kHz
幅频特性	幅度变化 ≤±0.05%～±0.5%（10Hz～1kHz）
输出时间	＜5A/相，连续输出
异常工况报警	过热、过载、失真、开路自动检测并告警
交流电压
设置	各相输出电压幅值，频率和相位独立可调
输出范围	6×130V/相
准确度	典型值：
	<±1mV（0V～2V），<±0.05%（2V～Vmax）
	保证值：
	<0.08%rd+0.02%rg，at（0～Vmax）
分辨力	1 mV（0.2V～10V），10 mV（10V～130V）
最大输出功率Pmax	6×130V/相≥48VA/相
电压上升下降时间	<100µs
总谐波失真率（ THD%）	典型值：≤0.1% (2V～Vmax)
	保证值：≤0.2% (2V～Vmax)
频率	10Hz～1kHz
幅频特性	幅度变化 ≤±0.05%～±0.5%（10Hz～1kHz）
输出时间	额定条件下，连续输出
异常工况报警	过热、过载、失真、短路自动检测并告警
电流、电压同步误差	≤10µs
频率
正弦信号	10Hz～1000Hz
准确度	＜1mHz（10 Hz～450Hz）
	＜10mHz（450 Hz～1000Hz）
分辨率	0.001Hz
输出特性	能叠加2～21次任意幅值小于额定值谐波
相位
相角范围	0到359.9°
准确度	典型值：≤±0.1°
	保证值：≤±0.2°
分辨率	0.01°
直流电流
输出范围	6×0～10A/相
准确度	典型值：
	<±1mA(0A～0.2A)，±0.5%（0.2A～Imax）
	保证值：
	±5mA，at(0A～0.2A)
	<0.3%rd+0.2%rg,at(0.2A～Imax)
分辨力	1mA
直流电压
输出范围	6×180V/相
准确度	典型值：
	<±4mV(0 V～2V)，±0.2%（2V～Vmax）
	保证值：
	±5mV，at(0V～2V)
	<0.3%rd+0.2%rg，at(2V～Vmax)
分辨力	1mV（0.2V～10V），10mV（10V～180V）

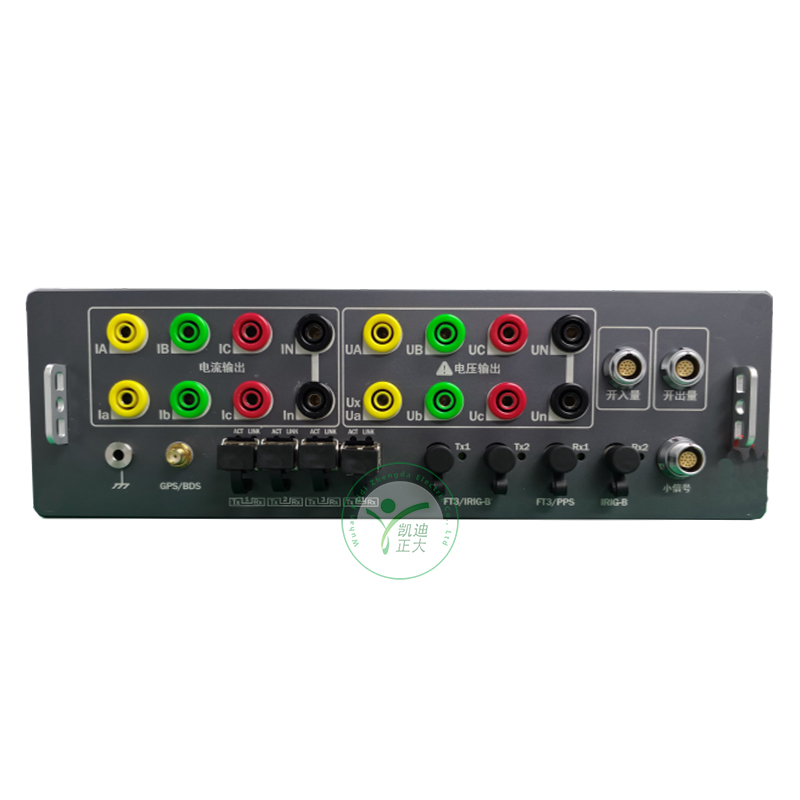

光纤以太网接口
数量	4对，其中1对适用于千兆网络
接口类型	LC接口
波长	百兆口：1310nm，千兆口：850nm
通信协议	IEC61850-9-2，GOOSE
光纤串行接口
数量	4个，2发2收
接口类型	ST 接口
波长	850nm
通信协议	IEC60044-8，IRIG-B

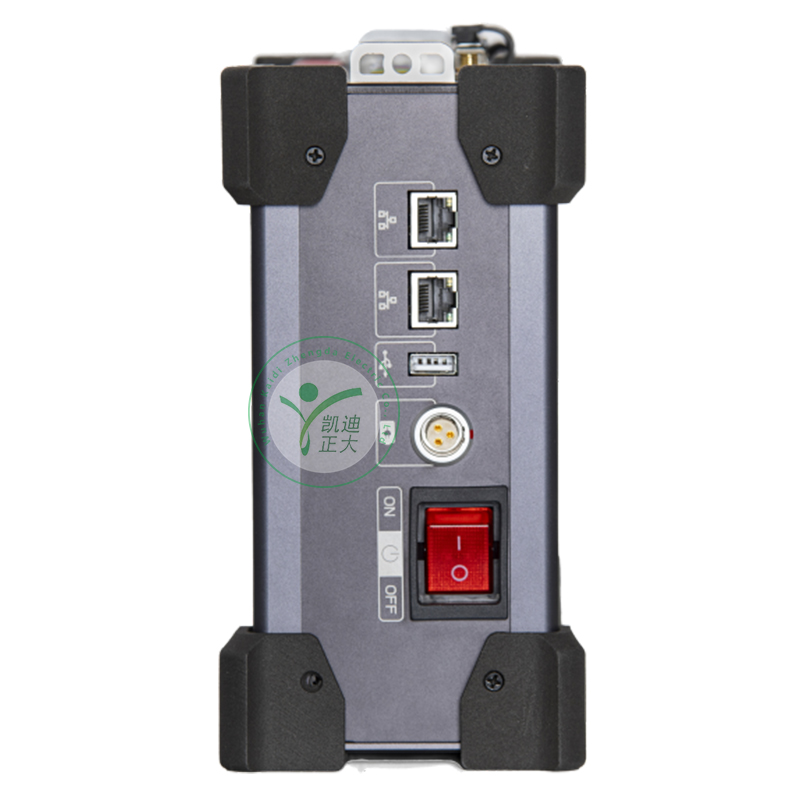

电以太网接口
数量	2个
接口类型	RJ45
通信协议	MMS、TCP/IP
WIFI接口
数量	1个
蓝牙接口
数量	1个
USB接口
数量	1个
4G通讯接口（选配）
数量	1个
开入量
数量	8对
开入特性	8对开入接点自适应空节点或带电位；
	带电位接点翻转电平20～250V（DC）
电气隔离	8对开入电气隔离
空接点门槛阻抗参数	＜3kΩ
开出量
数量	6对
类型	1-4对常规接点（响应时间<2ms）
	5-6对快速接点（响应时间<100μs）
直流容量	Vmax：300V（DC）/Imax：0.3A（不含快速开出）
同步接口
GPS/北斗接口	内置GPS/北斗芯片，支持GPS和北斗对时
IRIG-B 码发送	1个、ST接口
I588对时接口	1对，LC接口
供电电源
输入(AC)	AC100～240V，50/60Hz，2A
输出(DC)	DC8.4V—5A
锂电池供电	内置大容量锂电池组
机械尺寸及重量
显示屏	9寸电容液晶显示屏（触摸屏）
尺寸	278mm*191mm*88mm（W×H×D)
重量	＜4.5kg
