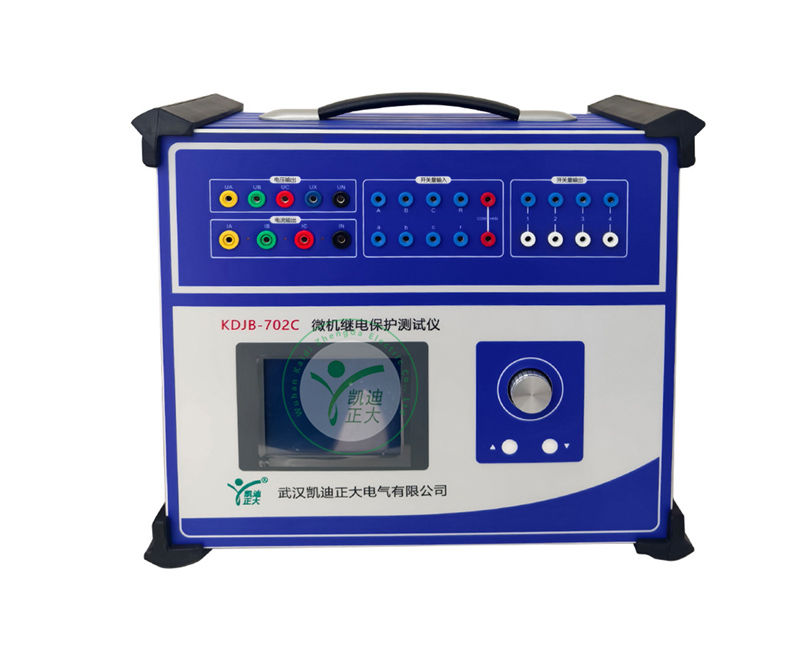

KDJB-702C继电保护测试仪——高性能与智能化操作的融合

在现代电力系统中，继电保护装置的可靠性直接关系到电网的安全稳定运行。针对日益复杂的保护装置校验需求，集高精度输出、智能化操作与较强功能于一体的KDJB-702C继电保护测试仪应运而生。

交流电流输出
输出精度：0.2级
相电流输出（有效值）：0～40A
三并电流输出（有效值）：0～120A
相电流长时间允许工作值（有效值）：10A
相电流最大输出功率 ：450VA
三并电流最大输出时最大输出功率 ：900VA
三并电流最大输出时允许工作时间 ：10s
频率范围（基波）：0～1000Hz（联机）0~300Hz（单机）
谐波次数 ：0～20 次（联机）0~6次（单机）

直流电流输出
输出精度：0.5级
电流输出：0～±10A / 每相，0～±30A / 三并
最大输出负载电压：20V

交流电压输出
输出精度：0.2级
相电压输出（有效值）：0～120V
线电压输出（有效值）：0～240V
相电压/线电压输出功率：80VA / 100VA
频率范围（基波）：0～1000Hz（联机）0~300Hz（单机）
谐波次数：0～20 次（联机）0~6次（单机）


直流电压输出
输出精度：0.5级
相电压输出幅值：0～±160V
线电压输出幅值：0～±320V
相电压/线电压输出功率：70VA / 140VA

开关量及时间测量
开关量输入：8路；空接点： 1～20mA，24V
电位接点接入：“0”：0～ +6V；“1”：+11 V～ +250V
开关量输出：4对 DC：220V／0.2A；AC：220V／0.5A
时间测量：测量范围0.1ms ～ 9999s；测量精度0.1mS

KDJB-702C继电保护测试仪有较强的信号输出能力。它采用标准的4相电压3相电流设计，可灵活组合以满足各类保护试验的复杂接线要求。每相电压输出有效值高达120V，线电压可达240V；电流输出方面，单相电流有效值可达40A，通过三相并联更能输出高达120A的电流，轻松应对大电流测试场景。

在精度上，交流电压与电流输出均达到0.2级，直流输出为0.5级，确保了测量结果的准确可靠。仪器还具备宽频带特性，联机运行时基波频率范围覆盖0～1000Hz，并能输出高达20次的谐波，为进行谐波影响分析等高级试验提供了可能。此外，装置还内置了独立的110V及220V可调直流电源，方便为外部设备供电。

考虑到不同用户和应用场景的需求，该测试仪提供了单机和联机两种操作模式。在单机状态下，用户可通过高分辨率的大屏幕LCD和灵活的旋转鼠标，在汉化的界面中直接完成大多数现场试验，包括各类继电器检定及复杂的故障模拟整组试验，操作直观快捷。

当需要进行更大型、自动化程度更高的校验工作时，只需将测试仪联接至电脑，通过Windows平台的专业中文软件，即可实现保护定值的自动扫描与测试、数据的实时存储、矢量图的显示、故障波形的绘制以及测试报告的联机打印，提升了工作效率与测试深度。

KDJB-702C继电保护测试仪的软件功能覆盖了从基础到各类应用，不仅能完成三相差动、厂用电快切、备自投等复杂保护试验，还能模拟线路保护检同期重合闸等高级逻辑，并支持故障回放功能，为分析事故原因提供了有力工具。

硬件方面，测试仪配备了丰富的开关量接口：8路开关量输入可智能识别空接点及0～250V电位接点；4对空接点输出（DC 220V/0.2A，AC 220V/0.5A）便于控制外部设备。时间测量范围从0.1ms到9999s，精度高达0.1ms，满足精密计时需求。
