一机双测，精准高效：探索变压器直阻变比综合测试仪

  在电力系统的日常运维与故障诊断中，变压器作为电能转换与分配的核心设备，其性能的稳定与可靠直接关系到整个电网的安全运行。传统变压器测试往往需要多台设备、多次接线，过程繁琐且效率有限。如今，随着KDZR-ZH变压器直阻变比综合测试仪的出现，这一局面正被改变。该仪器集直流电阻测试与变比测试于一体，凭借其高度集成、智能高效、操作便捷等特点，已成为电力试验领域的常用工具。

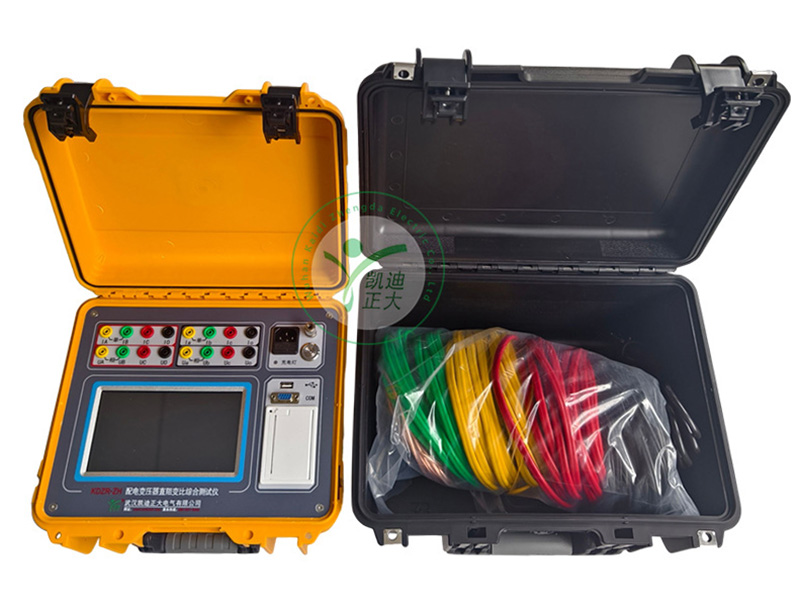

  KDZR-ZH变压器直阻变比综合测试仪通过一次接线，即可顺序完成直流电阻测试与变比测试，简化了现场操作流程，减少了设备切换和重复接线的时间与潜在错误。这不仅提升了测试效率，更降低了因频繁操作带来的安全风险，尤其适合抢修、巡检等对时间要求严格的场合。

  在直流电阻测试方面，仪器设计极具人性化与智能化。它可自动识别并适应Yn型、Y型和△型等不同绕组连接方式，采用三相自动测试模式，自动计算并显示三相不平衡率，帮助技术人员快速判断绕组是否存在匝间短路、连接不良等缺陷。其输出电流覆盖从≤10mA到20A的宽广范围，最高20A的大电流输出能力，能有效克服变压器低压线圈电阻小的测量难点，确保配网变压器等设备得到准确评估。

  直流电阻测试的分档细致，从20A档至≤10mA档，覆盖了0.5mΩ到50kΩ的巨大跨度，准确度达±(读数×0.2% + 2字)。这种宽量程与高精度的结合，使其能够从容应对从大型电力变压器到小型互感器等不同设备的绕组电阻测量。

  变比测试功能同样强大而全面。它支持三相、单相乃至Z型变压器的变比测量，同时扩展了PT（电压互感器）与CT（电流互感器）的变比及极性测试功能。具有盲测功能，即便在不清楚变压器绕组组别、接线方式的情况下，也能自动分析并得出结果，增强了现场应用的适应性与灵活性。

  变比测试的测量范围从0.9直至10000，覆盖了绝大多数变压器的变比需求。其准确度根据量程进行智能分级，在常用区间（≤500）内可达±(读数×0.1% + 2字)的高水平。精细的分辨率设置，确保了无论是细微差异还是宏大比值，都能被清晰、准确地捕捉和显示。

  KDZR-ZH变压器直阻变比综合测试仪根植于其坚实的技术内核。在硬件架构上，它采用A7+M4双核处理器架构。高性能A7核心确保人机交互与系统运行的流畅性，而实时性强的M4核心则专注保障测量精度与控制响应速度。二者协同工作，实现了操作流畅与测量精准的统一。

  软件系统层面，仪器搭载*嵌入式Linux操作系统。该系统兼具高度的安全性、稳定性和易用性，为复杂测试逻辑的运行提供了强大的平台支持，同时便于未来功能的扩展与升级。

  仪器配备工业级7寸大尺寸触摸屏，界面采用清新简约的设计风格，信息布局清晰合理。无论是参数设置、测试启动还是结果查看，操作都直观便捷，显著降低了使用者的学习成本，提升了工作舒适度。

  为满足复杂现场环境的需求，该测试仪在设计与扩展性上深思熟虑。它配备多种有线与无线通讯接口，方便与上位机、移动设备或其他智能终端进行数据交互与远程控制，为构建数字化、网络化的测试系统奠定了基础。

  供电方式充分考虑了现场工作的机动性。仪器内置大容量锂电池组，并配有充电模块，用户可直接使用市电AC220V为仪器充电。这种设计使其彻底摆脱了对现场交流电源的依赖，尤其适用于无源或野外作业环境，体现了便携与自主。

  其物理设计也颇为考究。整机重量约6.5kg，尺寸紧凑（318×280×204mm），坚固耐用。工作温度范围宽达-10℃～50℃，且能在湿度≤90%的环境下正常运行，展现出环境适应能力，足以应对从炎夏到寒冬的各种户外挑战。
