KDYD-JZ介电常数及介质损耗测试系统应用与特点解析

  在电子材料、电气绝缘、5G通信、航空航天等高科技领域，材料的介电性能直接影响到器件的工作频率、信号传输质量及长期运行可靠性。KDYD-JZ高频介电常数及介质损耗测试系统，凭借其高精度、宽频带、自动化测试能力，成为高频绝缘材料介电性能评估的常用工具。

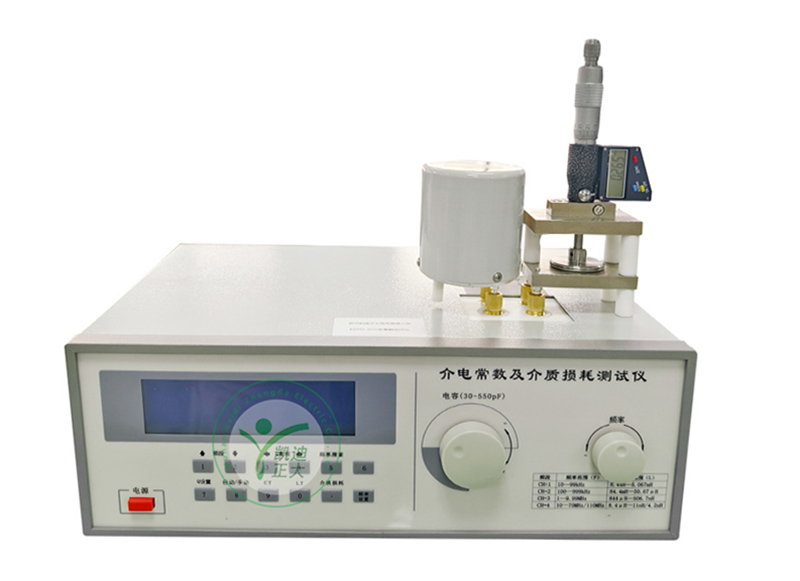

  KDYD-JZ系统由三大核心模块构成：QBG-3F高频Q表、S916介电常数与介质损耗测试装置（夹具） 以及LKI-1标准电感组。系统依据GB/T 1409-2006、GB/T 1693-2007、ASTM D150、IEC 60250等国内外标准设计，适用于固体、液体绝缘材料在高频下的介电常数（ε）和介质损耗因数（tanδ）的精确测量。

  QBG-3F采用DDS数字合成信号源，频率范围覆盖10 kHz 至 110 MHz，频率精度高达3×10⁻⁵，可满足从低频到高频的宽谱测试需求。其Q值测量范围为1~1000，分辨率达0.1，测量误差小于5%，具备自动谐振点扫描、Q值预置报警、残余电感自动扣除等智能功能，提升了测试效率与数据准确性。

  更值得一提的是，QBG-3F内置了介电常数与介质损耗自动计算模块，用户只需放置样品，系统即可直接显示ε和tanδ值，无需手动换算，减少了人为误差。

  S916装置采用平板电容器结构，适用于固体样品（直径Φ38mm/Φ50mm，厚度可调至15mm以上）和液体样品（Φ38mm电极，液体杯内径Φ48mm）。夹具结构稳定，接触良好，确保了高频信号下的测试重复性与可靠性。

  LKI-1电感组包含9只标准电感，电感量从0.1μH 至 10mH，覆盖0.1MHz 至 70MHz的谐振频率范围，适配不同材料的测试频点需求。每只电感均经过精密校准，分布电容小，Q值高，保证了谐振回路的稳定性。

KDYD-JZ系统适用于多种高频绝缘材料的介电性能评估，包括但不限于：
导热绝缘材料：如导热硅胶、陶瓷片、石英玻璃；
高分子材料：如PE、PP、PVC、PTFE、PS、PC、PA尼龙、PMMA；
电子工业常用基材：如FR4 PCB板材、环氧树脂、OCA光学胶、薄膜材料；
液体绝缘材料：如变压器油、绝缘液等。
无论是研发阶段的材料筛选，还是生产过程中的质量监控，KDYD-JZ都能提供稳定、可重复的测试数据。

产品特点
高精度测量：介电常数精度达千分之一，介质损耗精度达万分之一；
宽频覆盖：10 kHz ~ 80 MHz 材料测试频率范围；
自动计算：内置ε和tanδ自动计算功能，减少人工干预；
智能操作：自动谐振搜索、Q值预置报警、残余电感扣除；
多种材料适配：支持固体、液体样品，直径与厚度可调；
符合国际标准：GB/T、ASTM、IEC标准兼容，数据具权威性；
数据输出便捷：支持USB接口，便于数据存储与分析。
