工频交流耐压试验装置的产品特点、技术参数及专利证书

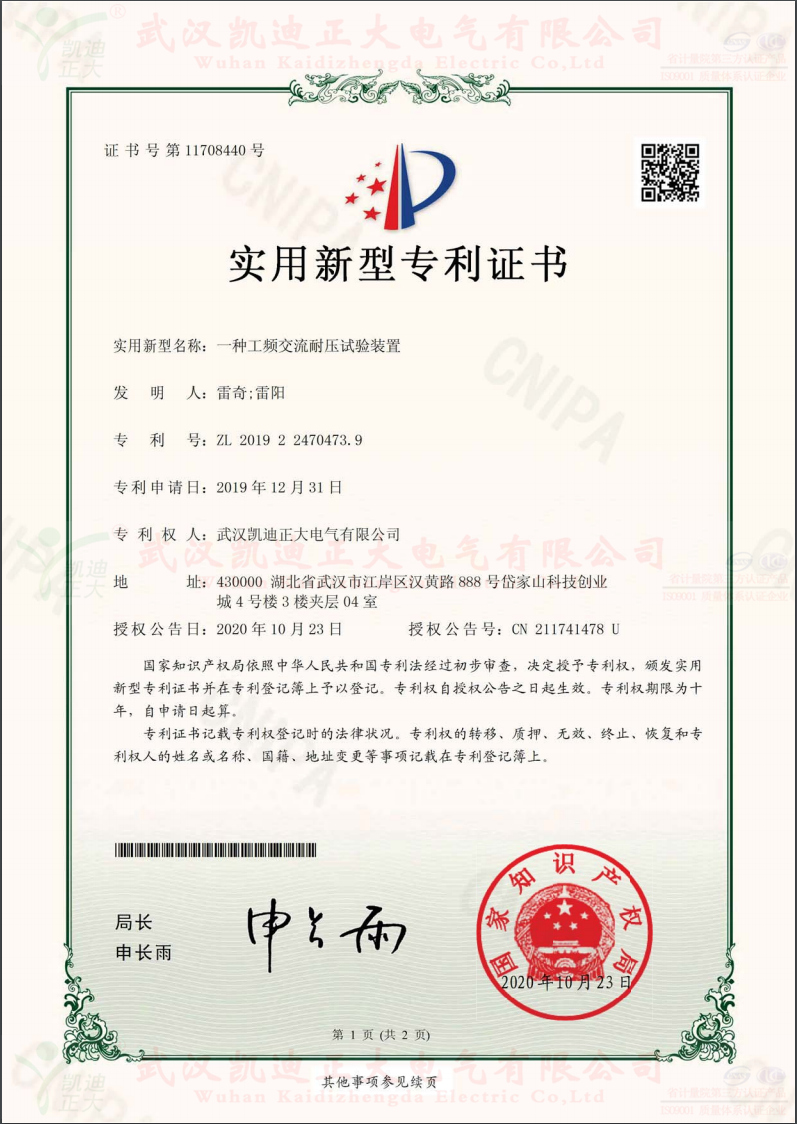

一种工频交流耐压试验装置。证书号第11708440号，专利号:ZL 2019 2 2470473.9，发明人：雷奇；雷阳，专利权人:武汉凯迪正大电气有限公司，授权公告号:CN 211741478 U。

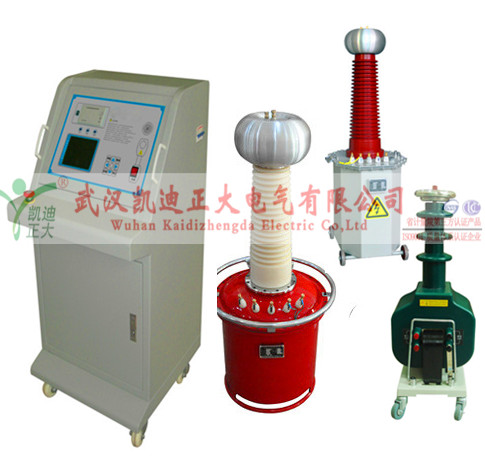

KDYD系列智能工频耐压试验装置是根据国家最新电力行业标准而设计的、性能高新的智能型耐压试验设备，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。
YDJ油浸式轻型高压试验变压器采用单框芯式铁芯结构。初级绕组绕在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。
油浸式试验变压器别称有：油式试验变压器、油式变、高压油浸式试验变压器、油式高压试验变压器、高压试验变压器、电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、交直流高压试验变压器、高压升压器、高压耐压机、高压耐压仪、试验变、直流试验变压器、带抽头充气式试验变压器、带抽头多用试验变压器。
YDQ交直流SF6气体试验变压器适用于变电站现场、户外10KV、35KV、110kV、220KV高压开关设备交流耐压。采用优质冷轧30Q－130取向硅钢片，叠成多级圆柱框形铁芯；高压塔式线圈是在特制的高强度绝缘筒上用QZ型导线直接连续绕制而成；外壳是无缝焊制钢瓶，尺寸适形，美观大方；内充新型绝缘介质SF６气体。不同在于高压套管内高压整流硅堆与短路杆的巧妙配合，插入和抽出可变换变压器是工频高压交流输出还是高压直流输出。在普通试验变压器的基础上，加上特殊的电气结构及精细的制作工艺，使得此类变压器局放量很小（≤5PC），有利于用局放仪在高电压状态下判别其它被试品（如GIS、CVT、电缆附件、主变等）的局放量。产品的设计构思、材质选择以及工艺流程等都是全新的，其体积小、重量轻、外形美，各项技术指标达到<<JB3570－９８>>标准要求。
充气气体试验变压器别称有：交直流SF6气体试验变压器、充气式试验变压器、高压试验变压器、电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、带抽头充气式试验变压器、带抽头多用试验变压器
GTB干式试验变压器，是引进国外最新高新技术，利用高新的生产设备，采用了线圈环氧真空浇注成型及CD型 铁芯的新工艺、新材料。与其同容量，同电压的油浸式试验变压器相比，明显地具有重量轻、体积小、造型美观、性能稳定、使用携带方便、无渗漏油等优点。并有 效地削弱了漏磁提高了绝缘强度和抗湿能力。特别适用于电力系统及各电力用户在现场检测各种电气设备的绝缘性能，直流耐压及泄漏电流试验。是替代目前笨重的 油浸式变压器的产品。GTB系列干式试验变压器利用高新的生产设备，采用线圈绕组环氧真空浇注及CD型 铁芯的新工艺，和同类产品油浸式变压器相比，明显地降低重量，减少体积，在质量上提高了绝缘强度和抗湿程度，并有效地削弱了漏磁而大大加强。方便等特点， 特别适用于现场操作使用，是国内更新换代的新型交直流两用高压试验变压器。本系列产品适用于电力系统及各电力用户的现场检测各种电气设备的绝缘性能试验、电器产品的直流高压小电流的各种电压系统或装置中的高压电源。
干式试验变压器别称有：电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、交直流高压发生器、高压升压器、高压耐压机、高压耐压仪、干式耐压试验变压器、程控工频耐压测试仪、智能干式试验变压器、自动干式耐压试验装置、变压器耐压测试仪、环氧树脂干式试验变压器、环氧树脂浇筑试验变压器、固体试验变压器。
产品特点：
1、320×240液晶显示器、高速热敏打印机。
2、高压电压、高压电流、低压电压、低压电流4路测量方式，高精度传感器和高性能14位AD采集芯片。
3、人机对话全键盘操作方式，智能化工作全过程，任选自动方式和手动方式。
4、显示高压电压、高压电流、低压电压、低压电流，时间及耐压结果，显示直观明了。
5、完善的过压、过流保护，任意设定输出电压、电流上限、低压电流上限和计时时间。
6、具有回零检测功能，回零确定后才可进行试验，安全可靠。
7、具有绝缘电阻测试功能，直接反映被试品绝缘强度。
8、逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。
9、超过设定高压电流或低压电流时自动切断电压输出，降压回零，并发生声光报警。
10、精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。
11、自动错误诊断，易于发现和解决问题。
12、可选配无线遥控控制功能、远程通信、门联锁警灯警铃、外接分压器校验接口等。
详细参数：
1、技术指标
工作电源: AC220V/380V±10%
工作频率: 50Hz±1
电压范围: 0~1000kV（根据用户可选）
容量范围: 0~1000kVA（根据用户可选）
电压精度: ≤1.0% (F.S)
电流精度: ≤1.0% (F.S)
计时范围: 0-999s
环境温度: -20℃~+50℃
环境湿度: 不大于85%RH
海拔高度: ＜1000m
储存温度： -25℃ ~ +55℃
2、主要产品
手动耐压操作台
手动耐压操作箱
智能耐压操作箱
3、主要设备配件：高压滤波电容、限流电阻、保护球隙、绝缘支架、微安表、分压器、放电棒、油杯等。
温馨提示：如果有需要试验变压器、变频串联谐振耐压装置、微机继电保护测试仪、电缆故障测试仪、电阻测试仪以及局部放电高压绝缘变压器断路器等电力试验设备的朋友可以随时联系我们在线客服或者电话咨询，价格优惠、保质保量！此篇文章介绍了工频交流耐压试验装置的产品特点、技术参数及专利证书，希望能够帮助到大家！
