KDHG自动互感器综合测试仪又称为互感器测试仪、互感器综合测试仪、互感器特性测试仪、CT动稳定和短时热电流试验仪、互感器特性综合测试仪、自动互感器测试仪、自动互感器特性测试仪、自动互感器特性综合测试仪、伏安特性测试仪、伏安特性综合测试仪、电流电压互感器测试仪、CT特性测试仪、PT特性测试仪等。

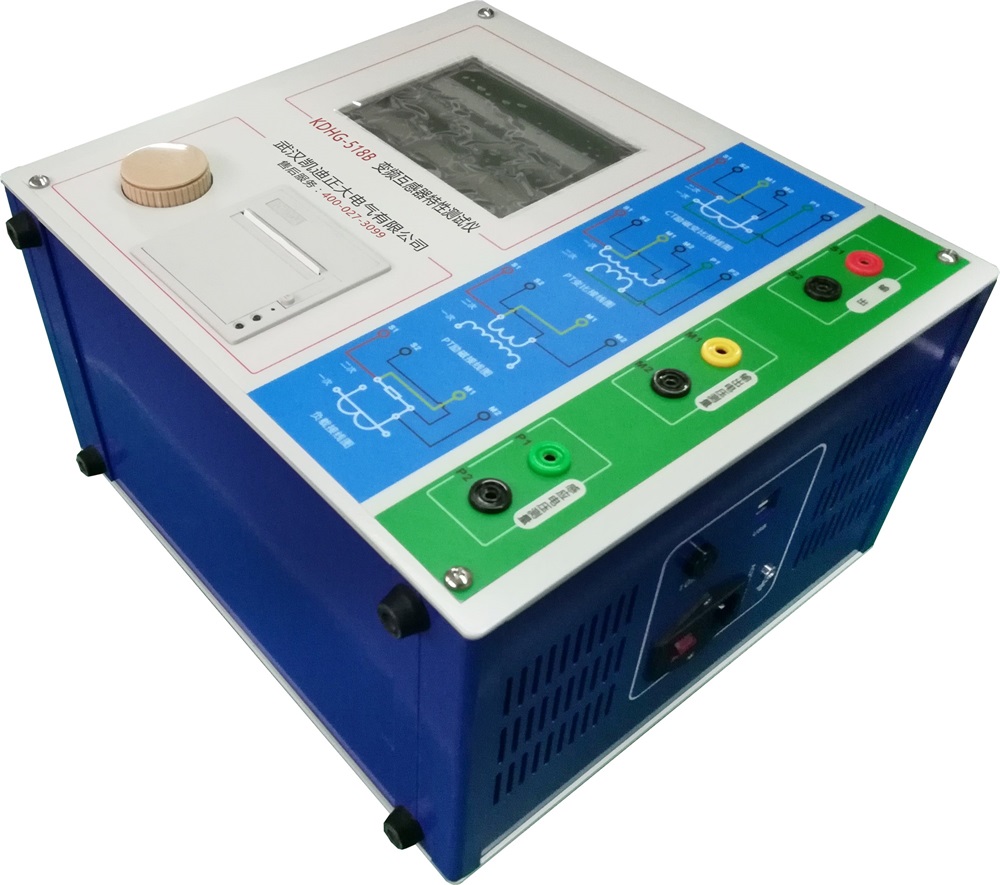

KDHG变频式互感器综合测试仪是武汉凯迪正大电气公司在广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代的电流、电压互感器测试仪器。装置采用高性能DSP和ARM、高新的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平，是电力行业用于互感器的专业测试仪器。

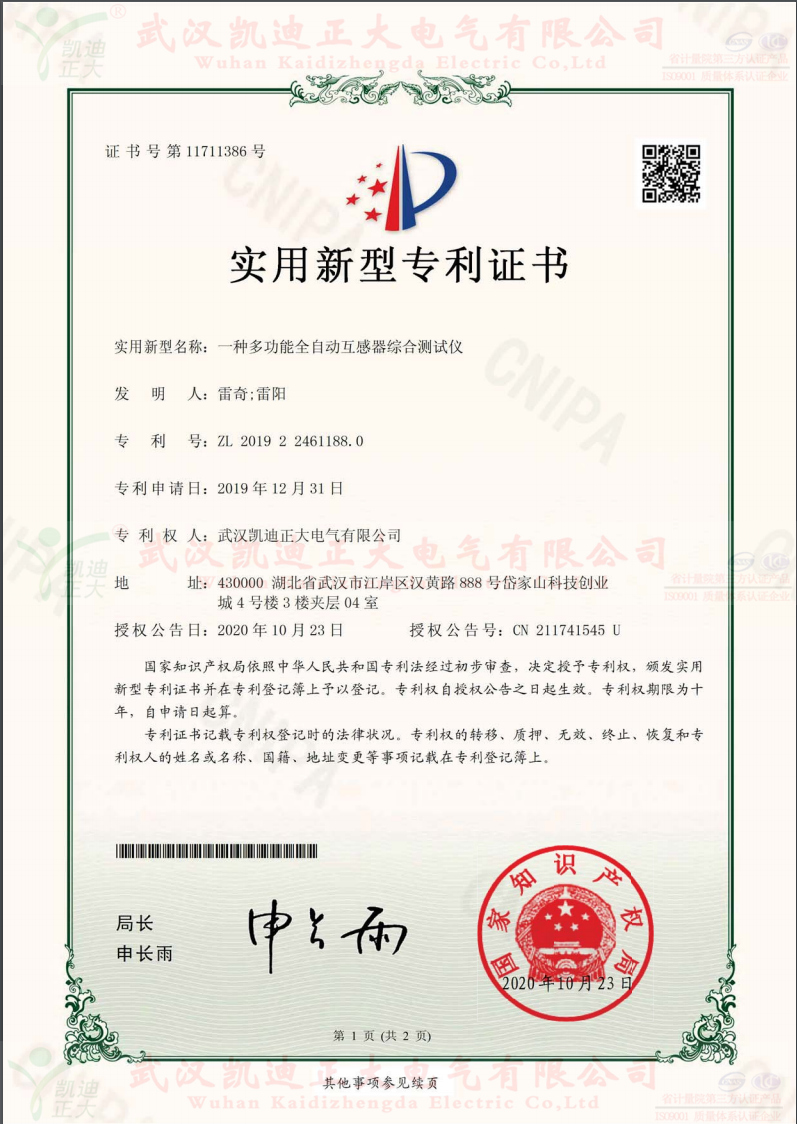

凯迪正大实用新型专利证书：一种多功能自动互感器综合测试仪。
证书号第11711386号，专利号:ZL 2019 2 2461188.0，发明人：雷奇、雷阳
专利权人:武汉凯迪正大电气有限公司，授权公告号:CN 211741545 U。
产品特点：
1、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
2、测试满足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
3、基于高新的低频法测试原理，能应对拐点高达45KV的CT测试。
4、界面友好美观，全中文图形界面。
5、装置可存储2000组测试数据，掉电不丢失。试验完毕后用U盘存入PC机，用软件进行数据分析，并生成WORD报告。
6、测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。
7、易于携带，装置重量<9Kg。
自动型测试： 快捷、简单、方便。
电源380AC与220AC自动，自动计算出拐点电压和电流及复合误差，直观判断互感器是否合格。可自动地测试描绘伏安特性曲线，省去手动调压、人工记录、整理、描曲线等烦琐劳动；无需专门培训，容易掌握。
功能全面
可测试保护CT伏安特性、5%和10%误差曲线，直阻、变比、极性。
a) 仪器可对电压互感器进行定性的测量：测量时，仪器在电压互感器 的一次侧加一定的工频电压，即可测量其一次电压和二次的感应电压，得出电压互感器在该电压下的变比和极性以及能够对电压互感器做伏安特性实验。
b) 仪器可测量电流和电压互感器的现场二次负荷，可测量该负荷下的电流互感器的比差和角差。
可扩展性强
a) 可外接调压器进行试验：若装置单机的输出电压、电流不能满足要求，也可以采用用户自备的调压器与装置连接进行测试。外接调压器试验接线和测试方法非常简单。
b) 可选外接升压器：选配的外接升压器最高可升至2000V、3A，用外接升压器可用于做5000/1等级电流互感器的伏安特性试验。
具有存储和打印功能，各设置参数掉电可以保存。
自带大屏幕图形LCD、全汉化图形面：清晰美观，直观方便。 测试时直接显示伏安曲线图，自带热敏打印机，可快速打印曲线图及测试数据；也能随时存储测试数据。
主要技术参数：
KDHG变频式互感器综合测试仪
1、测试用途：保护类CT，保护类PT
2、输出：0~180Vrms，12Arms，36A（峰值）
3、电压测量精度：±0.2%
4、CT变比测量范围：1~30000
精度：±0.2%
5、PT变比测量范围：1~10000
精度：±0.2%
6、相位测量精度：±5min
分辨率：0.5min
7、二次绕组电阻测量范围：0~300Ω
精度：2%±2mΩ
8、交流负载测量范围：0~300VA
精度：2%±0.2VA
9、输入电源电压：AC220V±10%，50Hz
10、工作环境温度：-10οC~50οC， 湿度：≤90%
11、尺寸33cm x 29.4cm x 18cm
12、重量<9kg
