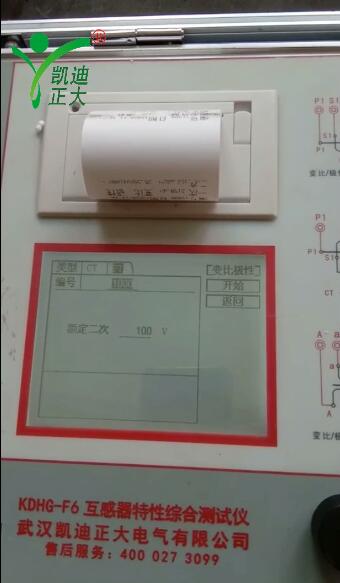

KDHG-F6互感器特性综合测试仪功能介绍及操作方法视频
作者：廖工来源：武汉凯迪正大电气有限公司日期：2020-11-16 12:00:00阅读：
KDHG-F6全功能互感器特性综合测试仪是一种专门为测试互感器：PT、CT（保护类、计量类）、伏安特性（励磁特性）曲线、自动给出拐点值、自动给出5%和10%的误差曲线、变比测量、比差测量、相位（角差）测量、极性判断、一次通流测试、交流耐压测试、二次负荷测试、二次绕组测试、铁心退磁等设计的多功能现场试验仪器。实验时仅需设定测试电压/电流值，不需要设置步长、分段点等参数，设备便能够自动升压/升流，并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来，支持数据保存和现场打印，不但省去手动调压、人工记录、描曲线等繁琐劳动，还能通过USB接口将测试数据上传到电脑进行编辑保存或打印。操作简单方便，提高工作效率，是一种性价比较高的高科技产品。
国内较先MBC电源控制技术，单相AC220V输入电源，并且工作电源与功率电源共用一个输入端口,设计更加科学合理,使用更加安全可靠。设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50-60Hz；能够真正有效模拟互感器的真实状态，符合国家相关检修规定。
KDHG-F6互感器特性综合测试仪功能介绍及操作方法视频指导：
https://haokan.baidu.com/v?pd=bjh&vid=14551413226204096747&fr=bjhauthor&type=video
产品特点：
1、支持检测CT和PT
2、满足 GB1207、GB1208等规程要求.
3、无需外接其它辅助设备，单机即可完成大多数检测项目.
4、自带微型快速打印机、可直接现场打印测试结果.
5、采用智能控制器，操作简单.
6、大屏幕液晶，图形化显示接口.
7、按规程自动给出CT/PT（励磁）拐点值.
8、自动给出5%和10%误差曲线.
9、可保存3000组测试资料，掉电后不丢失.
10、支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.
11、小巧轻便≤22Kg，非常利于现场测试
详细参数：
1、工作电源：AC220V±10% 、50Hz
2、设备输出：0～2500Vrms， 5Arms（20A峰值）
3、大电流输出：0～1000A
4、二次绕组电阻测量范围：0～50Ω
5、二次绕组电阻测量精度：≤0.5%
6、二次实际负荷测量范围：0～300VA
7、二次实际负荷测量精度：≤1%
8、相位测量（角差）精度：±4min
9、相位测量（角差）分辨率：0.1min
10、CT变比测量范围：25000A/5A（5000A/1A）
11、CT变比测量精度：≤0.5%
12、PT变比测量范围：1KV-500KV
13、PT变比测量精度：≤0.5%
14、工作环境温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m
15、尺寸、重量：410mm × 260mm × 340mm，重量：≤22Kg
