串联谐振耐压装置电路的选择特性是怎样的

串联谐振（或称为串联谐振耐压装置）电路的一个特点是电路响应幅度对频率上谐波影响的依赖性。在谐振频率及其周围的狭窄频率范围内，响应幅度达到最大值，而在与谐振频率明显不同的频率下，响应幅度比最大值小很多倍。如果将具有相同幅度的不同频率的谐波谐振之和加到这样的电路的输入端，则在输出端可以发现，其谐振频率接近于谐振频率的谐振幅度大大超过了谐振的幅度，而该谐振的频率与谐振频率不同。电路实际上是“通过”某些频率的振动，而“不通过”其他频率的振动。

理想情况下，选择电路的响应应在某个频率范围（称为电路带宽）内保持恒定，并且在该范围外为零。理想选择电路的归一化频率响应应具有矩形形状。实际选择电路的频率响应（包括串联谐振电路的频率响应）与理想选择电路的特性有所不同，因为发射和延迟（抑制）的频率范围之间没有清晰的边界。显然，它们的归一化频率响应越接近矩形，则实际电路的选择特性越高。

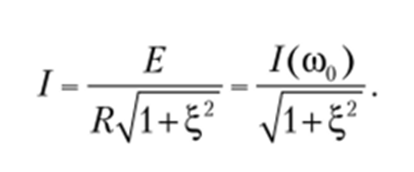

根据公式，中电流/的模数为



实际上，他们还使用电流模块的频率依赖性，称为PSK的输入谐振特性。

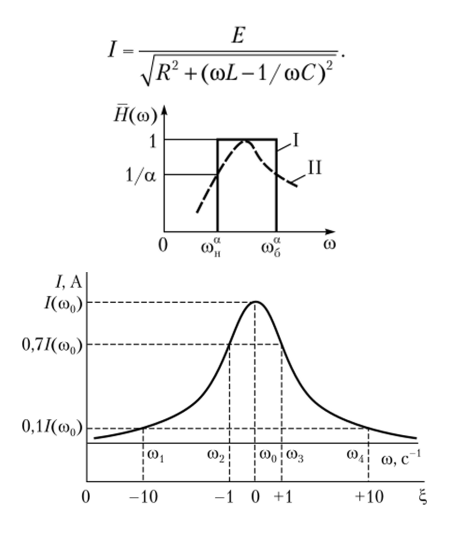

电流模块的频率依赖性曲线和输入电导率的频率响应曲线几乎相似。它们使您可以定义带宽和矩形UCS™比率。
