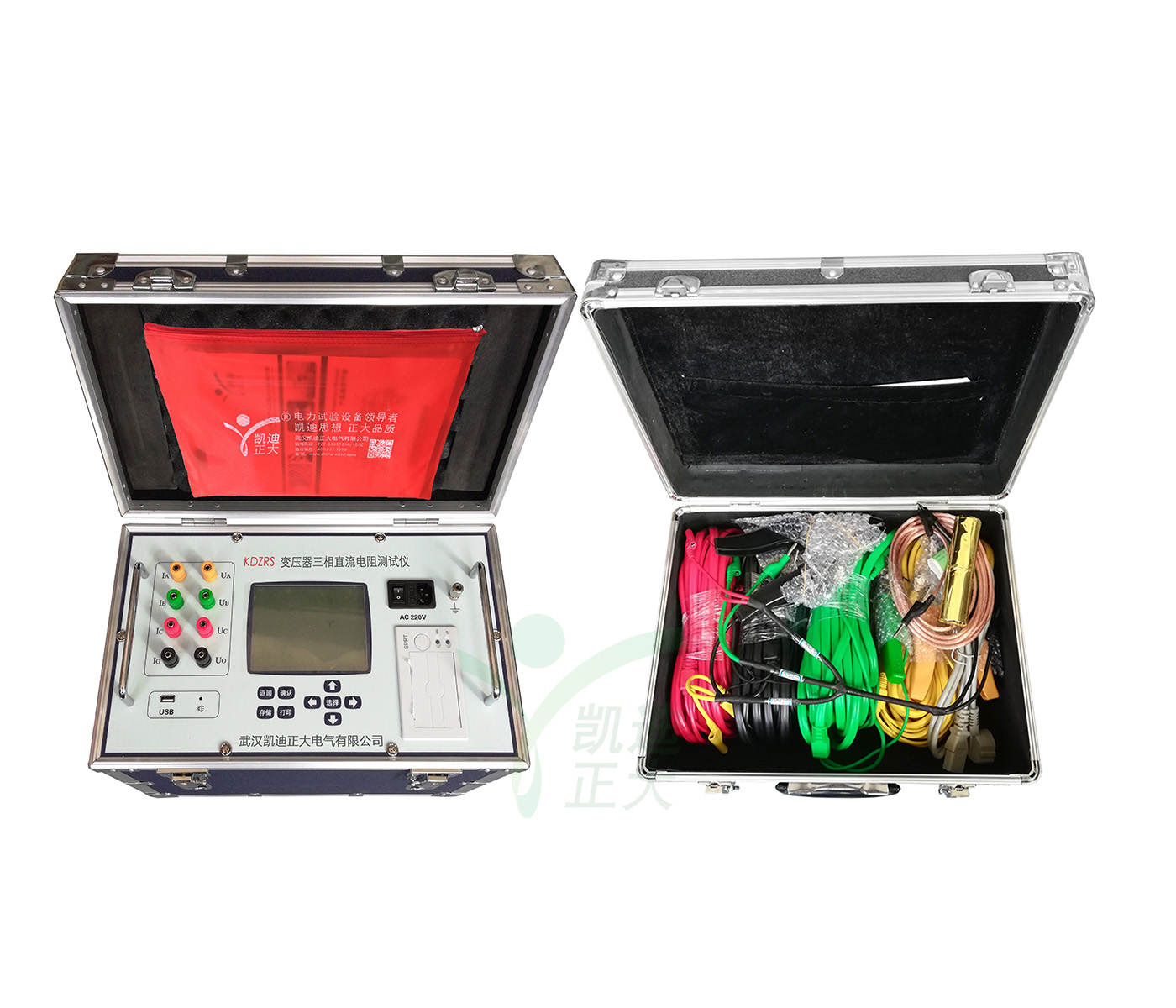

直流电阻测试仪测量变压器绕组的两种方法

直流电阻测试仪测量变压器绕组的直流绕组电阻的目的是检查绕组接头的焊接质量以及绕组之间是否存在短路。电压抽头开关的触点位置是否良好，抽头的实际位置是否匹配；导线是否断裂。绞合的电线和绕组断股。在对变压器进行大修时，或者在改变抽头位置之后，或者在出口故障被短路之后，都需要测量绕组的直流绕组电阻以及套管。



（1）电流，电压表法，也称为电压降法，原理是在被测电阻中通过直流电，测量电阻上的电压降，根据欧姆定律计算出被测电阻值。由于电流表和电压表的内部电阻会影响测量结果，因此应仔细考虑它们与测量电路的连接方式。

（2）平衡电桥法。这是一种使用电桥平衡原理测量直流绕组电阻的方法。常用的平衡桥有单臂桥和双臂桥两种。变压器直流电阻测试仪在测量变压器的直流绕组电阻时，应在变压器断电并移除高压导线之后执行。对于大型大容量电力变压器，rl串联电路的充电时间常数τ非常大，使得每次测量都需要很长时间才能等待电流和电压表指示稳定，因此工作效率非常低，并且经常使用特殊仪器（例如恒定电流）。用电源代替测试中的电源，可以大大减少测试时间。测量变压器线圈的直流绕组电阻的标准是：对于1600 kva以上的变压器，每相绕组的电阻之差应不超过三相平均值的2％，并且中性线应无绕组点引出线。线之间的差不应大于三相的平均值的1％，对于1600kva及以下的变压器，相之间的差一般不大于三相平均的4％，线之间的差为一般不超过三相平均值的2％，与前一部分的测量值相比，其变化不应超过2％。并且中性点引出线不应缠绕。线之间的差不应大于三相的平均值的1％，对于1600kva及以下的变压器，相之间的差一般不大于三相平均的4％，线之间的差为一般不超过三相平均值的2％，与前一部分的测量值相比，其变化不应超过2％。并且中性点引出线不应缠绕。线之间的差不应大于三相的平均值的1％，对于1600kva及以下的变压器，相之间的差一般不大于三相平均的4％，线之间的差为一般不超过三相平均值的2％，与前一部分的测量值相比，其变化不应超过2％。
