针对串联谐振试验的结果 具体会有哪些影响因素
作者：廖工来源：武汉凯迪正大电气有限公司日期：2021-01-25 09:41:00阅读：

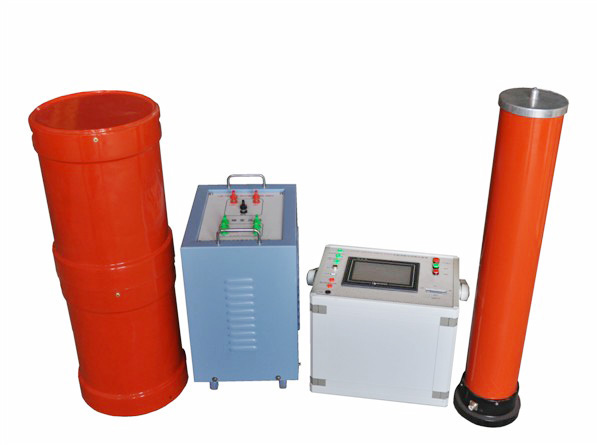

变频串联谐振（串联谐振耐压装置）采用多种保护措施，试验方便、安全、可靠，谐振电路的固有滤波效应使系统输出的测试电压波形几乎满足测试程序的要求，然而，串联谐振试验的结果往往存在一些不确定因素，那么这些因素有哪些？
1）高压引线的影响
当进行单台电气设备的交流耐压试验时，由于试验产品的电容量小，高压导线对试验的影响很小，室外配电设备整体进行交流耐压试验时，设备的安装高度随电压等级的升高而增大，电压越高，高压引线越长，一般地，高电压引线长，提高了电晕损耗，增加了电路的等效电阻。杂散电容形成的杂散电容与被测电容并联，电路的谐振频率降低，使q值降低。同时，周围电磁场的干扰增大，使得q值减小，因此，在进行高压级电气设备的交流耐压试验时，应尽可能使用波纹管的高压引线。
2）天气的影响
在高湿度条件下，引线的电晕损耗大大增加，周围电磁场的干扰增大，使q值减小。 当电路温度高时，电路的等效电阻大大增加，从而降低Q值。
3）试验时间的影响
随着试验时间的延长，设备受热，等效电阻增大，q值也呈下降趋势，这种现象在大热天非常显著，设备通常需要30分钟的休息才能继续使用。
4）电抗器的影响
反应器的一般要求是无损耗功率消耗反应器，如果工艺不好，损失往往很大，此外，当电抗器放置在铁板等金属件上时，会形成涡流损耗，等效电阻增大。
5）频率未选择谐振点对高电压测试中Q值的影响
在实际应用中发现，当电压上升到接近串联谐振试验电压时，电压上升过快，并伴有较大的电压波动，甚至会引起电压保护动作，须重新进行试验，不利于设备的安全，然而，如果电压保护值过大，则不能保护被测设备免受过电压影响，因此，一般将谐振频率降低到试验电压的2%，然后在不超过试验电压的40%的条件下，再对频率进行调整，并略小一些，以避免出现上述现象。
综上所述，除了依靠电抗器的良好性能外，还需要采取各种良好的电压共享措施和合理的导体选择、试验场的合理布置、合理的时间安排等，尽可能地增加Q值，并采取散热等措施，降低加热对Q值的影响。
