产品概述

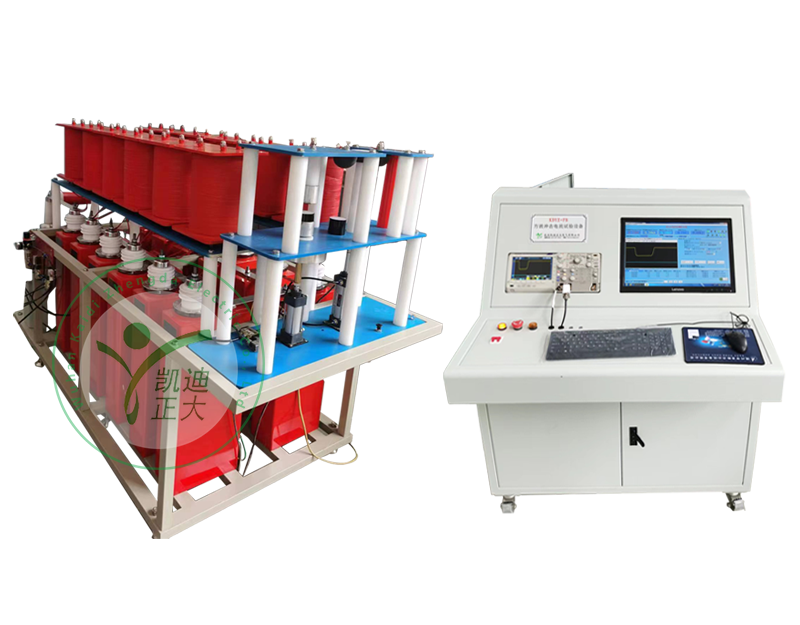

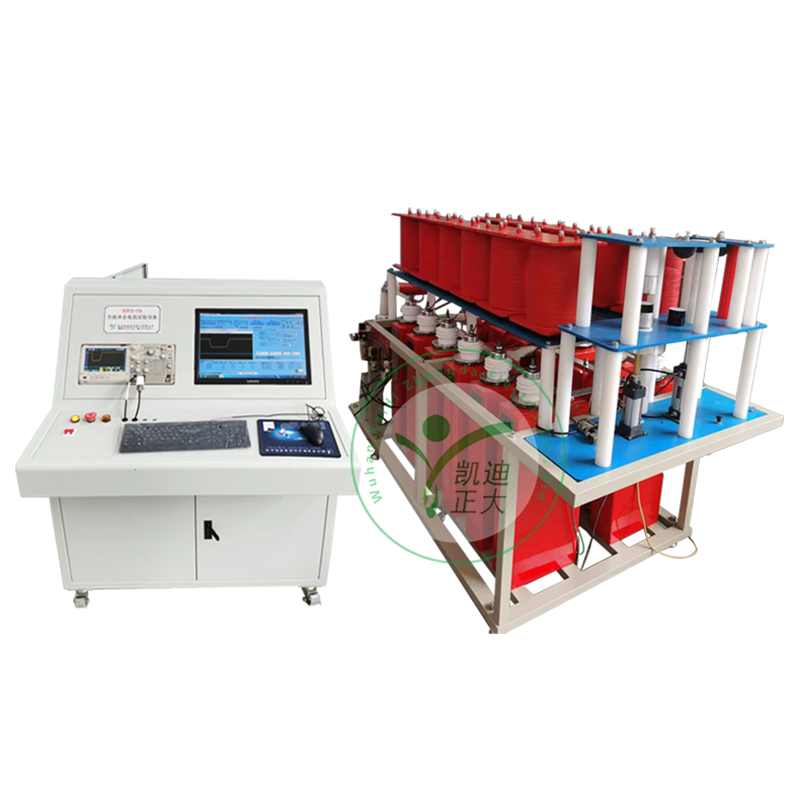

KDYZ-FB方波冲击电流试验设备是依据交流无间隙氧化锌避雷器有关试验标准设计的一种用于系统额定电压在10KV以下各等级避雷器以及氧化锌电阻片小电流残压/泄漏电流测试的仪表,它对于避雷器及氧化锌电阻片生产厂、电力系统的避雷器及氧化锌电阻片性能检测。

氧化锌避雷器生产常用设备：
KDYZ-CY残压试验设备；
大电流冲击试验设备；
KDYZ-FB方波冲击电流试验设备；
KDYZ-moA直流参考电压试验设备；
水煮试验箱；
KDYZ-201阻性电流测试仪；
KDJF-202局部放电测试仪；
KDYDJ-20kvA150kV工频试验变压器；
KDZG-II直流高压发生器。

计算机软件控制系统：

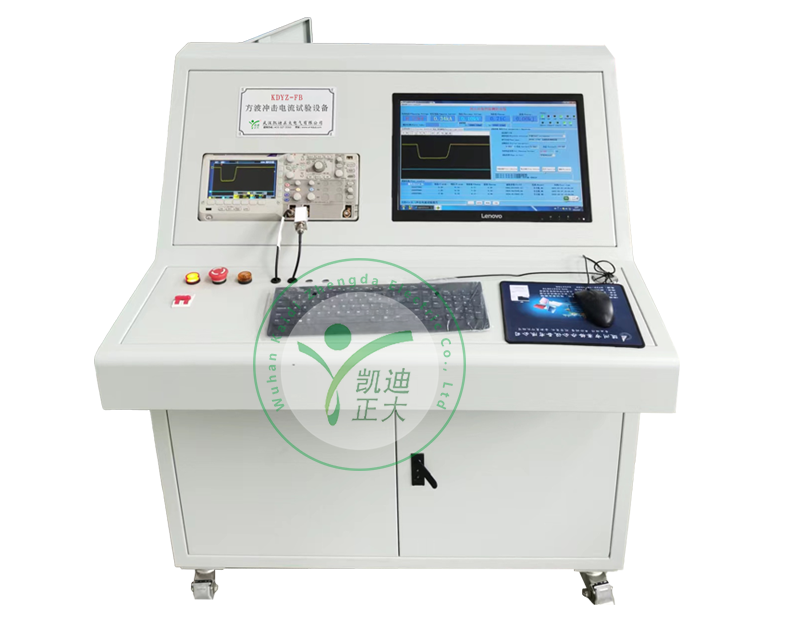

1 读取和控制示波器：计算机与示波器通讯，可以读取示波器各个参数和试验波形数据，也可以通过计算机对示波器进行设定，这样计算机就和示波器组成了一个虚拟仪器系统。
2 试验波形分析：计算机软件可以对试验波形数据进行分析处理，自动测量并显示冲击电流峰值、波头时间和波尾时间，电荷量、能量等参数。
3 试验数据管理：计算机软件可以对试验波形、试验数据进行存储。可以根据要求进行试验数据查询，也可以按要求将试验记录报表打印。三种文件格式：Excel或Word、PDF。

安全保护：
1 过电压、过电流、门禁联动、紧急停止、充电声光警示、自动放电、接地。配备手动接地棒：试验人员接触发生器本体、更换波形电阻、更换被试品、维修等之前必须用接地棒放电，并将接地棒挂接在本体。
2 试品配有防爆盒：防止试验中被试品发生闪络、击穿等损坏时导致的爆炸残留物飞溅而引起意外伤害。

接地电阻：≤0.5Ω

工作电源：220V±10%、50Hz。

主要技术指标
2mS 方波冲击电流试验设备
试品：电阻片 (U1mA≤6kV)。

电流波形：2mS 方波。

额定电流：2mS 800A。

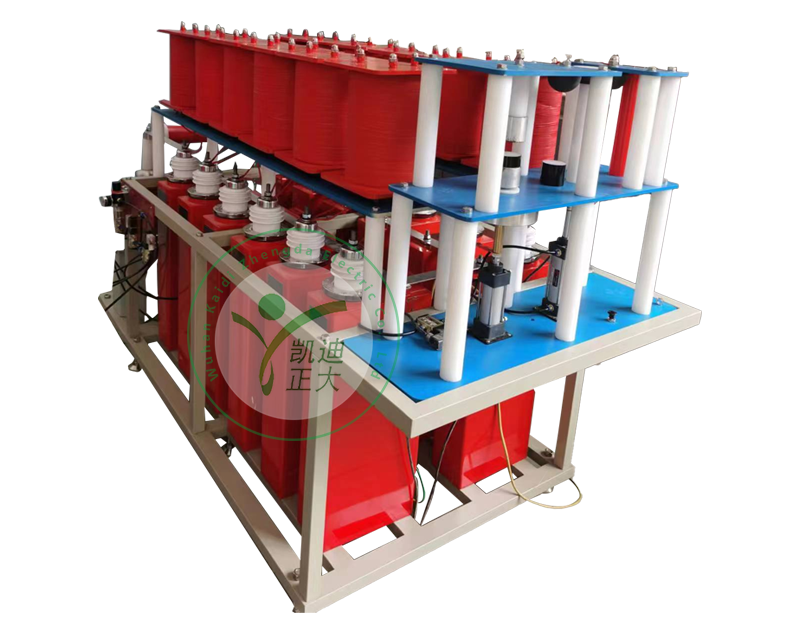

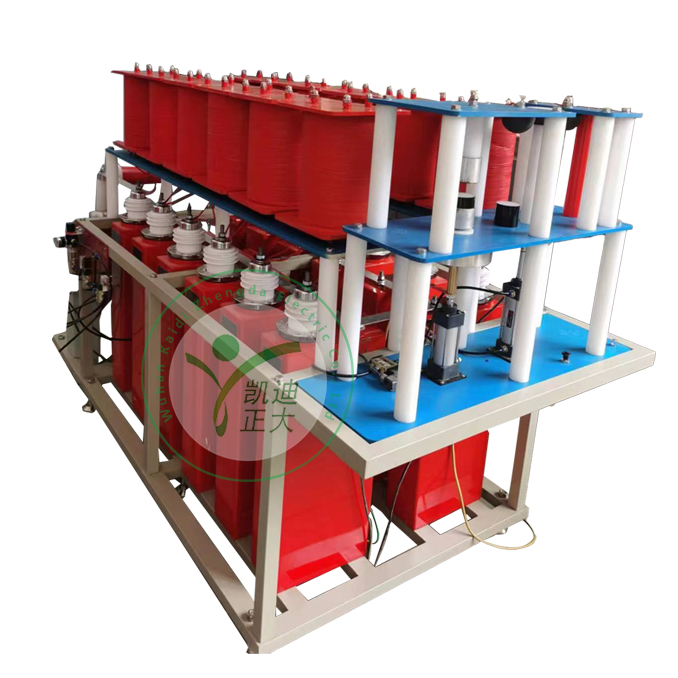

储能电容器：10台。

点火方式：气动位移放电球距。自动、手动两种控制方式。

电流极性：正。波形显示：电流-负；残压-正。

电流测量：罗氏线圈（1-1500A），准确度：1%。

系统测量准确度：3%。

数据、波形采集：示波器（美国泰克）。
