产品概述

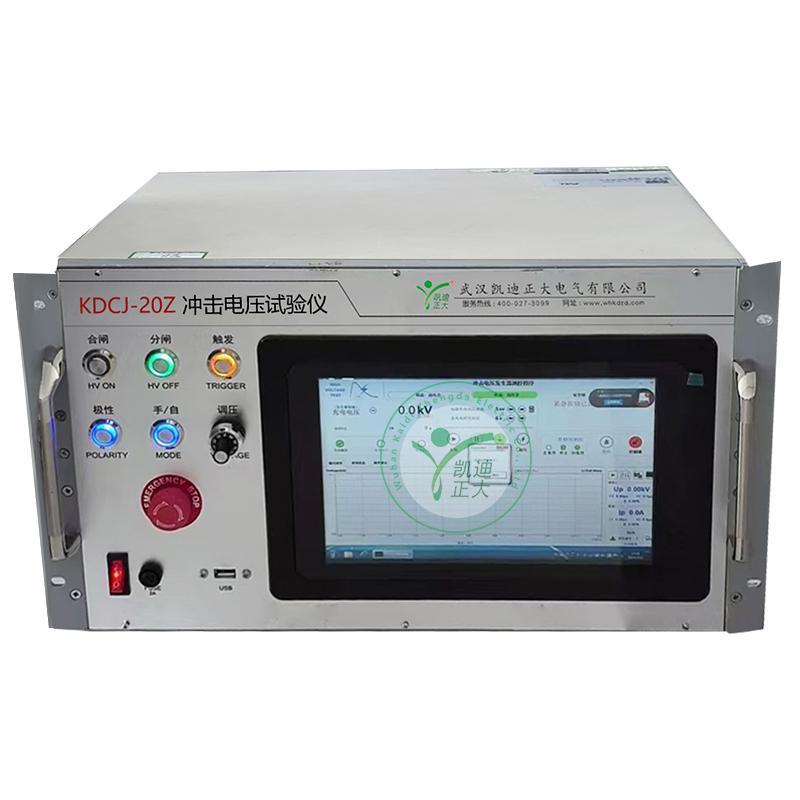

KDCJ-20Z触摸屏智能冲击耐压测试仪是根据TB/T 2653、GB/T22387、GB/T17627、GB/T16927、GB14048、GB7251、GB/T16935、IEC61730、GB4706、GB3048等标准要求，用于充电桩、新能源汽车、太阳能、低压成套、低压电器、高低压开关、电度表、电机、电线电缆、漏电保护器等产品安全性能检测的冲击电压试验仪器，是低压成套企业的“3C”认证检验设备。设备采用高速单片机设计，液晶显示，触摸按键设计，具有操作方便、性能稳定可靠、自动化程度高的优点。

KDCJ-20Z触摸屏智能冲击耐压测试仪用于各类电力设备进行雷电冲击电压全波试验，检验设备的绝缘性能。输出波形1.2±30%/50±20% μs标准雷电冲击电压全波，效率大于90%，过冲小于5%；测量模块整合了符合IEC标准的波形评估算法，能够自动计算并显示波形参数。


产品特点：
1、具有过流保护、充电异常保护、过压保护等功能，高压自泄放时间小于0.5秒。
2、配备可触摸显示屏，能够完整显示仪器状态。
3、面板功能简单，易于操作。
4、集成了波形测量模块，可直接显示输出波形。
5、测量模块整合了符合IEC标准的波形评估算法，能够自动计算并显示波形参数。
6、集成了数据库管理功能，可保存、回调测试波形
7、机柜式设计，便于携带。


技术参数及特性：
输出电压
输出冲击电压：0－±20kV；冲击峰值：±2－±20kV；
精度：±1％FS（4-20KV）（可修正）；

冲击电压波
空载输出波形：1.2±30%/50±20%μs标准雷电冲击电压全波，效率大于90%，过冲小于5%
最低输出电不大于 10%设备标称电压;

输出方式
冲击次数 0－9999次及连续输出设定(0为无限次输出)；
间隔时间 1－99S； 默认为5S

电源条件
额定电压 AC220V±10%,50Hz；额定功耗400W。

环境条件
环境温度0－40℃；环境湿度不大于80％。

外形尺寸
仪器尺寸：590mm*547mm*347mm (长宽高)

重量：约40kg；
