KDCJ-400kV雷电冲击试验装置满足配电变压器、高压开关类设备、电流互感器、电磁式电压互感器的雷电冲击试验要求，标称电压：±400kV；额定级电压：±100kV；级数：4级；额定能量：30kJ；控制部分应能够对运行参数进行实时显示，能够完成冲击设备直流充电电压、充电时间、放电球距、触发方式和极性自动换接等参数的设定，并监控和测量其运行。

KDCJ-400kV雷电冲击试验装置系统有武汉凯迪正大公司研制具备与智能安全围栏智能互联;仪器设备内含通讯接口、网络加密及协议转换装置，具备检测数据直接采集、自动传输、数据加密功能，可实现将检测数据加密上传至招标方检测中心的检测网关。

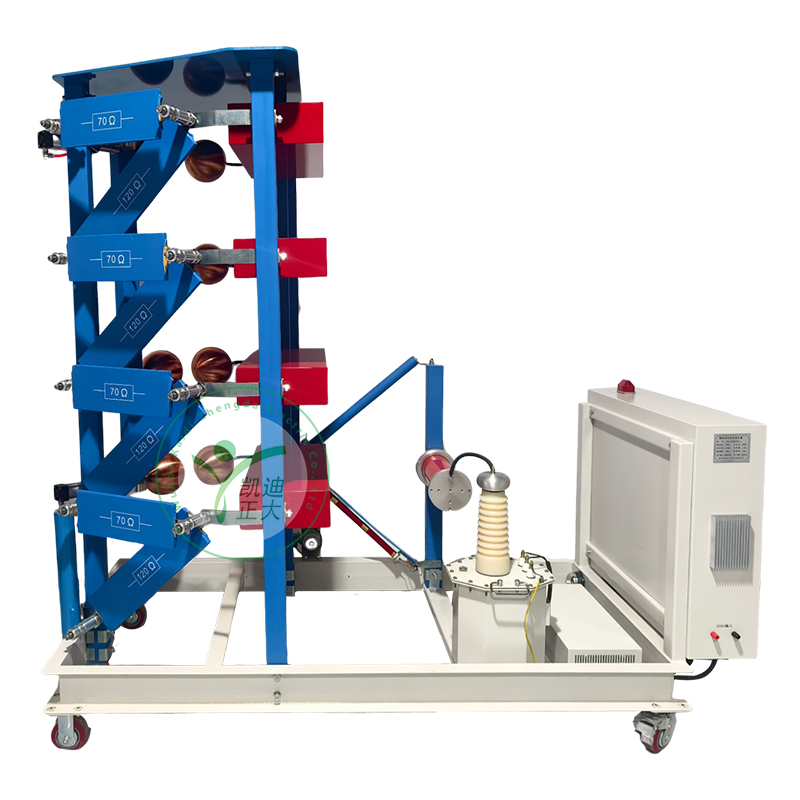

KDCJ-400kV雷电冲击试验装置冲击发生器本体模块
标称电压：±400kV；
额定级电压：±100kV；
级数：4级；
额定能量：30kJ；
冲击电容量：0.25µF；
额定级电容量/级电压/级能量：1mF/100kV/5kJ；
同步范围：＞20%；
同步放电失控率：＜5%；
最低输出电压：12kV；
充电电压不稳定度：＜±1.0%；
点火范围：10kV～100%UH。

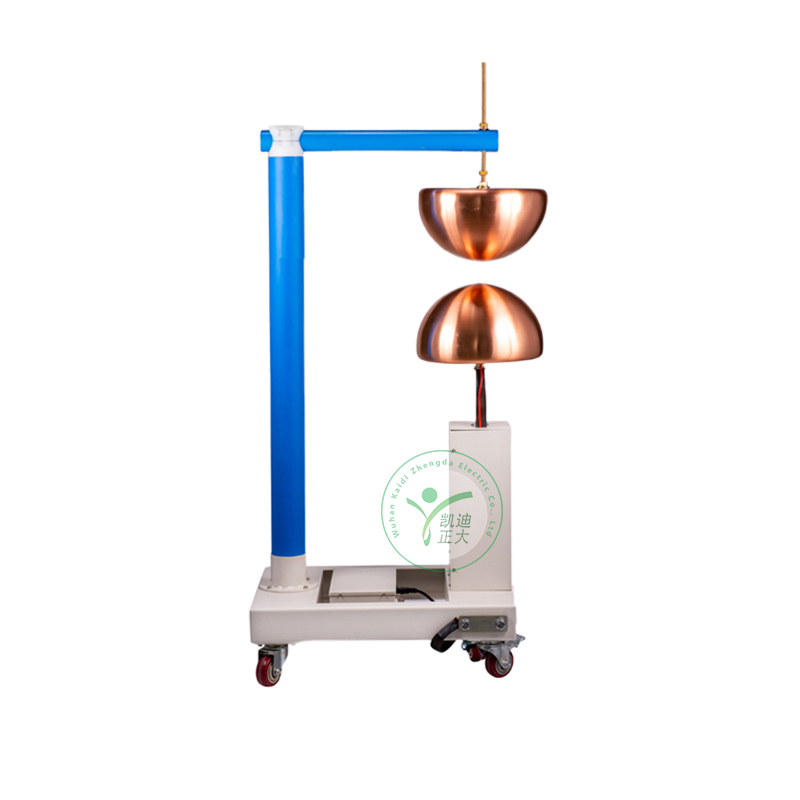

KDCJ-400kV雷电冲击试验装置单球截波装置
额定电压：300kV；
截断时间标准偏差：＜±0.2µS ；
级数：1级；
球隙数量：1对；
波头时间：1.2±30%s；
截断时间范围：2～6µS；
过冲：小于5%；
触发方式：三间隙球放电触发；
延时方式：采用LC延时；
结构型式：单球截波球隙距离由控制台通过电动传动机构调节，与控制台进行电气连接能够实现远程控制球距，在外加触发电压下，截断装置无误动和拒动，不同步率控制＜2%，成套装置手推可移动式，顶部装有均压罩。

KDCJ-400kV雷电冲击试验装置充电模块
武汉凯迪正大公司采用恒流充电装置；
采用绝缘筒油浸式充电变压器，原边电压220V，付边电压50kV，额定容量5kVA，变压器密封良好，无渗漏油；
采用2DL-150kV/100mA的高压整流硅堆；
保护电阻采用漆包电阻丝有感密绕在绝缘管上；
采用不对称倍压充电方式；
直流电阻分压器采用100kV/200MW/2W油浸式金属膜电阻，低压臂电阻装在分压器底法兰内，低压臂上的电压信号用屏蔽电缆引入控制台内；
自动接地开关采用电磁铁分合接地机构，试验停止时可自动将主电容器经保护电阻接地；
恒流充电的电感、电容装在控制台内，充电变压器、高压整流硅堆、保护电阻、自动接地开关和绝缘支柱等安装在一个移动式底盘上。

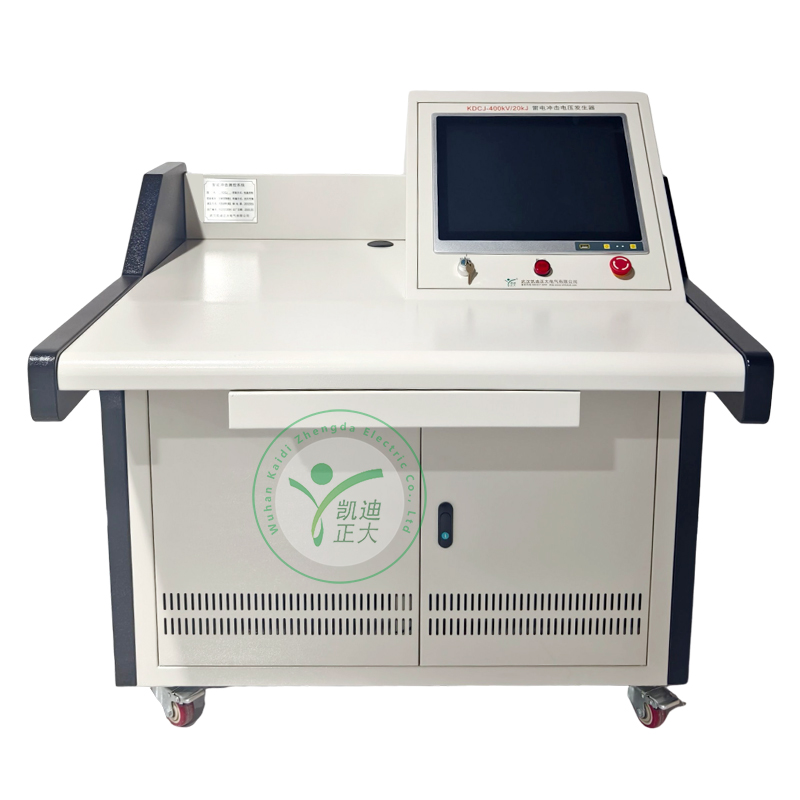

KDCJ凯迪正大公司计算机控制测量系统
每级充电电压整定范围：0～150kV
每级充电工作电压：10～150kV
充电电压调节精度：0.1kV
充电电压不稳定度：＜1%
充电升压时间：
a.设定范围：10～190S b.调节精度：1S c.报警延时2S

可控硅调压装置：
输入控制电压：4～200mA 输入电源电压：220V±10%（AC）
输出交流电压：10～220V（连续可调） 输出交流电流：0～23A
脉冲放大器点火脉冲：≥15kV/100ns


测量系统技术参数：
入口电压：＜±1000V
采样速率： 1.25GS/S
带宽：100MHz
通道数：2个
分辨率：8bit
功率：＜1000W

控制系统的功能要求
a.动作控制
能自动控制放电球距跟踪充电电压，并显示放电球距值
控制本体自动接地
冲击次数预置
b.充电控制
采用可控硅调压恒流充电方式
能够手动和自动控制发生器的充电过程，可根据试验要求，调节充电电压和充电时间并显示充电电压值
采用自控方式充电时，能使充电电压按所需的充电曲线上升，自动稳定在预先整定的充电电压值上
c.触发控制
能手动、自动或报警触发点火
能延时触发截波装置点火，其追时范围为0～9.9ms
d.安全联锁控制
整个系统具有完善的警灯、警铃等试验区报警功能和控制接口
具有门联锁功能
具有自动接地和安全接地与系统联锁，过流和过压保护功能
具有紧急停止功能
4）测量系统的功能要求：
具有波形显示，分析、成图和打印功能，设定测量参数，自动计算各波形数据，整个系统具有自动记录、自动分析、报告输出等三项基本功能。
