  • 702C三相继电保护测试仪
  • 702C三相继电保护测试仪
产品编号:

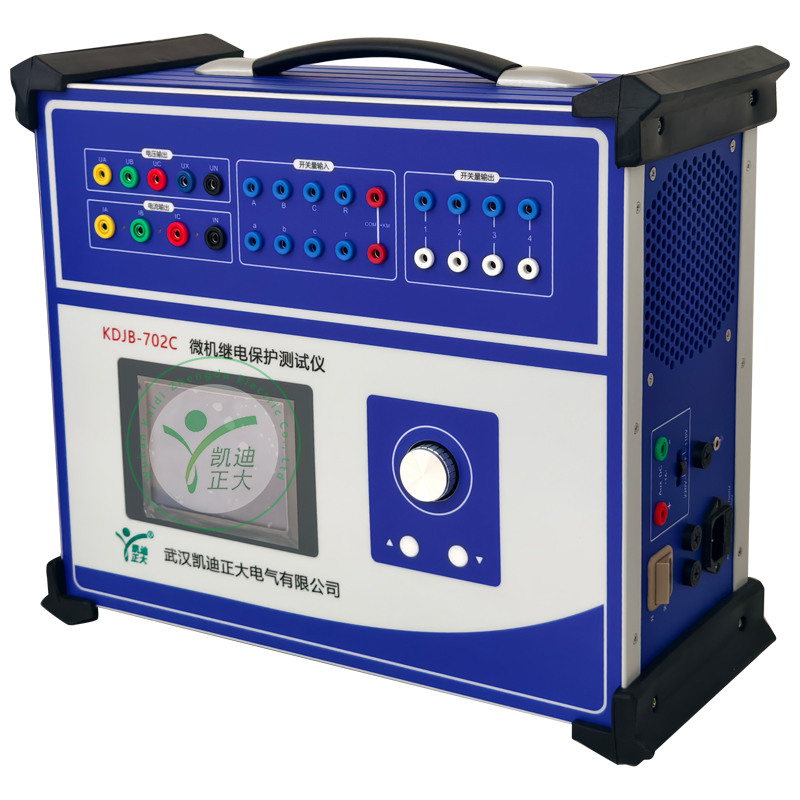

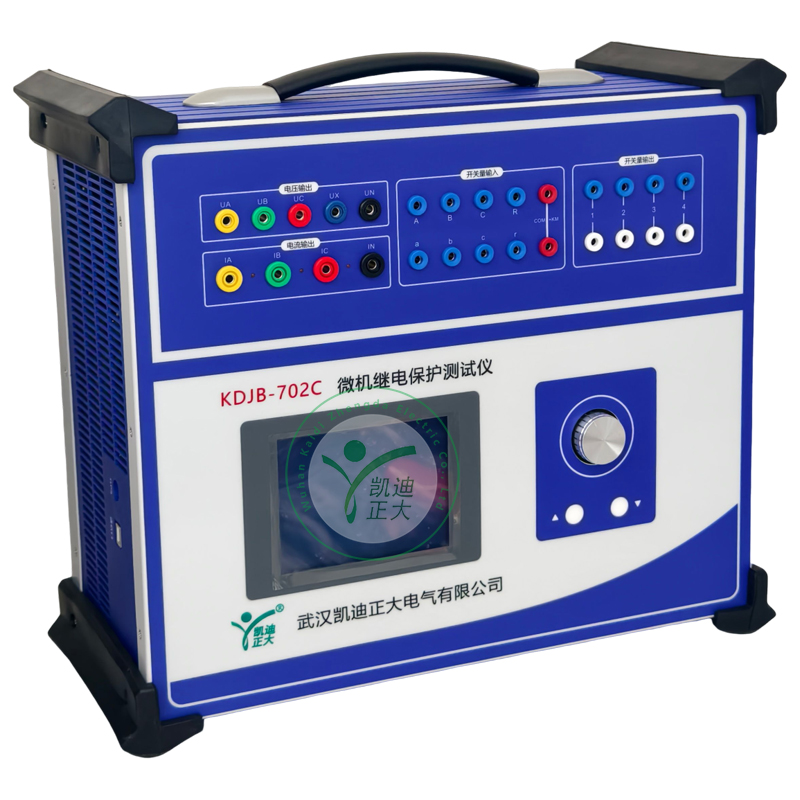

702C三相继电保护测试仪

参考标准:

相关信息:无相关信息

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述

可对各种继电器(如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等)及微机保护进行检定,并可模拟各种复杂的瞬时性、、转换性故障进行整组试验。


产品特点

标准的4相电压3相电流输出 具有4相电压3相电流输出,可方便地进行组合输出进行保护试验。每相电压可输出120V,电流三并可输出120A,第4相电压Ux为多功能电压项,可设为4种3U0或检同期电压,或某一电压值的情况输出。



单机操作方便 单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作,中文显示。可完成现场大多数试验检定工作,可对继电器及微机保护进行检定,并可模拟复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用,操作方便快捷。



双操作方式,联接电脑运行 通过Windows平台上的中文操作软件,可进行各种大型复杂及自动化程度更高的校验工作,可方便地测试及扫描各种保护定值,可实时存贮测试数据,显示矢量图,绘制故障波形,联机打印报表等。



软件功能强大 可完成自动化程度高的大型复杂校验工作,如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。



开关量接点丰富 继电保护测试仪为8路接点输入和4对空接点输出。输入接点为空接点和0~250V电位接点兼容,可智能自动识别。输入、输出接点可根据用户需要扩展。



大屏幕LCD显示屏 本机采用320×240点阵大屏幕高分辨率图形液晶显示屏,操作过程均在显示屏上设定,操作界面和试验结果均汉化显示,显示直观清晰。



自我保护 采用合理设计的散热结构,并具有可靠的多种保护措施及电源软启动,和一定的故障自诊断及闭锁功能。

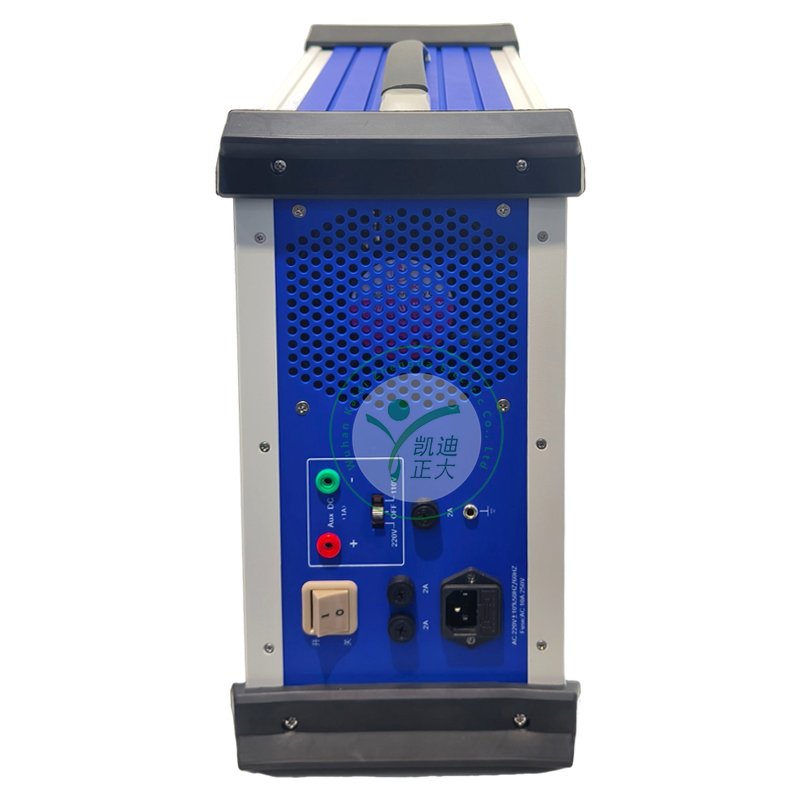

具有独立专用直流电源输出 装置设有一路110V 及 220V专用可调直流电源输出。



性价比高 属于跨专业联合设计产品,综合了多专业的科技成果。兼具大型测试仪的性能,和小型测试仪的价位。高性能价格比。

详细参数

交流电流输出
输出精度:0.2级
相电流输出(有效值): 0~40A
三并电流输出(有效值):0~120A
相电流长时间允许工作值(有效值):10A
相电流最大输出功率: 450VA
三并电流最大输出时最大输出功率:900VA
三并电流最大输出时允许工作时间:10s
频率范围(基波):0~1000Hz(联机)0~300Hz(单机)
谐波次数:0~20 次(联机)0~6次(单机)





直流电流输出
输出精度:0.5级
电流输出:0~±10A / 每相,0~±30A / 三并
最大输出负载电压:20V





交流电压输出
输出精度:0.2级
相电压输出(有效值): 0~120V
线电压输出(有效值): 0~240V
相电压/线电压输出功率: 80VA / 100VA
频率范围(基波):0~1000Hz(联机)0~300Hz(单机)
谐波次数: 0~20 次(联机)0~6次(单机)





直流电压输出
输出精度:0.5级
相电压输出幅值:0~±160V
线电压输出幅值:0~±320V
相电压/线电压输出功率:70VA / 140VA





开关量及时间测量



开关量输入:8路:空接点:1~20mA,24V;电位接点接入:“0”:0~ +6V; “1”:+11 V~ +250V
开关量输出:4对:DC:220V/0.2A;AC:220V/0.5A
时间测量:测量范围0.1ms ~ 9999s; 测量精度0.1mS
