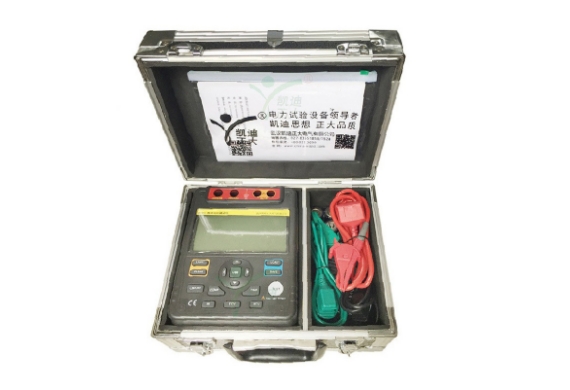

KD305A 绝缘电阻测试仪

作者：来源：武汉凯迪正大电气有限公司日期：2026-08-25 11:39:37阅读：

一：安全规范
为了避免在某些状态及操作下、有可能引起的严重或致命的损害。
（1）切勿测量交/直流电压在600V以上的电路。
（2）请勿在易燃性场所测试，火花可能会引起爆炸。
（3）如果仪器表面潮湿或操作者手是湿的请勿操作本仪器。
（4）当测量时，不可接触测试笔导电部位。
（5）当测试线短路连接在仪器上时，不要按下TEST键。
（6）测量时请勿打开电池盖。
（7）执行绝缘测量时，不可触摸待测线路。
（8）如果仪器出现异常请停止使用。例如：仪器破损或裸露出金属部分。
（9）在电压超过33Vrms,46.7Vacrms或70Vdc的状态下工作时一定要小心谨慎。此类电压可能引起电击。
（10）在做完高阻测量之后，待测电路中的电荷储存必须加以释放。
（11）仪器于潮湿状态下请勿更换电池。
（12）确定所有测试导线与仪器的测试端口连接牢固。
（13）当打开电池盖时，确保仪器已关机。

二、产品简介

KD305A 绝缘电阻测试仪是一台智能微型绝缘测试仪器，整机电路设计采用微机技术设计为核心，以大规模集成电路和数字电路相组合，配有强大的测量和数据处理软件，完成绝缘电阻、电压等参数测量，性能稳定，操作简便。适用于现场电力设备以及供电线路的测量和检修用户，KD305A 绝缘电阻测试仪是您的理想的选择。

三、产品特点
1、自动释放电压功能。
2、USB接口数据传输。
3、背光功能便于在阴暗光线下工作。
4、条形图显示测量结果。
5、高压提示符和红色警示灯。
6、自动关机功能：当测量结束后15分钟如果不操作会自动关机，自动关机后按ON/OFF键1秒后方可开机。
7、18组数据存诸功能。
8、设定测试时间TIME功能：在指定时间15分钟内自动执行测量。
9、COMP测量（比较功能测量）：PI测量（极化指数测量）。 PI测量能在任意两点时间里，根据设定自动测量电阻比率。
10、环境温度：23±5℃
11、环境湿度：45～75%RH

四、技术规格
1.<绝缘电阻测试>

额定电压	500V	1000V	2500V	5000V
测量范围	0.5MΩ-20GΩ	2MΩ-40GΩ	5MΩ-100GΩ	10MΩ-1000GΩ
开路电压	DC500V 0%~+20%	DC1000V 0%~+20%	DC2500V 0%~+20%	DC5000V 0%~+20%
测定电流	500KΩ负荷时：1~1.5mA	1MΩ负荷时：1~3mA	2.5MΩ负荷时：1~3mA	5MΩ负荷时：1~3mA
精确度	0.5MΩ~99.9MΩ:±(3%+5) 100MΩ~99.9MΩ:±(5%+5)10.0GΩ~20.0GΩ:±(10%+5)	0.5MΩ~99.9MΩ:±(3%+5) 100MΩ~99.9MΩ:±(5%+5) 10.0GΩ~40.0GΩ:±(10%+5)	0.5MΩ~99.9MΩ:±(3%+5) 100MΩ~99.9MΩ:±(5%+5) 10.0GΩ~100GΩ:±(10%+5)	10MΩ~29.9MΩ:仅供参考30.0MΩ~99.9MΩ:±(3%+5) 100MΩ~9.99GΩ:±(5%+5) 100.0GΩ~99.9.0GΩ:±(10%+5) 100以上:~~±(20%+5) 湿度在50RH以下
短路电流	大于3.5mA

注意：在任何额定测试电压下，被测电阻低于10MΩ 时，不得连续测量超过10秒。

2.<电压测试>

	直流电压	交流电压
测量范围	±30~±600V	30~600V(50/60Hz
分辨率	1 V
精确度	±(2%+5)其中30~100V(50/60Hz)±(2%+8)

3、显示：液晶显示, 显示最大读数为9999.
4、低电池警告：电池图（4个格）(见表1).
5、超限指示：“OL”标记出现在绝缘电阻范围上.
6、自动量程功能.
7、单位显示：具有功能、电量单位符号显示.
8、工作条件：-10℃～ 40℃/相对湿度85%或更少些.
9、存储条件：-20℃～ 60℃/相对湿度90%或更少些.
10、外形尺寸：202mm(L)×155mm(W)×94mm(D).
11、重量：2kg（含电池）.
12、电流消耗：约600mA（最大）（平时保持在约20mA）.
注意：若需要选用电源适配器供电，请使用本公司提供的专用电源适配器，否则会有危险产生。

KD305A 绝缘电阻测试仪
出厂检测报告

检验日期		2026年07月13日				记录编号			KD26071302
环境温度		26℃				环境湿度			56%
分辨率		0.01MΩ				测量范围			10kV/0.01MΩ～2000GΩ
中值电压		250V、500V、1000V、2500V、5000V、10kV				额定电压			10000V
检定依据		JJG 1005-2005				绝缘电阻			≥50MΩ

测量电压		标准值		精度			测试值			示值误差(%)
250V(±10%)		0～10MΩ		±3%rdg±5dgt			10.00MΩ			0.00
		10～100MΩ					100.50MΩ			0.50
		100～1000MΩ					1000.50MΩ			0.48
		1G～10GΩ		±5%rdg±5dgt			9.50GΩ			-0.49
500V(±10%)		0～10MΩ		±3%rdg±5dgt			10.00MΩ			0.00
		10～100MΩ					99.95MΩ			-0.05
		100～1000MΩ					999.95MΩ			-0.05
		1G～10GΩ		±5%rdg±5dgt			9.85GΩ			-0.25
1000V(±10%)		0～20MΩ		±3%rdg±5dgt			19.85MΩ			-0.24
		20～200MΩ					200.00MΩ			0.00
		200～2000MΩ					199.50MΩ			-0.51
		2G～20GΩ		±5%rdg±5dgt			19.70GΩ			0.31
2500V(±10%)		0～2000MΩ		±3%rdg±5dgt			2000.00MΩ			0.00
		2000MΩ～20GΩ		±5%rdg±5dgt			19.50GΩ			-0.51
		20GΩ～200GΩ		±20%rdg±10dgt			199.85GΩ			-0.24
5000V(±10%)		0～2000MΩ		±3%rdg±5dgt			1999.60MΩ			-0.40
		2000MΩ～20GΩ		±5%rdg±5dgt			20.30GΩ			0.30
		20GΩ～200GΩ		±20%rdg±10dgt			200.20GΩ			0.20
		200GΩ～1000GΩ		±20%rdg±10dgt			999.90GΩ			-0.10
10000V(±10%)		0～2000MΩ		±3%rdg±5dgt			1999.50MΩ			-0.40
		2000MΩ～20GΩ		±5%rdg±5dgt			20.30GΩ			0.29
		20GΩ～200GΩ		±20%rdg±10dgt			200.10GΩ			0.19
		200GΩ～2000GΩ		±20%rdg±10dgt			1999.95GΩ			-0.09
1.外观	合格		2.显示能力		正常			3.示值误差			±3%
4.绝缘电阻	5000V ≥10GΩ		5.开路测量电压		5000V			6.中值电压			5300V
7.绝缘强度	3kV/50Hz正弦波交流电压1分钟,无击穿
测试结论	电性能指标、参数符合技术要求，KD305A 绝缘电阻测试仪，各种功能正常。各项检测结果符合JJG 1005-2005技术标准，绝缘电阻测试仪为合格产品。
