KDYDJ-30/250系列轻型交流高压试验变压器

一、概述

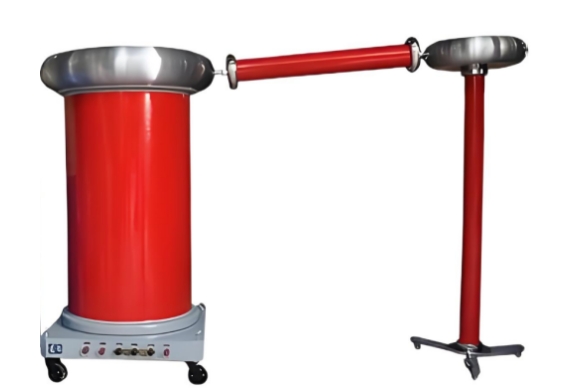

KDYDJ-30/250系列轻型交流高压试验变压器

KDYDJ-30/250系列轻型交流高压试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的，KDYDJ-30/250系列交流高压试验变压器是在原系列试验变压器的基础上按照国家标准《ZBK—41006—89》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

二、产品结构
KDYDJ-30/250高压试验变压器采用单框芯式铁芯结构。初级绕组绕在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。其外部结构图见图1。

三、工作原理：

KDYDJ-30/250高压试验变压器为单相变压器，联结组标号I．I．用工频380V(30KVA以上为380V)电源接人 X（T）C(为本公司生产的试验变压器配套专用设备，详细资料请见其具体使用说明书)系列操作箱(台)，经操作箱内自耦调压器(50KVA以上调压器外附)调节至0—400V电压输出至试验变压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。

高压套管中装有高压限流电阻，串接在高压回路中作高压保护限流，以获得高压负载能力，作为交流输出状态。

四、使用条件

1. 环境温度：0—40℃；
2. 海拔高度：＜1000m；
3. 相对湿度：＜85%；

五、技术参数

1. 输入电压：AC 0~400V
2. 输出电压: AC 0~250kV
3. 输入电流：AC 0~75A
4. 输出电流: AC 0~120mA
5. 额定容量：30kVA


250kV金属保护电阻

一、产品简介

250kV金属保护电阻适合于高压试验场合，以及电科院、中试所）对交直流高压试验器进行绝缘耐压、负载特性等检测。通过改变电阻单元的节数以及选择合适的串并联组配，可以得到任意额定电压、额定电流的负载等。

二、技术性能

型    号：KDZD-250
额定频率：50Hz
额定电压：275kV
额定电流：0.12A
标称电阻：10kΩ
局部放电量要求：100%额定电压（250kV）下局部放电量≤5pC；80%额定电压（200kV）下局部放电量≤3pC；
运行时间：同试验变压器
温    升：100%IH下连续运行1小时，电阻表面温升不大于100K；

三、结构型式：

采用镍铬丝缠绕在环氧管上，两端用连接管与变压器分压器相连；采用峰窝式结构，使电热丝发出的热量和空气充分交换，具有良好的散热性能，降低电阻使用时的温度，保证电阻母体材料在受热时强度不会降低；两端和中部有屏蔽还，当被试品放电时，保护电阻不会发生绝缘损坏；

四、整体技术指标

Ø 额定电压：250kV
Ø 额定电流：250kV时最大电流120mA
Ø 额定功率：5000W
Ø 工作方式：间断使用，额定功率3分钟
Ø 过载能力：可承受120%额定功率(电压110%、电流110%)1分钟
Ø 环境温度：-15℃-50℃
Ø 相对湿度：25℃时≤90%
Ø 长度：2000mm
Ø 重量：60kg
Ø 海拔高度：≤2000米



五、性能参数

Ø 每个单元电阻为0.5MΩ，额定电流10mA的高压无感电阻。
Ø 可选取合适位置加直流高压，并根据所需电流选择1至数个负载电阻并联使用。
Ø 在不超过额定电流的情况下，用户可以按照需要任意选择合适的位置加直流高压以得到所需负载电流.
Ø 当需要精确测量时，各个负载电阻相互间保持适当距离，相互间距离对负载电流有微小影响，可作负载电流微调。
Ø 在任何组合下该高压负载都能保证足容量输出。

KDFRC分压器

一、概述

KDFRC分压器，主要由高稳定无源阻容分压器和高精度数字表头组成。二部分装置及测量线、电源线、说明书集中在一个轻型铝合金箱内，便于携带和使用。本设备主要用于交直流高电压的测量，适用于电力系统现场测量及高等院校的实验室中交直流高压测量。

二、技术特征

型  号		KDFRC-50	KDFRC-100	KDFRC-250kV	KDFRC-300
测量范围（kV）		AC 50kV	AC 100kV	AC 250kV	AC 300kV
		DC 50kV	DC 100kV	/	DC 300kV
准  确  度		AC：1.0级          DC：0.5级
分压器阻抗		240MΩ	400MΩ	800MΩ	1200MΩ
分压器电容量		250pF	150pF	75pF	50pF
分  压  比		3000∶1	5000∶1	10000∶1	15000∶1
使用环境		温度范围：0~40℃      相对湿度≤85%
外型 (mm)	分压器	Φ94×440	Φ94×610	Φ94×1060	Φ94×1540
	箱  体	510×240×290	670×240×290	1110×270×290	1600×300×330
设备重量（kg）		10	17	21	31



三、工作原理

KDFRC-250kV由分压器和数字电压表两部分组成。分压器为无源阻容分压器，由高精度低温漂电阻和精密电容构成。数字电压表由真有效值电路、峰值测量电路及数字表等构成。分压器与数字电压表用同轴电缆联接，高压通过分压器分压取样送至数字电压表，通过功能切换按钮，分别检测相应值并显示于数显表，可直接读出所测量的直流、交流有效值、交流峰值和交流峰值/电压。本仪器操作方便、测量精度高。

四、工作条件：

1. 环境温度：0℃～+40℃
2. 相对湿度：≤85%
3. 海拔高度：≤1000m
4. 无严重影响设备表面绝缘和电气试验的化学性沉积物。
