近日，武汉凯迪正大电气有限公司生产的540KVA/270KV变频串联谐振成套试验装置，在生产车间顺利完成全部出厂试验，即将发往东欧国家摩尔多瓦。
主要适用对象： 一是针对110kV/630mm²高压电缆，长度0.8km，电容量≤0.16μF的交流耐压试验。在此类长距离电缆的安装后或运行维护中，须进行耐压测试以检验其绝缘强度。该装置能在30-300Hz的频率范围内输出128kV的试验电压，满足国际标准要求。
二是用于110kV GIS（气体绝缘组合电器）的交流耐压试验，最高试验电压可达265kV。该装置能有效发现GIS内部存在的绝缘缺陷，如自由导电颗粒、安装错误或绝缘子裂纹等，防患于未然。
核心性能参数如下： 系统总容量：540kVA，提供了强大的功率输出保障。
最高输出电压：270kV，足以覆盖110kV等级设备的高标准试验电压需求。
输出电流：2A，确保在容性负载上能建立并维持稳定的高电压。
频率调节：范围30-300Hz，分辨率高达0.01Hz，实现了精准的谐振点追踪。
波形质量：输出电压波形为正弦波，畸变率≤0.5%，确保试验结果的准确性。
系统品质因数(Q值)：≥30，意味着系统效率高，所需电源容量相对较小，节能且对电网影响小。
测量与控制：系统测量精度为1.0级，具备大屏幕显示，可实时监控输出电压、频率、电流等关键参数，并支持试验参数设置、数据打印及过压、过流、过热、闪络等多重保护功能。

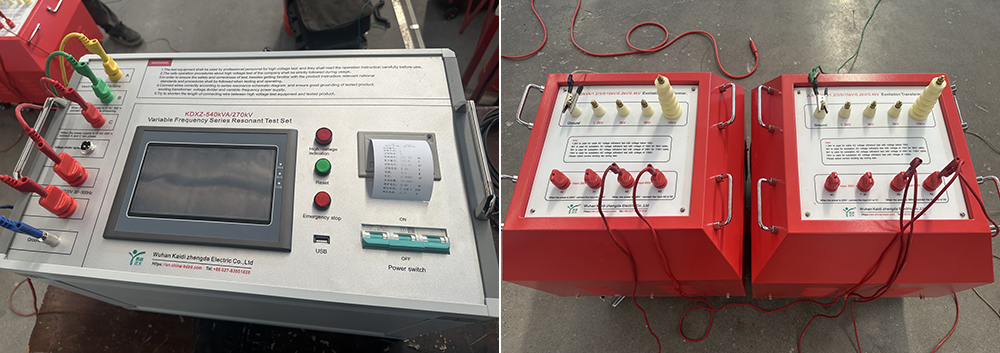

变频控制电源 ：作为系统的“大脑和心脏”，它将工频380V电源转换为频率和电压均可调的正弦波电源。采用高性能微机控制，具备手动、自动调谐、自动试验三种模式，操作灵活便捷。
励磁变压器 ：作为能量传递与隔离的关键部件，它将变频电源输出的电压提升至电抗器所需的工作电压。采用H级绝缘干式结构，内置屏蔽和过电压保护，安全可靠。
高压电抗器：这是产生高电压的核心元件。电抗器通过灵活的串并联组合，可以适应不同电压等级和电容量的试品要求，实现谐振频率的匹配。干式设计，重量轻，便于现场搬运和组合。
电容分压器 ：作为系统的“眼睛”，它负责精确测量高达270kV的试验电压，分压比1000:1，精度达交流有效值1.0级，为控制系统提供准确的电压反馈信号。
全面的出厂检验： 对变频电源，进行了绝缘电阻测试、2000V/1分钟的耐压试验以及满负荷下的温升试验（要求温升≤45K），验证其绝缘强度与持续运行能力。
对励磁变压器，执行了直流电阻、变比、空载损耗、短路阻抗、绝缘电阻等一系列电气性能测试，并在额定容量下进行了60分钟的温升试验（温升≤65K）。
对高压电抗器，同样进行了直流电阻、电感量测量、交流耐压试验以及额定容量下60分钟的温升考核（温升≤65K）。
耐压能力验证：在1.1倍额定电压下，持续加压1分钟，考核整套系统在极限电压下的绝缘稳定性。
保护功能模拟：进行了模拟短路试验，在0.5、0.8、1.0倍额定电压下突发短路3次，检验系统的快速保护机制是否能可靠动作，确保设备和人员安全。
运行状态评估：在整个系统运行过程中，确认其运行噪音低于60dB，满足环保要求。

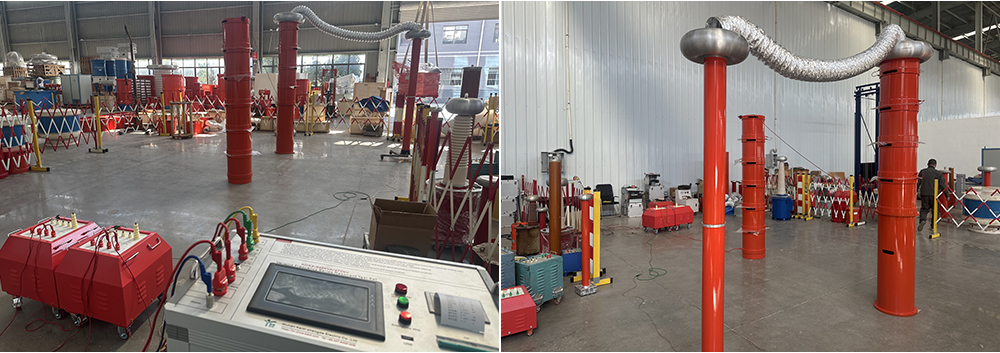

整个出厂实验过程有条不紊，数据记录详实。所有测试项目均一次性通过，各项性能指标符合甚至优于技术协议与国家/国际标准（如GB/T16927, IEC358等）的规定。实验的成功，标志着该套设备已经完全具备了发货和现场投运的条件。
