KDJB-1200Y继电保护测试仪成功交付并完成权威校准

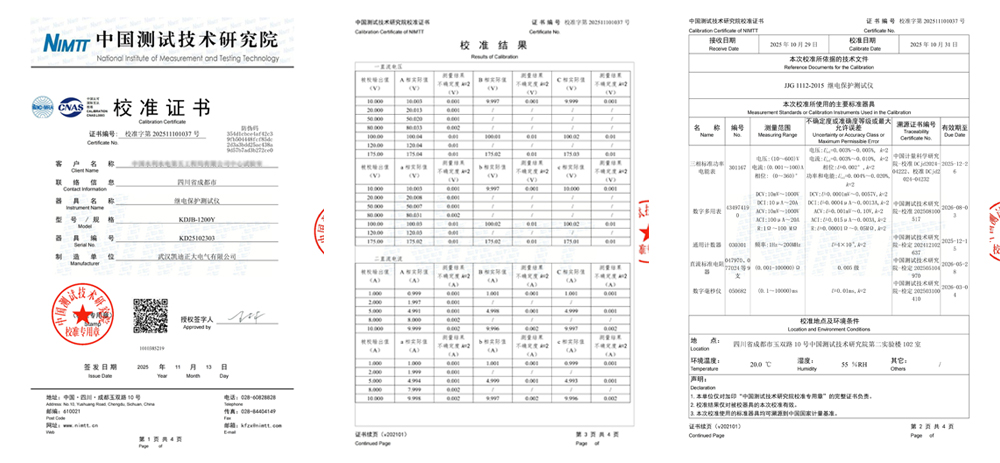

  在电力系统安全稳定运行中，继电保护装置扮演着“安全卫士”的角色，而其性能的可靠性则直接依赖于精准的测试与校验。近日，武汉凯迪正大电气有限公司成功向中国水利水电某工程局试验室交付了KDJB-1200Y 继电保护测试仪（出厂编号：KD25102303）。为确保仪器量值的准确可靠，该设备已送至国家权威计量机构——中国测试技术研究院（NIMTT） 进行了全面、严格的校准，并顺利获得校准证书（证书编号：校准字第202511101037号）。这标志着该仪器在电气输出、时间测量等关键性能指标上均符合国家计量规范要求。

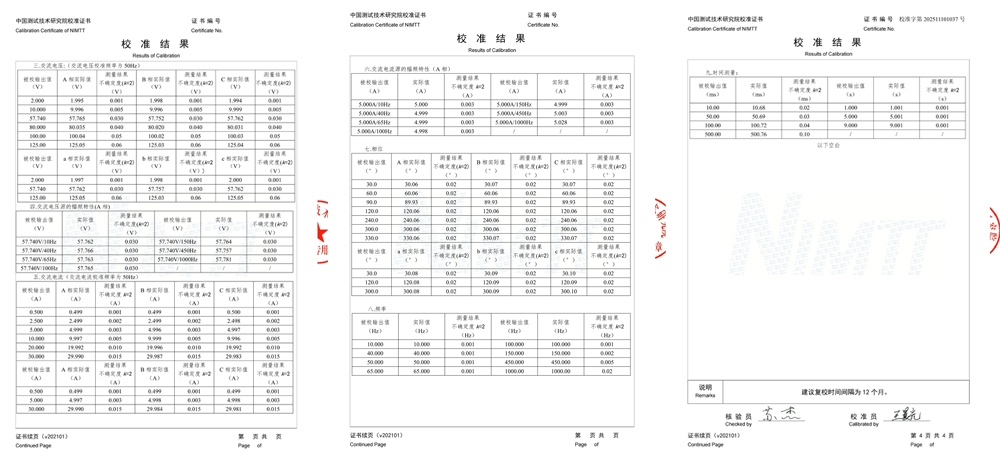

  校准内容全面覆盖了继电保护测试仪的所有核心功能，具体结果彰显了仪器的高精度与稳定性：

  直流电压与电流输出精度：在校准点，如直流电压100.00V输出时，A相实际值为100.04V；直流电流10.000A输出时，A相实际值为9.999A。所有校准点的实测值与设定值之间的偏差小，测量不确定度均处于低水平（如直流电压k=2时不确定度低至0.01V），满足0.1级（电压）和0.2级（电流）的高精度标准，为保护装置的静态特性测试提供了可靠激励源。

  交流电压与电流输出精度及幅频特性：在工频50Hz下，交流电压和交流电流在各校准点（如57.740V、30.000A）均表现出较优准确性。特别是在幅频特性测试中，在10Hz至1000Hz的宽频率范围内，输出电压和电流的实际值变化微乎其微（如57.740V/1000Hz时实际值为57.781V），证明了仪器在谐波测试、频率继电器校验等应用中的性能。

  相位与频率精度：相位输出在30°至330°的全范围角度内，实际值与设定值偏差均小于0.1°，不确定度仅为0.02°（k=2）。频率输出从10.000Hz到1000.00Hz，实际值与设定值高度一致，不确定度低。这对于测试功率方向继电器、同步继电器等对相位和频率敏感的装置至关重要。

  时间测量准确性：时间测量功能覆盖了0.1ms至9s的宽广范围。尽管在毫秒级短时间测量中存在微小的系统偏差（如设定10.00ms，实际10.68ms），但其测量结果的一致性和不确定度（k=2下为0.02ms至0.10ms）满足保护装置动作时间、返回时间等动态特性的精确测量需求。

  综上所述，本次校准不仅验证了KDJB-1200Y各项功能指标符合其技术说明书的要求，更以详实的数据证明了其输出的一致性和可靠性，为其在执行严谨的继电保护校验任务中提供了数据支撑。

  KDJB-1200Y是武汉凯迪正大推出的一款高端继电保护测试仪，集成了多项技术创新与人性化设计，旨在满足现代复杂电力系统对保护装置测试需求。

  核心用途方面，该仪器是电力系统调试、验收、定期检验及事故分析中不可或缺的工具。它能够广泛应用于发电厂、变电站、输配电线路以及水利水电、铁路、石化等工业领域，对各类微机型继电保护装置（如线路保护、变压器保护、母线保护、发电机保护、备自投装置、快切装置等）进行性能测试。其主要测试功能包括但不限于：

  常规测试：交流试验、直流试验、谐波试验、状态序列测试，用于校验电流、电压保护的启动值、返回值、动作时间等。

  专项测试：差动保护测试（比例制动、谐波制动）、距离保护测试、零序保护测试、整组试验（模拟真实故障过程）、功率方向测试、同期试验、频率及高低周保护测试等。

  高级分析：具备波形回放功能，可导入COMTRADE格式故障录波数据，重现现场故障情景，用于事故反演和保护装置行为分析。

  自动特性扫描：支持阻抗特性、反时限特性、差动特性等复杂特性的自动扫描与绘制，极大提高了测试效率。


产品特点方面，KDJB-1200Y展现了其技术优势：

  高保真线性功放：采用模块化线性功率放大器而非开关功放，输出波形纯净、失真度小，全程平滑精度优良，避免了高、中频干扰，确保测试信号的准确性。

  灵活强大的输出能力：提供多组电压和电流通道（最多可达9相电压、9相电流），可自由组合，既能满足传统测试，也轻松应对差动、备自投等复杂试验接线。交流电流每相最大输出30A，功率达450VA；交流电压每相最大输出120V。

  一体化智能设计：内置工业控制计算机和10.1英寸真彩液晶显示屏，无需外接PC即可独立操作。界面友好，软件功能强大，集成了二十余种测试模块，操作流程清晰。

  丰富的接口与连接方式：前面板集成多个USB接口、双RJ45网口、GPS天线接口，并内置WiFi模块，支持有线、无线多种方式连接PC进行远程控制，提升了现场测试的便捷性。

  精准的时间测量与开入开出：时间测量范围宽（0.1ms ~ 9999s），精度高（≤0.1ms）。提供10对自适应开关量输入和8对开关量输出（含4对快速开出），能够精确记录保护动作行为。
