便携式直流高压发生器如何接线
作者：凯迪正大股份来源：武汉凯迪正大电气有限公司日期：2017-02-15 15:00:00阅读：
便携式直流高压发生器是用来做直流耐压试验的基本设备。直流耐压试验和工频耐压试验是检验电气设备、电气装置、电气线路和电工安全用具等承受过压能力的主要方法。直流耐压试验可通过不同试验电压时泄漏电流的数值、绘制泄漏电流—电压特性曲线。直流耐压试验：能有效地发现绝缘受潮，脏污等整体缺陷，并能通过电流与泄漏电流的关系曲线发现绝缘的局部缺陷。由于直流电压下按绝缘电阻分压，所以，能比交流更有效地发现端部绝缘缺陷。同时，因直流电压下绝缘基本上不产生介质损失，因此，直流耐压对绝缘的破坏性小。另外，由于直流耐压只需供给很小的泄漏电流，因而所需试验设备容量小，携带方便。
下面拿避雷器直流耐压试验为例，说明便携式直流高压发生器的使用方法：

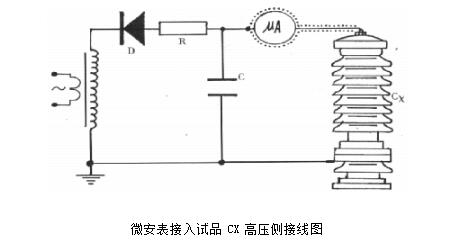

a.一般测量时，当便携式直流高压发生器接好线后，先把联接试品的线悬空，升到试验电压后读取空试时的电晕和杂散电流I，然后接上试品升到试验电压读取总电流Ⅰ1；试品泄漏电流：Io =Ⅰ1—I’ b.当需要精确测量被试品泄漏电流时，则应在高压侧串入高压微安表(见下图)

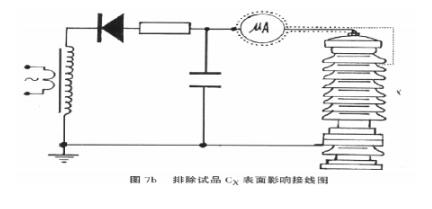

b.微安表须有金属屏蔽，应采用屏蔽线与试品联接。高压引线的屏蔽引出应与仪表端的屏蔽紧密联接。如果试品表面污秽要排除试品表面泄漏电流的影响可在试品高电位端用裸金属软线紧密绕几圈后与高压引线的屏蔽相联接(见下图)。

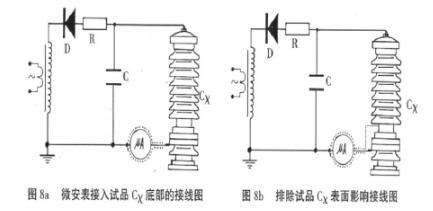

c.对氧化锌、磁吹避雷器等试品接地端可拆开的情况下，也可采用在试品的底部(地电位侧)串入电流表进行测量的方式。 当要排除试品表面泄漏电流的影响，可用软的裸铜线在试品地电位端绕上几圈并与屏蔽线的屏蔽相联接(见下图）
对于氧化锌避雷器等小电容试品一般通过测压电阻放电时间很快。而对电缆等大电容试品一般要待试品电压自放电至试验电压的20％以下，再通过配套的放电棒进行放电。待试品充分放电后挂好接地线，才允许进行高压引线的拆除和更换接线工作。如做容性负载试验时，一定要接上限流电阻。
电气试验的安全要求; 为保证人身和设备的安全，顺利进行高压电气试验至关重要。一切高压试验人员均应经过学习、考试合格后方可参加高压试验工作。电气试验的安全要求有：;
(1) 为了保证试验质量，提高试验效率，须在试验前做好一系列准备工作，重要试验项目要提出试验方案和安全、组织措施，经总工程师批准后，安排试验人员认真学习，充分讨论，达到彻底明了，心中有数。
(2) 工作前应查阅被试设备的以往试验报告和缺陷记录，并带到试验现场，以便试验时供分析核对。
(3) 试验现场周围须设置围栏，并悬挂“止步，高压危险”标示牌；试验所需的便携式直流高压发生器、表计、接线及工具，应提前准备，校验合格，配备齐全，放到试验现场的安全地点；试验现场应选择平坦、适宜的位置，远离带电设备和人行道，高压回路不应穿越人行道、楼梯等。
(4) 试验开始前，试验负责人应再次检查，确认：试验接线正确、调压器在零位、试验指示表计在零位、被试设备上无人工作、带电部位有足够的安全距离并有人监护。
(5) 凡试验所需的接地部位均应可靠接地。所用接地线须接在固定的接地点，不得随意接在铁丝网或管道上，接地线的连接须牢固可靠。
(6) 高压试验工作至少应有两人参加，操作时应带干净的线手套。工作负责人应负责现场设备和人员的安全，工作人员须听从工作负责人的指挥。加压时应由工作负责人发布命令并取得有关工作人员的呼应后，才能合上电源施加电压。试验操作人员和监护人员在加压过程中，应高度集中注意力，时刻监视便携式直流高压发生器和仪表指示。一旦出现异常现象，应先切断试验电源，然后将调压设备退回零位，停止试验。待查明原因、及时处理后，方可接通电源继续试验，不得盲目重试。
(7) 试验结束或者需要更换试验接线时，须保证试验电源有明显的断开点、被试设备放电完毕、试验变压器高压部分接地后，方可进行。
(8) 进行室外试验时，如遇较大的风、雷、雨、雪等天气，应立即停止高压试验工作。
