高压试验变压器的特点

作者:凯迪正大股份来源:武汉凯迪正大电气有限公司日期:2017-02-15 10:48:00阅读:



    高压试验变压器的结构按外壳材料可分为绝缘外壳和金属外壳两种。前者绝缘尺寸较小且不需套管,因此整个变压器的尺寸和重量都较小。后者按套管数量可分为单套管式和双套管式两种。单套管式的高压绕组的一端接地,另一端经套管引出,常用于500kV及以下的试验变压器;双套管式的高压绕组中点接铁芯和外壳,故高压绕组对铁芯和外壳、套管对外壳的绝缘都只有输出电压的一半,大大减轻了内、外绝缘的负担,有利于减小变压器的尺寸和重量。其外壳对地的电压是输出电压的一半,不难用瓷支柱加以绝缘,因此它特别适用于额定电压为750 kV及以上的试验变压器。

    高压试验变压器也可用于产生操作冲击波,研究操作过电压下电气设备的绝缘强度,它还是高电压直流发生器和高电压冲击电压发生器的组成部分,是高压实验室及现场高压试验的主要试验设备。产生工频高电压的试验变压器,主要用于研究和检验电气设备和绝缘材料在工频电压作用下的绝缘性能及其他与工频高压有关的各种电气性能,例如高压输电线路的电场效应、电晕损失、电磁干扰等。

    高压试验变压器的工作原理与电力变压器相同,但有以下特点:
    1.一般为单相变压器;
    2.电压高,容量小;
    3.短路阻抗较大;
    4.设计铁芯时,磁密较低,波形畸变率小;
    5.工作时间短,温升较低,没有复杂的冷却系统;
    6.不会受到过电压的侵袭,绝缘的安全裕度较小;
    7.在额定电压下对局部放电量有较严格的要求;
    8.通常通过调压器供电,以输出可调节的工频高电压。

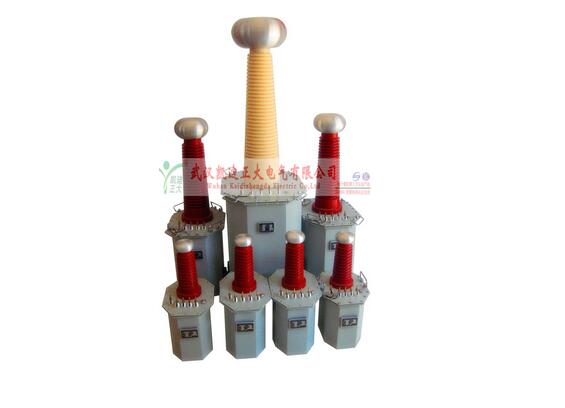

    武汉凯迪正大YDJ油浸式高压试验变压器功能特点:

    1.监视功能:高压电压 低压电流  零位指示  电源指示 工作指示 计时指示。
    2.采用新型时间继电器,计时范围更广(1S~99H)。
    3.保护功能:过流保护、零位启动保护、声光语言报警提醒。
    4.采用新型电流继电器,更精确、更可靠,确保人身及设备安全。
    5.试验变压器高压线圈为圆筒多层塔式,优质聚酯漆包线及高耐压值绝缘材料绕制而成。
    6.试验变压器(5kVA以上)装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点
