KDHG互感器特性综合测试仪使用方法以及注意事项
作者：廖工来源：武汉凯迪正大电气有限公司日期：2020-10-27 08:37:00阅读：

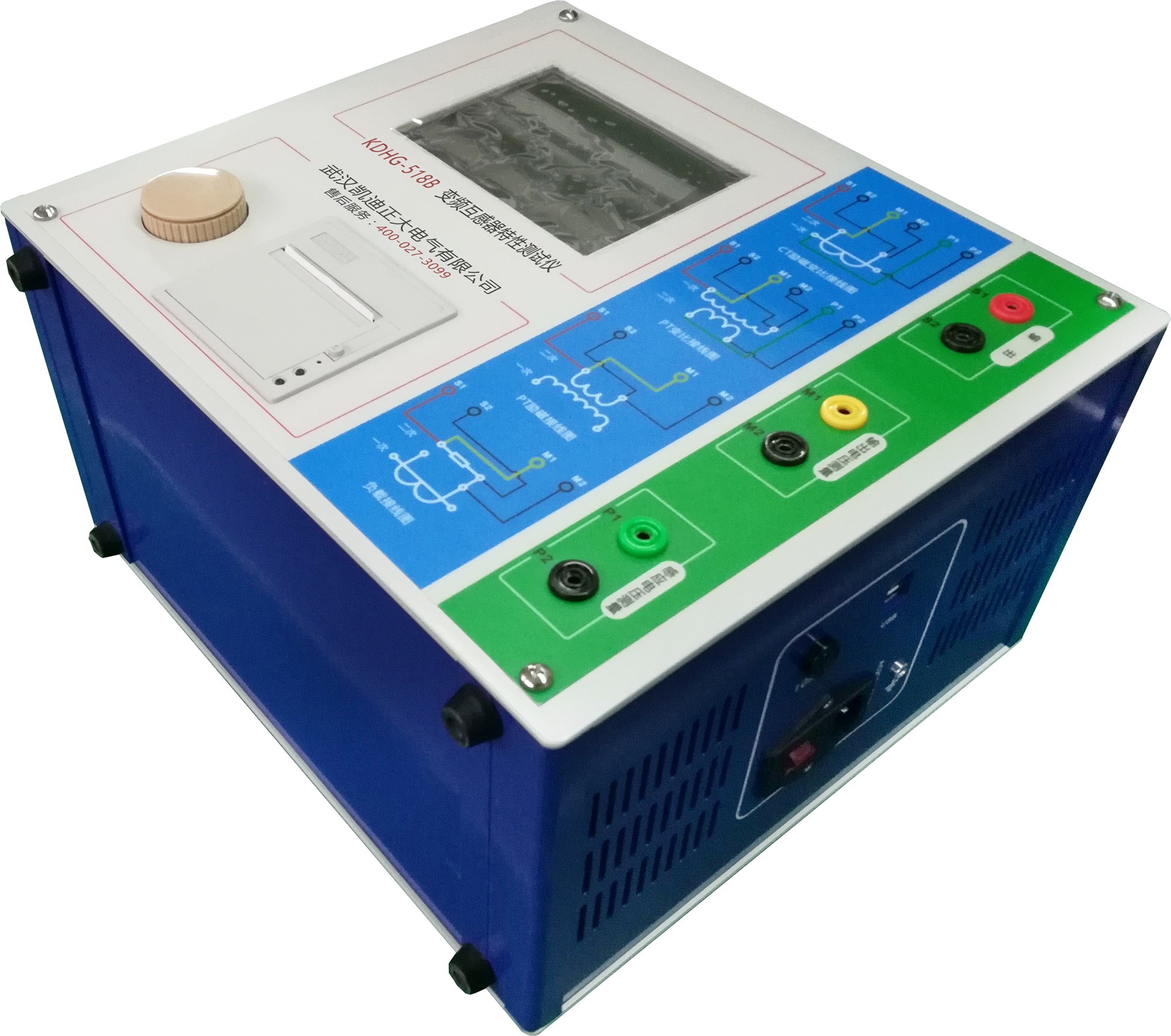

KDHG变频式互感器综合测试仪是武汉凯迪正大电气公司在广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的电流、电压互感器测试仪器。装置采用高性能DSP和ARM、高新的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高是电力行业用于互感器的专业测试仪器。
互感器单机运行软件操作方法
旋转鼠标使用方法旋转鼠标的功能类似计算机上使用的鼠标，它有三种操作：“左旋”，“右旋”，“按下选定”。使用鼠标的这三种操作可以用来移动光标、数据输入和操作选定等。移动光标： 通过旋转鼠标移动光标位置，当光标移到某一选项上需要选定时，“按下”旋钮即可选定此项。数据输入： 当需要修改数据时，请将光标移动到所需要修改数据的位置上，按下鼠标，即进入数据的百位或十位修改操作（光标缩小至被修改的这一位上），左旋或右旋鼠标即进行该位的增减操作。按下鼠标确认该位的修改，并进入下一位的修改，同样左旋或右旋鼠标进行下一位的增减。逐位修改完毕后，光标增大为全光标，即退出数据的修改操作，此时旋转鼠标可将光标移走。
连接好装置面板上的交流电源（AC220V或AC380V），打开面板上的控制电源开关，液晶屏背光亮，装置进行自检，会听到“嘀嘀”两声，自检完毕后将显示欢迎界面，5秒钟之后进入互感器综合测试仪汉化主菜单。主菜单有四个可选项，旋动旋转鼠标将光标移到某一选项上时，该项底色反白显示，按下旋转鼠标即可进入此项功能操作菜单。
在主菜单界面，用旋转鼠标将光标移动到电流互感器试验选项上，按下旋转鼠标即可进入CT试验内容选择菜单，将光标移到某一项上，按下旋转鼠标即可进入此项试验操作界面。操作完成后按“返回 ”即可退出本界面。
CT伏安特性试验的软件界面
在“CT试验”主界面上，将光标移动到“（1）伏安特性测试，误差曲线 ”选项上，按下旋转鼠标即可进入CT伏安特性试验设置界面（如图4所示）。界面参数说明：升压器类型：“内置”指使用单机内部自带升压器；“外接”指使用外部升压器装置配件；“自备”指使用用户自备升压器（须选用伏安特性及变比极性试验外接信号采集装置）。最大输出电压：电流互感器二次侧所能承受的最大电压，内置升压器输出电压范围为0～1000V；外接升压器电压范围为0～2500V；自备升压器电压范围为0～5000V。最大输出电流：电流互感器二次侧所能承受的最大电流，内置升压器电流范围为A型（0～25 A）、B型（0～20 A）；外接升压器电流范围为0～1.5 A；自备升压器电流范围为0～25 A。CT退磁次数：为保证伏安特性曲线的真实性，在描绘曲线前对使用时间过长的电流互感器进行几次升压、降压过程，退去电流互感器中的残留磁性。可以设置为“0”～“5”，“0”表示不进行退磁操作。升压速度调节：指试验时自动调整升压速度，1档最低，4档最高。交流输出保持：当输出电压、电流达到设定值时，若选择“是”则保持此输出状态15秒，若选择“否”则立即停止试验。开始试验：按此键试验开始，进入CT伏安特性测试界面。记录查询：按此键查询CT伏安特性试验历史记录，进入CT伏安特性试验记录查询界面。说明：设置最大输出电压和最大输出电流可对电流互感器进行保护，在试验过程中，一旦电压或电流超出设定值，测试仪将自动停止升压并退至零位，试验自动结束。
CT伏安特性试验的操作说明确认接线无误后，先接通主回路输出控制开关，设置好升压器类型、最大输出电压、最大输出电流、CT退磁次数、升压速度调节等参数后，使用旋转鼠标，将光标移动至 开始试验 选项，即可准备开始试验。
互感器特性综合测试仪测试过程中需注意事项：
电力检测设备在使用的过程中也是需要注意一些事项的，以下是互感器特性综合测试仪在测试过程中的几点事项：
1、使用互感器特性综合测试仪时，注意的是直流高压输出是负电压，而地为正极。
2、互感器特性综合测试仪在测试时，应缓慢增加电压，充电电流小于所设定的漏电电流值，直到规定测试电压，进行测试。因为测试电容时，在电容器两端加上电压时有一充电过程，此时在测试电路中有一充电电流，当该电流大于所设定的漏电电流值时，耐压测试仪就会报警，使测试中断，无法进行。
3、不能采用固定电压，复位—启动方式进行测试.在交流回路中相当于直流回路中的电阻，因此，安规测试仪在交流回路中就产生一个电流，当该电流大于所设定的漏电流值时，耐压测试仪就会报警，使得测试中断，无法进行。
4、在测试前，应先计算好电容器的容抗，再算出在测试电压下的回路电流值，然后调节耐压测试仪漏电流预置值，使其略大于回路电流值，再进行测试。
5、测试电缆等分布电容大的元件（设备）要等同于电容器测试。
6、做好各项安全接地，以及安全防护措施。
互感器特性综合测试仪主要测试设备的温度，比如绝缘材料在正常情况下工作温度，这个温度在最高的设备允许工作温度下，要小于绝缘材料的最大允许温度。
