KDBR-IV变压器容量及空负载测试仪的测试数据结果怎么看

KDBR-IV变压器容量及空负载测试仪的测试数据结果怎么看

我国电力系统实行两部制电价：除了收取计量装置所计量的费用外，还要根据变压器容量收取基本电费；对于较大用户在投运变压器时还要一次性交纳增容费。随着电力行业的发展，用电量的增大，自有变压器和私人承包变压器已渐渐占据了配变中相当的份额，随之而来的就是个人为了达到少交费、多用电的目的而采取的各种弄虚作假的手段（主要是改、换变压器铭牌）；电力部门苦于没有有效的监管手段，有些用户年偷电费额达数十万之多。

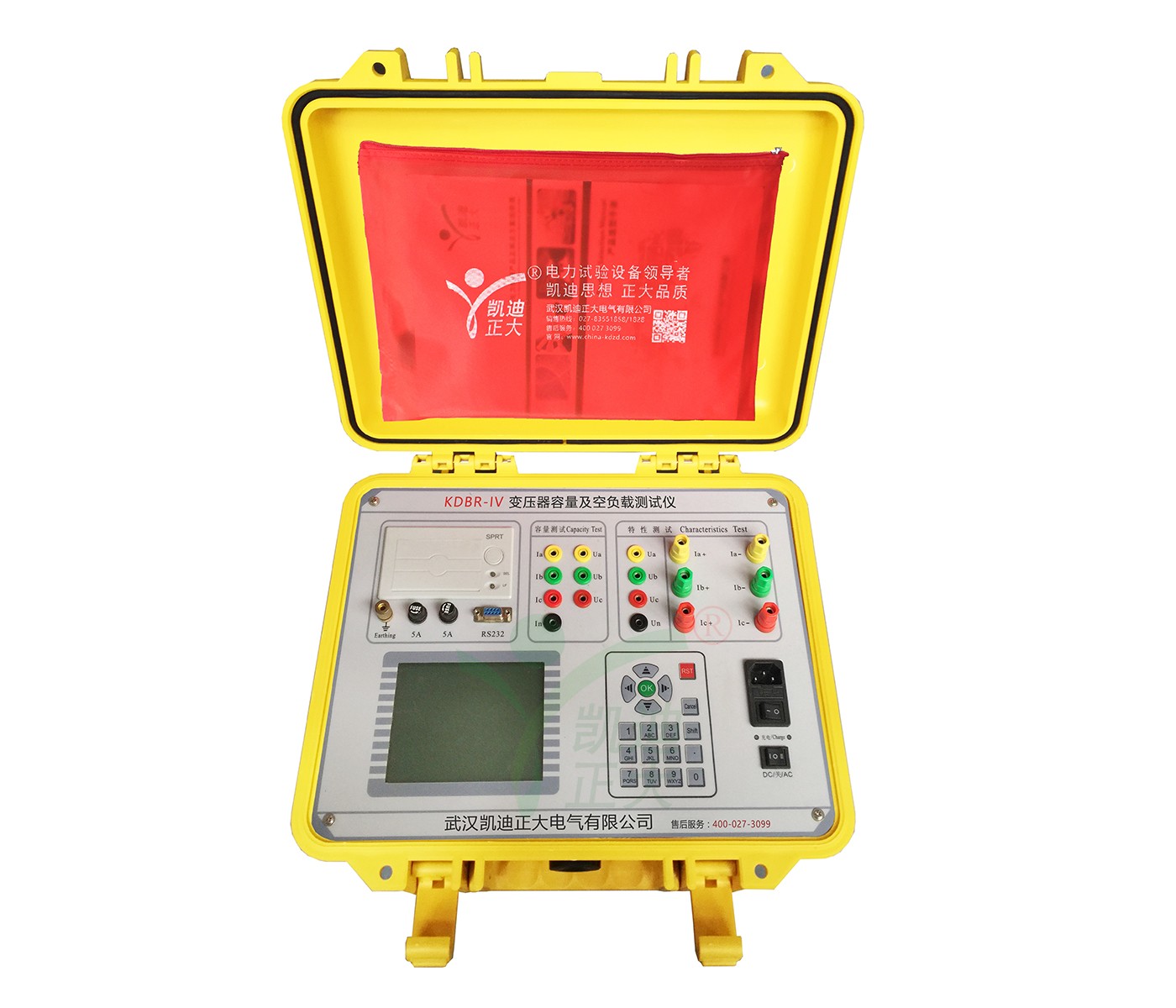

KDBR-IV变压器容量及空负载测试仪是我公司专门针对不良电力用户偷逃基本电费、私自增容问题而研发设计的新型仪器，用于变压器容量、空载、负载等特性参数测量的高精密仪器。本仪器为多功能测量仪器，相当于往常两种测试仪器：即变压器容量测试仪+变压器特性参数测试仪。它可对多种变压器的容量、型式、空载电流、空载损耗、短路（负载）损耗、阻抗电压等一系列工频参数进行精密的测量。

KDBR-IV变压器容量及空负载测试仪具有体积小、重量轻、测量准确度高、稳定性好、操作简单等诸多优点。几乎可以取代以往利用多表法测量变压器损耗和容量的方法，接线更简单，测试、记录更方便，使您的工作效率得到了大幅度的提升。

变压器容量及空负载测试仪的负载测试方法及数据读取：

1、根据变压器类型参考后面对应的接线图进行正确接线，然后接通变压器容量及空负载测试仪的工作电源。

2、在主界面中选择负载试验，则显示负载试验设置界面：

该页面保存上次试验时的设置值，检查、修改该页面中的设置值使其与当前试验变压器一致，尤其要注意检查编号的后5位所代表的容量值、高压侧额定电流、电流互感器变比等，避免设定值错误或者试验电流超量程。

3、在上图中选择"开始试验"，进入负载试验测试数据界面：

​负载试验测试数据页面

负载损耗正在测量计算页面

显示负载试验时当前温度下的大多数测试数据：Uav（V）为当前三相电压的平均值，Io（A）为三相电流的平均值，Ps（KW）为当前电压下的实测功率， Pt（KW）为当前温度下校正到额定电流时的复载损耗，Zt（Ω）为当前温度下的短路阻抗，Uk%为当前温度下的短路电压百分比。

左上侧为试验电压、电流的向量图，如果接线错误，该页面提示"接线错误，请关机检查"；通过调压器缓慢增加试验电压，当Io（A）等于负载试验的试验电流时，停止升压。移动光标到"锁定"按钮，长按OK键将出现图13正在测量的提示，此时保持调压器不动，当图13中的正在测量的提示消息消失后，当前测试结果已经被锁定，然后"锁定"按钮变为"重测"按钮，此时请迅速操作调压器降压至零位。

注意：升压的过程中，要时刻关注Uav与Io，除避免过压外，更要提防试品异常时试验电流过大损坏仪器或被试品。

4、在4种选择"温度校正"，显示温度校正界面：

负载结果温度校正页面

该页面的参数设置值为上次试验的设置值，检查、修改使其与当前被试品一致，变压器容量及空负载测试仪提供两种温度校正算法：温度系数法和国标公式法，这两种算法的公式见后面附录。

在该页面的"保存"把当前的结果保存到随机的存储器上；"打印"则通过打印机打印当前的测试结果。

温馨提示：如果有需要试验变压器、变频串联谐振耐压装置、微机继电保护测试仪、电缆故障测试仪、电阻测试仪以及局部放电高压绝缘变压器断路器等电力试验设备的朋友可以随时联系我们在线客服或者电话咨询，价格优惠、保质保量！此篇文章介绍了KDBR-IV变压器容量及空负载测试仪的测试数据结果怎么看，希望能够帮助到大家！
