绝缘电阻测试仪的结构及工作原理

作者:凯迪正大电气来源:武汉凯迪正大电气有限公司日期:2018-08-27 17:24:00阅读:

绝缘电阻测试仪是用来测量设备绝缘电阻的专用仪器。按其结构可分为手摇式,晶体管式和数字式;按其电压等级一般有:100,250,500,1000,2500,5000v和10000v几种形式,可以根据被试设备的电压等级进行选用。

绝缘电阻的结构及工作原理

1.手摇式绝缘电阻测试仪

手摇式绝缘电阻表内部结构主要由两部分组成。电源为手摇发电机,测量机构是磁电式流比计。驱动发电机的转轴,发出的电压经整流后加至电流回路和电压回路的两个并联电路上。磁电流比计处于不均匀磁场中,使指针旋转,指针的偏转与并联电路中电流的比值有关,电流的比值与电阻值成反比关系,因此偏转角 α反映了被测绝缘电阻值的大小

2.晶体管式绝缘电阻测试仪

晶体管绝缘电阻表采用干电池供电,通过晶体管震荡器产生交变电压,经变压器升压及倍压整流后输出直流高压。

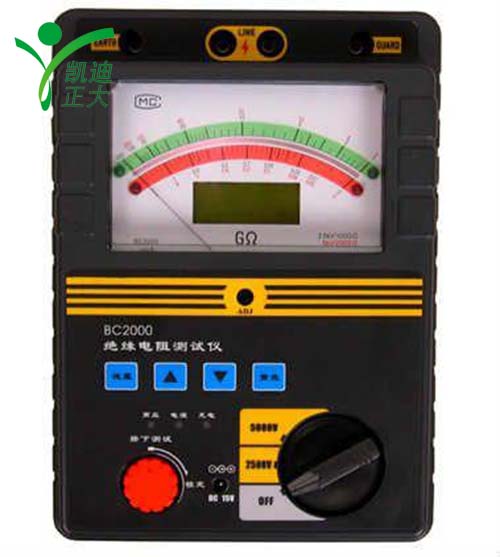

3.数字式绝缘电阻测试仪

数字式绝缘电阻测试仪是将直流电源变频产生直流高压,通过程序控制使各种绝缘测试可由菜单选择自动进行。其测量电压大多可在500V到5000V内选择,试验电流为2mA5mA等,测试范围比手摇式绝缘电阻表广,显示直观准确,大容量设备常需要进行吸收比或极化指数试验,采用数字式绝缘电阻测试仪测量较其他结构绝缘电阻表简单易行,因此目前在电力系统广泛应用
