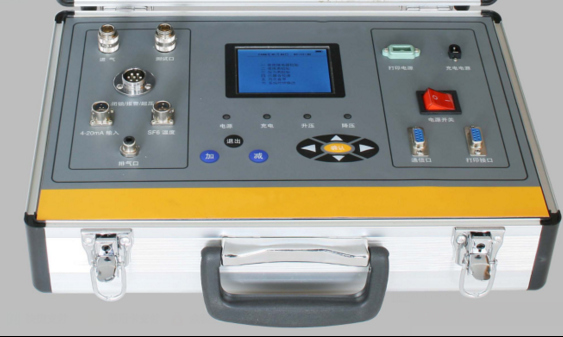

KDJD-A SF6 气体密度继电器校验装置

KDJD SF6 气体密度继电器校验装置是一种智能化自动的sf6密度继电器校验仪器。该仪器采用单周期指令微机技术，运行速度是普通单机片机的10倍，能对指针式接点输出及智能式电流输出sf6密度继电器进行现场校验，采用中断方式对密度继电器的动作进行实时捕获，因此该仪器测量更准确及时。本仪器是sf6气体任意环境温度下的压力进行标准换算的一种便捷式校验仪器，它也可以对sf6密度表，压力表进行自动校验

在封闭容器中，一定温度下sf6气体压力可代表sf6气体密度，习惯上把20℃时sf6气体压力作为标准值。在现场校验时，在不同的环境温度下，测量的压力值都要换算成其对应20℃的压力值，用以判断sf6密度继电器的性能

功能特点

能对指针式和电子式密度继电器进行自动校验可以在任意环境温度下对常温压力表和密度表进行校验

可同时测量1~3组（常用或常闭）接点的响应值和恢复值，能适应大多数的新，老式密度继电器是自动校验

采用8.4寸超大彩色液晶显示（选配），电容触摸操作，汉字操作界面使用简单方便

测量时仪器同时显示当前压力，对应20℃的压力，环境温度，解决了sf6密度继电器现场校验的难题

测量过程为自动测量，避免了由于人为原因而产生的误差

可通过RS-232接口（可选配USB）将测试数据上传到PC机。自动生成专用测试数据表格。也可以通过仪器自带的微型打印机打印现场测试数据和历史存储数据

可以在任意环境温度下对常温压力表核密度表进行校验

管路全部采用口快速接头，连接方便而且漏检率小

内部具有时钟功能，仪器长时间使用后可对仪器进行校验修正，以确保仪器的校验精度

采用高精度压力传感器和世界高新的磁流体技术产品

配有多种开关过度接头，多数开关可以实现不用拆卸进行校验

技术指标

压力检测范围：0~1.00Mpa

压力检测分辨率：0.001Mpa

温度测量范围：-50℃~150℃

显示方式：8.4寸超大触控液晶屏（选配）

操作方式：中/英文，全触摸操作（选配）

数据存储：1000组

工作电源：AC220V±10%

DC:可充电电池8.4V

SF6密度继电器：单报警，单闭锁，单报警单闭锁，单报警双闭锁

气体压力表：0~1MPa任意压力点校验
