电缆OWTS震荡波局放测试仪

    凯迪正大电缆OWTS震荡波局放测试仪通用技术规范，荣获中华人民共和国国家版权局《计算机软件著作权登记证书》系统计算机软件著作登记以及 ISO9000质量管理体系认证证书，其中包含电缆故障综合测试仪操作系统V1.0（证书号：软著登字第3475878号）、变频串联谐振耐压试验装置操作系统V1.0（证书号：软著登字第3475581号）、电缆震荡波局放定位系统操作系统V1.0（证书号：软著登字第3475874号）等证书。权利取得方式：原始取得。权利范围：全部范围。

    KD-OWTS震荡波局放测试仪（证书号：软著登字第3475874号）标准和规范：DL/T596-1996电力设备预防性试验规程、DL/T5161.1-2002电气装置安装工程质量检验及评定规程，电缆OWTS震荡波局放测试仪的特性参数和其他需要提供的信息。

1、硬件功能：生成阻尼振荡电压波、耐压测试、局部放电测试

2、电缆震荡波局放定位系统操作系统V1.0软件功能：故障点定位、基于等效时频分析的脉冲分离、生成放电特征谱图、获取视在放电量信息、放电起始电压、放电熄灭电压等、定制化报表。

3  KD-OWTS主要技术参数：最高充许电压：30kV;局放检测灵敏度：不低于10pC、故障定位精度：不大于10cm、检测电缆长度：50m~5km、、尺寸/重量：520×330×570（mm）（长×宽×高） （70kg ）电源：AC220V+/-10%, 50Hz, 6A。

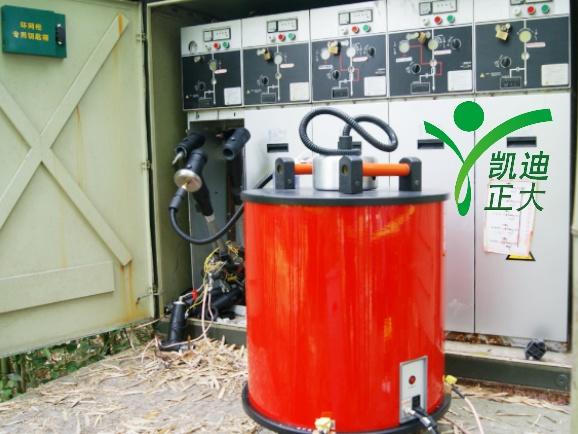

    KD-OWTS电缆震荡波局放定位系统技术参数表（凯迪正大公司派技术人员指导用户进行1次现场实测，以验证设备仪器性能。）

基于阻尼振荡电压（DAC）的局放测试。2、依据IEC60270标准进行局放等级测量。3、测试频率（有效性）接近于50Hz工频电压。4、加压时间短，是无损的测试方法。5、高精度数据采集模块进行测量和数据采集。6、可同时检测介损值、电缆电容等参数。7、控制系统采用笔记本电脑,WINXP系统、无线通讯模块（WLAN）。8、带有接头自动校准模式。9、自动调节系统参数来优化测试灵敏度。10、应用数理统计方法分析定位局放点，并在线处理数据。11、菜单引导式操作界面。12、便携式设计，重量轻，易于操作和使用。13、运输方便，现场布置简单。

振荡波试验系统技术参数：适用于10kV及以下中压电缆的局部放电测试及介损测试、最大大输出电压：28kVpeak/20kV rms

振荡电流：0-80A、阻尼交流频率范围：50Hz-500Hz、电容范围：0.05μF–2μF、高压充电电流：10mA、局放等级测试范围：1pC-100nC、局放测量标准：IEC60270、局放定位带宽：150kHz-45MHz，对于长电缆或短电缆都能自动选择带宽、介损测量范围：0.1%-10%、供电电源：115V/230V，50/60Hz

电缆OWTS震荡波局放测试仪成套性：大功率电源线、局放高压连接电缆、放电量校准源、安全急停盒、数据传输线、预装软件笔记本电脑。
