KD-OWTS电缆振荡波局放测试系统的构成部分及系统软件介绍

凯迪正大KD-OWTS电缆振荡波局部放电检测定位系统包括一体化局放振荡波单元、测控主机、外部安全控制单元、标准放电脉冲校准器以及配套的附件，详见图4-1。

图4-1 KD-OWTS系统构成

A、一体化局放振荡波单元 B、测控主机 C、外部安全控制单元 D、标准放电脉冲校准器

5.1一体化局放振荡波单元

KD-OWTS一体化局放振荡波单元构成如下：

高压恒流蓄能装置及控制单元；

高压无局放振荡电感；

局放耦合/分压器；

高压固态开关；

连接面板。

5.2测控主机

测控主机协调整个系统的运行，通过无线网络控制高压恒流源升压蓄能，控制高压固态开关闭合并采集、存储和分析分压器/耦合器采集的局放振荡波信号和局放信号。测控主机运行的测试系统软件界面如图4-2。

图4-2 测控主机测试系统软件界面

5.3外部安全控制单元

KD-OWTS连接试品进行试验时，须连接外部安全控制单元，相关描述详见3.4。

5.4标准放电脉冲校准器

标准放电脉冲校准器内置锂电池，充电和开关/指示灯面板如图4-3所示：

A、充电：校准器内置锂电池，可通过随机配置的9V电源适配器进行充电，充电时开关/指示灯闪亮，电池充满后，开关/指示灯常亮；

B、开关/指示灯：正常使用时，轻触开关，打开校准器电源，指示灯亮，使用完毕后，轻触开关，关闭校准器电源，指示灯灭。

图4-3 标准放电脉冲校准器充电和开关/指示灯面板

A、电池充电接口（9V适配器）  B、电源开关/指示灯

标准放电脉冲校准器提供20pC～100nC共十二档标准放电脉冲，量程调节面板如图4-4所示。使用时，首先通过量程选择开关选择pC或nC量程，然后通过档位选择旋钮选择相应的档位。当量程选择开关处于“pC”位置时，档位选择读数为内圈（黑色）刻度，单位为pC；当量程选择开关处于“nC”位置时，档位选择读数为外圈（红色）刻度，单位为nC。

图4-4 标准放电脉冲校准器面板

A、量程选择开关  B、档位选择旋钮

5.5配套附件

KD-OWTS配套附件如表4-1，现场试验时须使用系统原配高压连线、电源线和接地线进行连接，如线缆有缺损，需联系厂家维修。



六、测试系统软件

6.1总述

KD-OWTS局放振荡波状态检测系统软件分为测试系统软件和数据分析软件，本手册主要描述测试系统软件功能和使用方法，数据分析软件详见《KD-OWTS数据分析软件操作手册》。

KD-OWTS 测试系统软件主要由被这测电缆信息、局放校准和振荡波试验三个部分构成如图5-1所示，以下章节详细描述各个部分的功能。

I.  被测电缆信息： 5.2章

II. 局放校准： 5.3章

III.振荡波试验： 5.4章

测试系统启动界面如图5-1所示，软件启动时，会自动连接振荡波主机，如连接成功，“连接振荡波主机”按钮变灰，“断开振荡波主机”按钮变亮，同时状态栏会有连接成功的提示。正常试验时，首先应确认振荡波主机连接状态正常，然后依次进行被测电缆信息输入、局放校准和振荡波试验等操作，现场试验相关详细操作详见第6章。

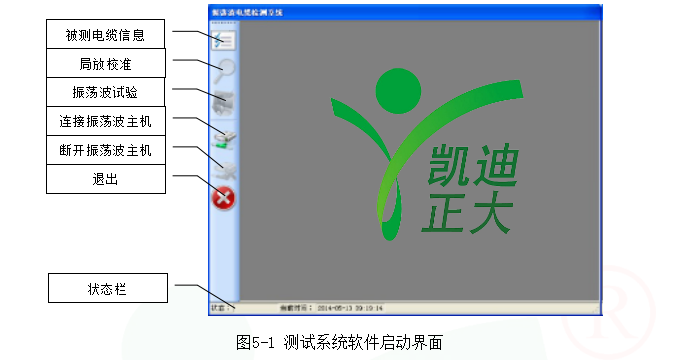

图5-1 测试系统软件启动界面

6.2被测电缆信息

实际应用时，被测电缆可能由多段电缆通过接头连接而成，测试之前要确认下列相关信息，如图5-2所示：

电缆结构包括电缆本体、电缆接头和电缆终端；

电缆的类型；

电缆的运行时间；

电缆的运行记录。

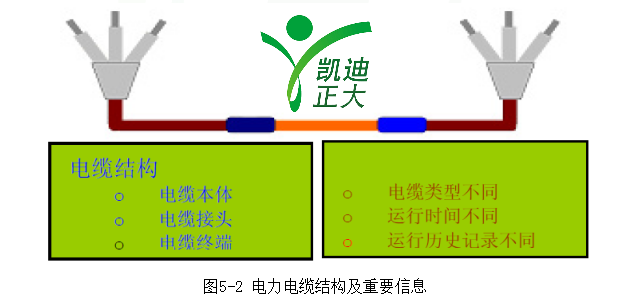

图5-2 电力电缆结构及重要信息

运行KD-OWTS测试系统软件，点击“被测电缆信息”图标，进入被测电缆信息界面，如图5-3所示，软件提供友好的输入界面，现场试验时应根据软件提示，填入实际试验电缆的相关信息，填完后按确认保存。此界面共有四个按钮，功能如下

保存：保存对被测电缆信息的修改；

重置：清空被测电缆信息各项数据；

取消: 退出被测电缆信息界面，不保存对被测电缆信息的修改；

加载：加载系统已存电缆信息。

启动时，被测电缆信息默认加载最近一次试验的电缆信息。

图5-3 被测电缆信息界面

6.3局放校准

在测试软件界面中点击“局放校准”图标，进入局放校准界面如图5-4所示，局放校准界面提供20pC~100nC共12档量程的局放校准，对被测电缆进行校准时，应和标准放电脉冲校准器的量程一一对应。现场振荡波试验时，须对电缆进行校准。

图5-4 局放校准界面

6.4振荡波试验

在测试软件界面中点击“振荡波试验”图标，进入振荡波试验页面，如图5-5所示。在此界面中可以完成升压电压值设定、升压控制、数据采集、分析、存储等功能。



图5-5 振荡波试验界面

A、局放最大值 B、局放振荡频率 C、被测电缆电容值 D、介损值 E、被测电缆相位

F、局放量程 G、升压电压设定 H、电压峰值显示升压按钮 I、升压进度条 J、波形载入按钮

K、数据保存按钮 L、高压单元状态 M、局放波形显示区域 N、振荡波电压波形显示

6.5文件信息

进行振荡波测试时，软件所保存的文件列表如图5-6所示，各种类型文件描述如下：

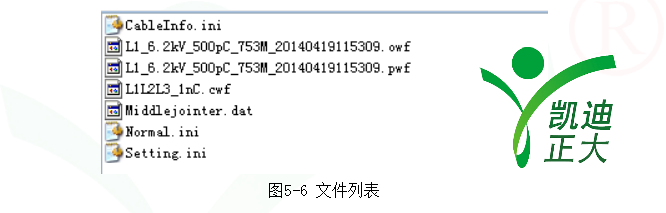

图5-6 文件列表

CableInfo.ini：被测电缆信息，可以通过被测电缆信息界面生成和导入。

Middlejointer.dat：被测电缆中间接头信息。

Normal.ini：被测电缆校准档位信息。

Setting.ini：此条被测电缆试验时软件设置。

Owf文件：局放振荡波波形文件。

Pwf文件：局放波形文件。

Cwf文件：校准波形文件。
