浅析高压开关真空度测试仪操作方法

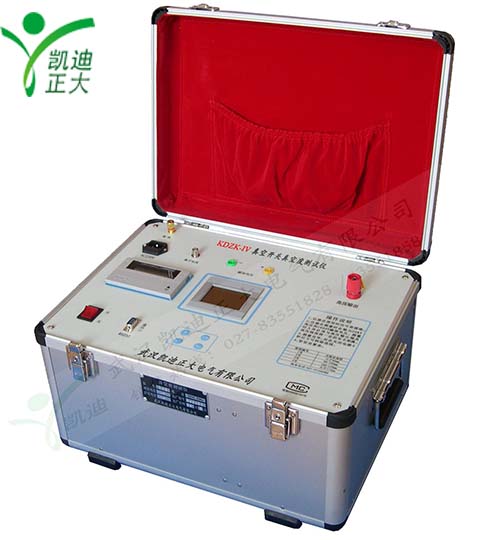

一、高压开关真空度测试仪测试原理

将灭弧室的两触头拉开一定的开距，施加脉冲高压，将新型电磁线圈环绕于灭弧室外侧，向线圈通以大电流，从而在灭弧室内产生与高压同步的脉冲强磁场和强电场的作用下，灭弧室中的电子做螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空度近似成比例关系。对于不同的真空管型号（管型），由于其结构不同，在同等触头开距、同等真空度、同等电场与磁场的条件下，离子电流间的对应关系曲线。当测知离子电流后，就可以通过查询管型的离子电流一真空度曲线获得该管型的真空度。这一过程由计算机自动完成。

二、开关真空度测试仪性能指标

1、适用范围：各种型号、电压等级及材料真空管

2、开关天距：正常使用开距

3、检验范围：100-10-6pa

4、测量精度：优于5％

5、使用环境：-20℃-+40℃

6、主机重量：7㎏

7、外型尺寸：380×280×250（mm）

三、高压开关真空度测试仪技术参数：

1、供电电压：AC220V±10% 50Hz±1

2、脉冲高压输出：15KV

3、磁场电压输出：1200V

四、高压开关真空度测试仪操作步骤

1、将真空断路器处于分闸状态。

2、将真空灭弧室表面擦拭干净并保持干燥。

3、将电磁线圈环绕于真空灭弧室外侧。（环绕四圈）

4、将各部分检测线接好并确保接触良好。

5、将被测真空灭弧室的管型确定并正确输入。

6、高压输出接动触头，离子电流接静触头。

注意：被测管一相两断口须与地断开，线圈要离动触头至少3厘米。

五、开关真空度测试仪检测步骤

1、接通220V供电电源，再次检查接线无误后开机。

2、开机后，数值显示模块中的数字应为0150、1200管型，显示模块数字应与被测真空灭弧室的管型一致。

3、按“测量”键开始检测真空灭弧室真空度系统自动完成实时采集处理并显示检测结果。

4、检测完毕后、拆线前、机内可能会有残留电压应用放电电阻分别对磁场电压“+”接线柱和电场电压接线柱放电以确保安全。

注意：放电时应关掉电源开关

1、检测完毕，数值显示模块中的数字为03.06、0350。数量级指标灯在10-3处亮，真空度和离子电流两项目指示灯亮；其检测结果是：被测真空灭弧室真空度为3.06×10-3Pa，离子电流为350UA。

2、仪器测量分两次（仪器自动完成）第一次为检验测试，如果测试结果离子电流大于500UA，则表时真空管已漏气，仪器将不再进行第二次测试。

六、高压开关真空度测试仪维护方法

1、测试仪的机身及操作面板应保持干燥结净，严禁使用任何化学溶剂擦试机身面板、随机配备的专用检测线钳及专用排线。

2、仪器出现故障时，非本公司专业技术人员严禁擅自打开仪器进行检修。

3、随机配备的专用检测线钳在使用时应防止硬物碾压，使用后放入工具箱内保存。

4、检测前应检查各部分接线是否正确及接地良好，检测过程严禁触摸高压部分，每次检测完毕应进行放电操作以确保安全。
