串联谐振原理及特性

串联谐振原理

串联谐振应用是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。

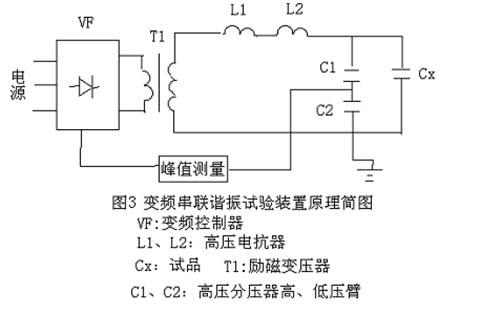

利用调谐电感与负荷电容使之产生工频串联谐振，以获得工频试验电压的设备由变频电源、励磁变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。

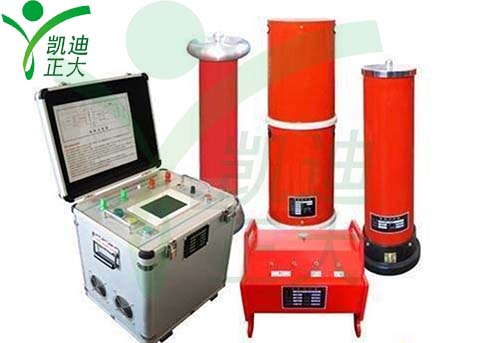

串联谐振试验设备主要用于10kV、35kV、110kV的交联橡塑电力电缆，66kV、110kV、220kV 组合电器(GIS)的变频交流耐压试验，水力和火力发电机或电力变压器等的工频交流耐压试验。其基本原理是采用可调节（30--300Hz）串联谐振试验设备与被试品电容谐振产生交流试验电压。

串联谐振在具有电阻R、电感L和电容C元件的交流电路中，电路两端的电压与其中电流位相一般是不同的。如果我们调节电路元件（L或C）的参数或电源频率，可以使它们位相相同，整个电路呈现为纯电阻性。电路达到这种状态称之为谐振。在谐振状态下，电路的总阻抗达到极值或近似达到极值。研究谐振的目的就是要认识这种客观现象，并在科学和应用技术上充分利用谐振的特征，同时又要预防它所产生的危害。按电路联接的不同，有串联谐振和并联谐振两种。在电阻、电感及电容所组成的串联电路内，当容抗XC与感抗XL相等时，即XC=XL，电路中的电压U与电流I的相位相同，电路呈现纯电阻性，这种现象叫串联谐振(也称为电压谐振)。当电路发生串联谐振时，电路的阻抗Z=√R2+XC-XL2=R,电路中总阻抗最小，电流将达到最大值。

串联谐振特性

稳定性、可靠性高。系统采用进口功率元件作为功率变换的核心，电压输出和频率输出稳定，电磁兼容设计合理，保护功能完善，经过多次高压直接对地短路的测试，系统仍然保持完好，同时系统也有很强的过载能力
自动调谐功能强大。系统自动调谐时，从30Hz到300Hz自动扫频，显示扫频曲线，用户能直观地看到系统调谐过程；扫频完成后，系统根据扫频初步找到的谐振频点，在其±5Hz范围内以0.01Hz为分辨率进行频率细扫，最后精确锁定谐振频率
支持多种试验模式。系统支持"自动调谐＋手动调压"，"自动调谐＋自动调压"，"手动调谐＋手动调压"等试验模式，推荐使用"自动调谐＋手动调压"模式，既能快速找到谐振点，又能通过手动调压控制试验过程，安全性更高
系统人机交互界面友好。试验参数设置、试验控制、试验结果等同屏显示，直观清晰，并具有自动计时及操作提示功能。全触摸屏操作及显示，具备试验数据保存和查询功能
保护功能完善。具备零位保护(电压输出控制旋钮不在零位时，禁止系统启动)，过压保护，过流保护，闪络保护等功能，保证系统的可靠性！
