变压器综合试验台怎么操作 有哪些注意事项呢
作者：来源：武汉凯迪正大电气有限公司日期：2020-07-13 09:54:00阅读：

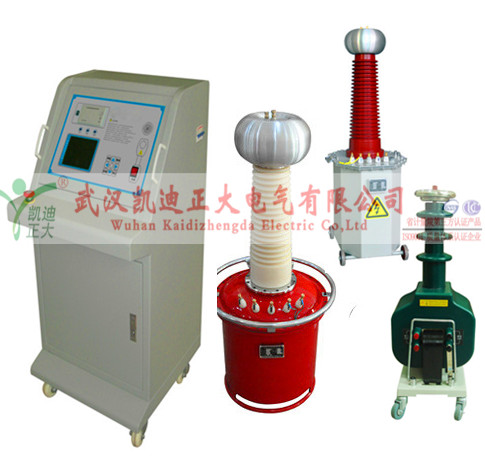

凯迪正大变压器综合试验台即变压器综合试验系统 适用于供配电系统，变压器制造厂，工矿等企业等单位。该试验台集变压器多项试验功能于一体，具有变压器各项试验控制、监视、测量、保护等多种功能。该系统具有操作简单直观、性能可靠、测量数据准确等特点。能准确测量变压器的空载损耗、空载电流、负载损耗、阻抗电压、变比组别、绕组直流电阻；并自动换算到额定电压下的空载损耗、额定电流下和温度下负载损耗和阻抗电压百分比。
另外，该系统还可安全可靠完成变压器工频耐压试验、感应耐压试验以及变压器温升试验。为检测或修造变压器提供了可靠的数据。该系统更智能化、现代化、操作更简单、更方便。该系统也是变压器生产厂家实力的一种体现。系统有两种操作模式（两种操作方式互锁，只能在一种操作方式下工作），该操作方式只需在计算机显示器上点击鼠标即可完成试验。大多数的操作执行有系统内PLC启动其命令执行单元，完成试验。另外系统还配置视频监控系统，监视其试验区域，做到更安全、更可靠。
接下来我们来看下变压器综合试验台的详细介绍，变压器综合试验台操作方法：
1.测试台的A、B、C接被试品的高压端，a、b、c接低压端。
变压器的中性点不接仪器，也不接大地。接好仪器地线。将电源线的一端插入仪器面板上的电源插座，另一端与交流220V电源相联。 注意：切勿将变压器的高低压接反！
2、打开仪器的电源开关，稍后液晶屏上出现主菜单:
此时可 按"↑"键，选择功能菜单。按"确认"键，执行相应功能。 注：选中菜单，菜单文字反向显示（黑底白字）；按下按键，放开按键，为一次按键的输入。
3、接法设置，进入接线方法设置后，液晶屏显示如图所示：
此时 按"↑"键选择接法（单相，Yy、Y/d、Dd、D/y）。 按"确认"键保存接法，返回主菜单。 注：测量三相变压器时，不知道接线方法，请选择Dy。
4、设置变比，进入变比设置后，液晶屏显示如图所示：
此时 按"→"键选择数据位，选中的数据反向显示。 按"↑""↓"键修改数据。 选中数字后， 按"↑""↓"键，数字由0到9循环变换，如果是*位，数字只能由1到9循环变化，不会出现0。选中小数点后 按"↑""↓"键，小数点循环移动。按"确认"键保存数据，返回主菜单
5、开机预热5分钟后，可开始测量，测量完成后，显示如所示：
每次测量完成后，仪器自动保存数据，最多保存20个数据，超过20清除全部数据，并从1开始。行左边显示本次数据在历史数据中的位置，右边显示历史数据的个数。 第二行为组别。第三行左边为AB相的变比，右边为AB相的相对误差，以下依此类推。 如果测单相变压器，只有前三行显示。 如果实测变比的相对误差大于10%显示"＞10%"，如果实测变比的相对误差小于－10%，显示"＜－10%" 按"↑"键，查看数据。 按"←"键，进入打印菜单，可打印本次数据。打印全部数据，可清除全部历史数据。 按"确认"键，返回主菜单。
变压器综合试验台注意事项：
1、在测量期间，人切不要触摸试品。
2、如果测试线短路，高、低压接反，会熔断保险丝。保险丝熔断后，如果进行测量，液晶屏会显示"正在测量，请等待！"的字样，然后停住。此时，请关机，更换相同容量的保险丝，重测。
3、仪器工作时，如果出现液晶屏显示紊乱，按大多数按键均无响应，或者测量值与实际值相差很远时，请按复位键，或者关掉电源，然后重新操作。
4、如果液晶屏没有字符显示，或颜色很淡，可调节亮度电位器至合适的位置。在阴暗的地方工作，可以打开背光。
